Корпус пластиковый OptiBox P-BVN-2-12-IP41 | 117949 КЭАЗ

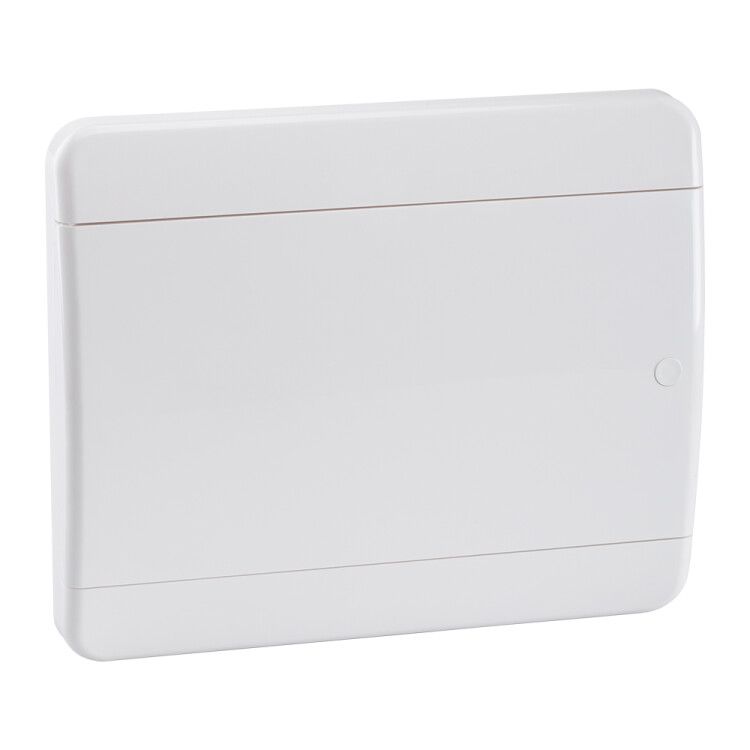

Корпус пластиковый встраиваемый OptiBox P-BVN-2-12-IP41 12 модулей непрозрачная дверь от КЭАЗ - это готовый элемент для сборки распределительного щита с 12 модулями, подходящий для внутренней установки в стену. Благодаря надежной защите IP41 и совместимости с модульным оборудованием OptiDin и OptiMer, этот корпус используется в жилых и промышленных объектах для управления и учета электроэнергии.

Назначение и область применения

Корпус OptiBox P-BVN-2-12-IP41 предназначен для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств на DIN-рейку. Подходит для установки внутри помещений: квартиры, офисы, производственные цеха, подъезды. Обеспечивает физическую защиту оборудования, удобство доступа для обслуживания и возможность пломбирования.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Способ монтажа: встраиваемый (внутри стены)
• Глубина монтажа: 64 мм - минимальная, подходит для тонких перегородок
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикальных капель воды
• Материал корпуса: глянцевый белый пластик
• Тип двери: непрозрачная, одна дверца с защелкой
• Наличие DIN-рейки: да, встроенная, с возможностью регулировки глубины
• Монтажная панель: есть, для укрепления внутренних компонентов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Цвет: белый
• Комплектность: некомплектный - требует самостоятельной комплектации модулями и кабелями

Совместимость и монтаж

Corpus OptiBox P-BVN-2-12-IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая продукты серии OptiDin и OptiMer от КЭАЗ. DIN-рейка легко фиксируется в корпусе и может быть перемещена вперед/назад для точной настройки глубины. Для монтажа требуется подготовить нишу в стене глубиной не менее 64 мм. Открытие двери можно поменять с правого на левое направление - достаточно перевернуть петлевую часть. Защелка обеспечивает быстрый доступ без инструментов.

Безопасность и стандарты

Степень защиты IP41 соответствует ГОСТ 14254 - предотвращает попадание проволоки или инструмента более 1 мм в диаметре и защиту от вертикально падающих капель воды. Это делает корпус безопасным для установки в сухих помещениях, таких как жилые комнаты, коридоры, административные зоны. Непрозрачная дверь исключает случайный контакт с токоведущими частями. Возможна установка пломбы и внешнего замка для контроля доступа.

Преимущества

• Изящный глянцевый белый корпус - гармонирует с современным интерьером
• Регулируемая глубина DIN-рейки - позволяет точно подстроить расположение оборудования
• Быстрый доступ через защелку - не нужны ключи или отвертки для ежедневного обслуживания
• Поддержка пломбировки - важно для энергонадзорных органов и коммерческого учета
• Совместимость с сериями OptiDin и OptiMer - упрощает сборку однотипных щитов

Ограничения применения

• Не подходит для установки во влажных местах (ванная, бассейн, улица) - степень защиты IP41 недостаточна
• Не рассчитан на высокие температуры выше +40C - не использовать рядом с нагревательными приборами
• Некомплектный - необходимо дополнительно приобрести модули, клеммы, кабели, заглушки
• Непрозрачная дверь затрудняет визуальный контроль состояния индикаторов - рекомендуется использовать устройства с внешними световыми сигналами

Примеры использования

• Распределительный щит в квартире: УЗО, автоматы освещения, розеток, счетчик электроэнергии OptiMer
• Щит в офисном помещении: автоматические выключатели, реле времени, контроллеры
• Общий этажный щит в многоквартирном доме: учет и распределение нагрузки между квартирами
• Производственный участок: управление маломощными станками, освещением, вентиляцией

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 64 мм, плюс 5–10 мм на теплоизоляцию и отделку
• Используйте модульные заглушки и шины PE/N (приобретаются отдельно) - они повышают безопасность и соответствие требованиям ПУЭ
• Для пломбировки выбирайте специальные термопломбы или металлические пломбы с печатью - они не снимаются без повреждения
• Если нужен доступ с двух сторон - используйте два корпуса с противоположным направлением открывания дверей
• При использовании с OptiMer-счетчиками убедитесь, что место под них предусмотрено заранее - некоторые модели имеют большие габариты
