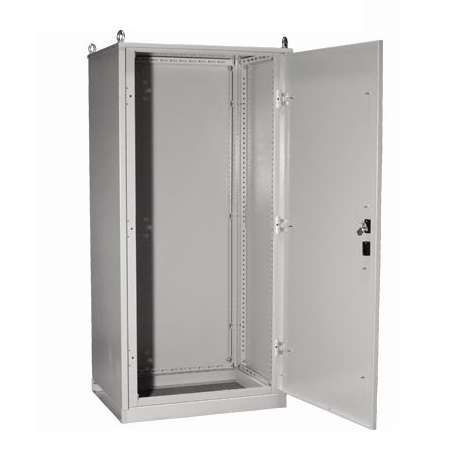

Корпус металлический КСРМ 18.8.х-2 36 УХЛ3 IP31 Место 3 (часть корпуса из 3) | YKM30-M3-188-36 IEK

Корпус металлический КСРМ 18.8.х-2 36 УХЛ3 IP31 от IEK предназначен для сборки низковольтных распределительных устройств — таких как главные щиты, вводно-распределительные устройства и шкафы управления. Этот корпус, выполненный из стали толщиной 1,5 мм, обеспечивает прочную основу для монтажа оборудования и защищает внутренние элементы от механических воздействий и пыли. Артикул ykm30-m3-188-36 соответствует ГОСТ 32127-2016 и рассчитан на открытую установку в условиях умеренного и холодного климата.

Назначение и область применения

Корпус металлический КСРМ 18.8.х-2 36 УХЛ3 IP31 используется для создания закрытых шкафов низковольтной аппаратуры. Подходит для сборки:

• Главных распределительных щитов (ГРЩ)
• Вводно-распределительных устройств (ВРУ)
• Шкафов управления и автоматики
• Щитов контроля технологических процессов

Конструкция позволяет легко собирать и разбирать шкаф, что удобно при модернизации, обслуживании или перемещении оборудования. Корпус не предназначен для наружной установки под открытым небом — он защищён от пыли и капель воды, но не от прямого попадания осадков.

Технические характеристики

• Материал корпуса: сталь, толщиной 1,5 мм — обеспечивает жесткость и долговечность при нагрузках
• Степень защиты: IP31 — защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, устойчив к повышенной влажности и агрессивным средам
• Тип крышки: закрытого типа — дверь плотно закрывается, предотвращая доступ посторонних предметов
• Наличие замка: да — возможность запирания для безопасности и контроля доступа
• Цвет: серый — стандартная окраска, совместима с большинством промышленных решений
• Способ монтажа: открытая установка — крепится к полу, стене или платформе через отверстия в цоколе/боковинах
• Нормативный документ: ГОСТ 32127-2016 — соответствие требованиям к конструкции и безопасности

Совместимость и монтаж

Корпус КСРМ 18.8.х-2 36 УХЛ3 IP31 — это сборно-разборная система. Он состоит из перфорированного профиля, к которому крепятся дверь, боковые стенки, задняя панель, крыша и цоколь. Все элементы соединяются болтовыми соединениями — никаких сварочных работ не требуется.

Для монтажа внутри корпуса предусмотрены стандартные места крепления:

• DIN-рейки для автоматических выключателей и реле
• монтажные панели и опорные рейки
• уголки и планки для фиксации кабельных каналов

Перед установкой проверьте наличие отверстий в цоколе для крепления к полу или раме. Диаметр отверстий под крепёж — 8–10 мм. Для герметизации проводов используйте вводы с уплотнителями — сам корпус не имеет встроенных вводов.

Безопасность и стандарты

Корпус КСРМ 18.8.х-2 36 УХЛ3 IP31 изготовлен в соответствии с ГОСТ 32127-2016, который регламентирует безопасность, прочность и степень защиты для корпусов низковольтных устройств. Наличие замка соответствует требованиям по контролю доступа к электрооборудованию. Материал не содержит токсичных покрытий и подходит для помещений с людьми.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Удобство сборки и демонтажа — все детали крепятся без сварки
• Универсальная перфорация профиля — гибкое расположение компонентов
• Защита IP31 достаточна для большинства производственных помещений
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых зонах

Ограничения применения

• Не предназначена для наружной установки — IP31 не защищает от дождя, снега и прямого контакта с водой
• Не рекомендуется для взрывоопасных зон — отсутствует взрывозащита (Ex-маркировка)
• Не поддерживает высокую степень герметизации — нельзя применять там, где требуются IP54 и выше
• Не имеет встроенных вводов кабеля — необходимо дополнительно приобретать вводные патрубки или муфты

Примеры использования

• Шкаф управления насосной станцией в водоканале
• Распределительный щит на участке производства с высоким уровнем пыли
• Щит автоматики для конвейера в пищевой промышленности
• Центральный щит управления в складском комплексе

Практические советы

• При заказе убедитесь, что вам нужен именно корпус с дверью и задней стенкой — другие элементы (крыша, боковины) продаются отдельно
• Для увеличения степени защиты используйте вводы с уплотнителями (например, IP65) — они комплектуются отдельно
• Проверьте посадочные размеры перед установкой оборудования — внутреннее пространство ограничено, особенно при использовании крупных автоматов
• При монтаже в помещениях с высокой влажностью — применяйте антикоррозийные спреи на крепёж и края панелей
• Артикул ykm30-m3-188-36 — это один из самых популярных размеров в серии КСРМ; если нужен другой размер — выбирайте аналогичную модель с другим числом после “х”
