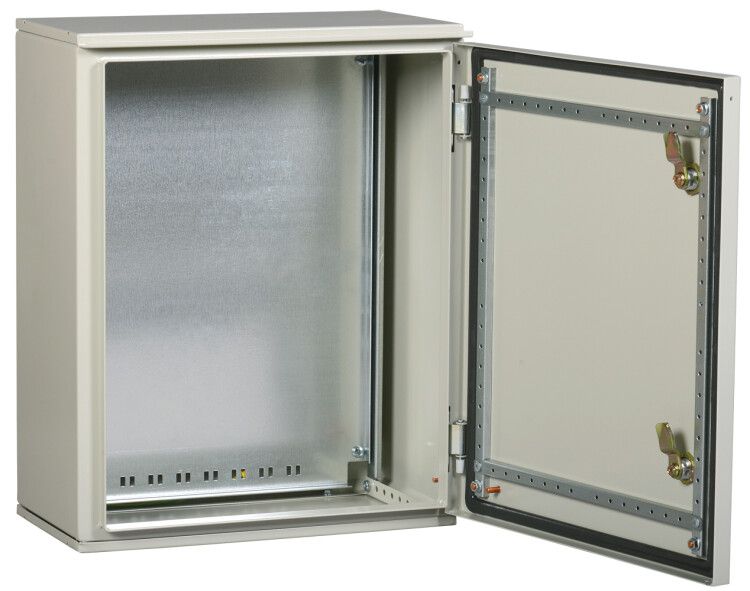

Корпус металлический ЩМП-2-0 (500х400х220мм) У1 IP65 GARANT IEK - YKM40-02-65

Корпус металлический ЩМП-2-0 (500х400х220мм) У1 IP65 от IEK - это прочный навесной шкаф из стали с порошковым покрытием, предназначенный для монтажа электрооборудования в условиях открытых площадок и промышленных объектов. Артикул ykm40-02-65 соответствует серии Garant и обеспечивает надежную защиту от пыли, влаги и коррозии.

Назначение и область применения

Корпус ЩМП-2-0 (500х400х220мм) У1 IP65 предназначен для сборки электрощитов различного назначения: силовые, управления, автоматики, распределительные щиты. Подходит для установки как внутри помещений, так и на улице благодаря степени защиты IP65 и климатическому исполнению У1. Часто используется на заводах, в насосных станциях, на транспортных терминалах, в системах освещения и на объектах ЖКХ.

Технические характеристики

• Габариты: 500×400×220 мм (ширина × высота × глубина)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: У1 - работает при температуре от −40C до +40C, допускает эксплуатацию под открытым небом
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое антикоррозийное, устойчивое к механическим повреждениям и химическим воздействиям
• Тип дверцы: одинарная, с замком и единым ключом
• Тип крышки: закрытого типа, с защитным козырьком и водоотводящим желобом
• Наличие монтажной панели: да, регулируемая по глубине
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩМП-2-0 совместим со всеми типами оборудования: DIN-рейки, модульные автоматы, контакторы, реле, преобразователи частоты. Монтажная панель позволяет фиксировать устройства на нужной глубине, что удобно при использовании габаритной аппаратуры. Шкаф крепится навесным способом - через отверстия в боковых стенках. Для монтажа требуется минимум инструментов: отвертка, уровень, сверло. Уплотнение дверцы выполнено из двухкомпонентного герметика - перед первым применением проверьте целостность уплотнительного контура.

Безопасность и стандарты

ЩМП-2-0 соответствует требованиям ТУ YKM.001.2015 и внесен в Реестр радиоэлектронной продукции (код РЭ-234/19). Конструкция исключает доступ к токоведущим частям при закрытой дверце. Защитный козырек и желоб снижают риск попадания влаги внутрь при открывании двери. Замок с единым ключом обеспечивает контроль доступа и соответствие нормам безопасности на промышленных объектах.

Преимущества

• Высокая степень защиты IP65 - идеально для влажных, пыльных и уличных зон
• Порошковое покрытие увеличивает срок службы и устойчивость к царапинам
• Регулируемая монтажная панель упрощает компоновку оборудования
• Двухкомпонентное уплотнение и специальный замок обеспечивают герметичность даже после длительной эксплуатации
• Козырек и водоотводящий желоб предотвращают скапливание воды на дверце
• Серия Garant прошла тестирование на долговечность в экстремальных условиях

Ограничения применения

Не рекомендуется использовать корпус в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не рассчитано на химически агрессивные жидкости. Температура ниже −40C или выше +40C выходит за пределы климатического исполнения У1. Корпус не является взрывозащищённым - не применяйте в зонах с опасностью взрыва газов или пыли. Открытые провода и кабели должны заводиться через кабельные вводы - в комплект они не входят.

Примеры использования

• Уличный щит управления насосной станцией
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматический щит освещения парковки или дорожного знака
• Щит управления конвейером на пищевом предприятии
• Распределительный пункт на объекте ЖКХ с открытым расположением

Практические советы

• Перед монтажом проверьте, чтобы все отверстия для кабелей были закрыты заглушками - иначе нарушится степень защиты IP65
• При установке на вертикальную поверхность используйте уровнемер - перекос дверцы может нарушить герметизацию
• Для кабельного ввода выбирайте подходящие по диаметру вводы (не входят в комплект); оптимальный вариант - M20 или M25
• При эксплуатации в зимний период следите за состоянием уплотнителя - при очень низких температурах он становится жестче
• ЩМП-2-0 не требует обслуживания, но раз в год рекомендуется проверять затяжку креплений и состояние замка
• Артикул ykm40-02-65 - единственный в линейке Garant с этими габаритами; другие модели серии отличаются размерами или исполнением
