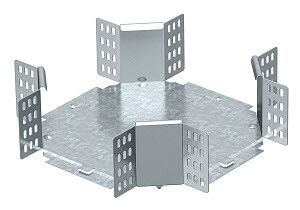

Крестообразная секция 110x300 (RK 130 FS) | 7004680 OBO Bettermann

Крестообразная секция 110x300 мм, Х-образный ответвитель 300мм от OBO BETTERMANN (артикул 7004680, тип RK 130 FS) предназначена для организации пересечений и ответвлений кабельных трасс в системах кабельных лотков с высотой стенки 110 мм. Изготовлена из оцинкованной стали, обеспечивает надежную механическую связь между четырьмя направлениями трассы без необходимости установки дополнительных соединителей.

Назначение и область применения

Эта секция используется для создания X-образного перехода в кабельной трассе - когда необходимо пересечь две основные линии кабельных лотков под прямым углом. Подходит для горизонтальных участков систем с высотой бортов 110 мм. Применяется в промышленных объектах: на заводах, в распределительных пунктах, энергообъектах, где требуется организовать сложные маршруты прокладки силовых и управляющих кабелей. Особенно актуальна там, где нельзя использовать вертикальные переходы или требуется сохранить плоский уровень трассы.

Технические характеристики

• Форма: крестообразная (X-образная)
• Размеры: ширина 300 мм, высота 110 мм
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при нагрузках
• Материал: сталь оцинкованная - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Покрытие: цинк - соответствует требованиям ГОСТ 14918
• Исполнение: без соединительных разъемов - требует фиксации к смежным элементам лотка болтами или заклепками
• Тип по классификации производителя: RK 130 FS
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям ядерной и энергетической отраслей
• Регистрационный номер в реестре промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Крестообразная секция 110x300 мм совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными системами, имеющими высоту бортов 110 мм. Монтируется путём вырезания отверстий в смежных участках лотка и последующего крепления саморезами или заклёпками через предварительно подготовленные отверстия в корпусе секции. Установка выполняется на уровне поверхности лотка - не создаёт препятствий для прокладки кабелей. Для герметизации стыков рекомендуется применять уплотнители или термоусадочные трубки при работе во взрывоопасных зонах или в помещениях с повышенной влажностью.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Наличие лицензии Росатома указывает на прохождение специальной сертификации для применения в объектах атомной энергетики. Произведено в соответствии с немецкими стандартами DIN EN 61537 для кабельных систем. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлическими элементами системы.

Преимущества

• Универсальное решение для пересечения трасс без изменения уровня прокладки
• Высокая механическая прочность благодаря толщине 1 мм и оцинкованному материалу
• Не требует дополнительных комплектующих - полностью автономная конструкция
• Поддерживает плотную укладку кабелей благодаря внутреннему радиусу 50 мм
• Соответствует строгим нормам безопасности для критических объектов

Ограничения применения

• Не предназначен для вертикальных переходов - только для горизонтального расположения
• Не имеет встроенных соединителей - требует самостоятельного крепления к лоткам
• Не подходит для систем с высотой бортов менее или более 110 мм
• Не рассчитана на использование в качестве опоры для тяжёлых кабельных сборок без дополнительной поддержки
• Запрещён монтаж в местах постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Пересечение двух основных трасс в цехе с конвейерной линией
• Разветвление питания для группы станков из одной магистрали
• Обход оборудования в распределительном щите без изменения высоты лотка
• Прокладка кабелей управления в АЭС или тепловых электростанциях

Практические советы

• Перед монтажом проверьте точное соответствие высоты бортов вашей системы - 110 мм - иначе возможны зазоры или деформация
• При использовании в условиях вибраций используйте антивибрационные прокладки под крепёж
• Не забудьте предусмотреть свободное пространство вокруг секции для обслуживания и замены кабелей
• При прокладке многожильных кабелей с большим внешним диаметром - убедитесь, что суммарный объем не превышает 60% внутреннего объёма секции
• Артикул 7004680 и тип RK 130 FS - это один и тот же продукт; при заказе можно использовать любой из них
