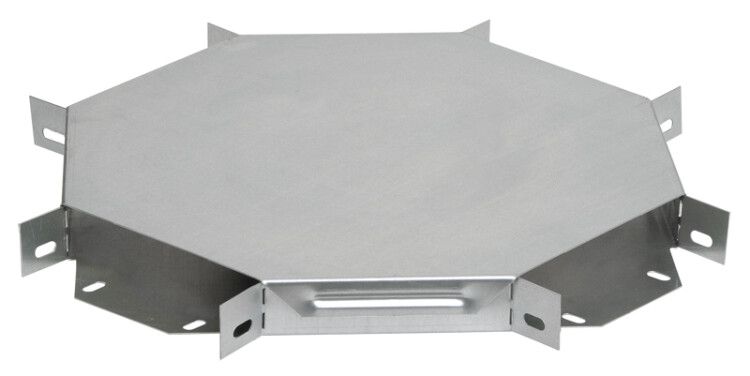

Ответвитель для лотка 50х50мм Х-образ. IEK CLP1X-050-050

Крестовина для кабельного лотка 50х50 мм Х-образная от IEK (ИЭК), артикул clp1x-050-050, предназначена для организации перекрёстного перехода кабельной трассы в четырёх направлениях. Продукт из серии ESCA совмещает прочность стальной конструкции с долговечным оцинкованным покрытием, что делает её надёжным решением для промышленных объектов.

Назначение и область применения

Крестовина для кабельного лотка 50х50 мм Х-образная используется для создания пересечений кабельных трасс под углом 90°. Она позволяет организовать распределение проводов и кабелей в системах с несколькими направлениями прокладки - например, на участках, где лотки подходят друг к другу со всех сторон. Подходит для установки в производственных помещениях, на заводах, в энергообъектах, транспортных узлах и других местах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - защитный слой цинка 10–20 мкм, обеспечивает устойчивость к коррозии;
• Размеры прохода: 50×50 мм - соответствует стандартному лотку того же формата;
• Высота: 50 мм - сохраняет внутреннее пространство для прокладки кабелей;
• Угол поворота: 90° - точное пересечение под прямым углом;
• Внутренний радиус: 300 мм - минимизирует механическую нагрузку на изгибы кабелей;
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации;
• Температурный диапазон: от –60 C до +60 C - работает в условиях сурового климата и нагрева оборудования;
• Цвет: серый - совпадает с цветовой гаммой лотков IEK ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным системам;
• Крышка: в комплекте - защищает кабели от внешнего воздействия и предотвращает выпадение проводов;
• Соединение: интегрированное - не требует дополнительных крепёжных элементов при сборке с лотком.

Совместимость и монтаж

Крестовина для кабельного лотка 50х50 мм Х-образная совместима с лотками серии ESCA от IEK и другими изделиями аналогичного формата 50×50 мм. Монтаж выполняется путём простого вставления в торец основного лотка - интегрированный соединитель фиксирует деталь без болтов или сварки. Крышка крепится на защёлки, легко открывается для обслуживания. Установка возможна как на вертикальных, так и на горизонтальных участках трассы. Для герметизации стыков рекомендуется использовать уплотнители, если требуется IP-класс выше базового.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам и аксессуарам. Оцинковка по методу Сендзимира гарантирует электроизоляцию поверхности и снижает риск возникновения блуждающих токов. Температурный диапазон от –60 C до +60 C позволяет применять крестовину в холодильных камерах, на открытых площадках и вблизи нагревательных устройств без потери прочностных характеристик.

Преимущества

• Одновременная прокладка кабелей в четырёх направлениях - экономия места и времени при проектировании трасс;
• Интегрированное соединение - исключает необходимость дополнительных креплений и ускоряет монтаж;
• Оцинковка по методу Сендзимира - устойчивость к коррозии даже в агрессивных средах;
• Крышка в комплекте - снижает риск повреждения кабелей и упрощает последующее обслуживание;
• Совместимость с широким спектром лотков 50×50 мм - универсальное решение для модульных систем.

Ограничения применения

Не предназначен для использования в качестве опоры для тяжёлых кабельных bundles массой более 100 кг/м - нагрузка должна распределяться через основной лоток. Не следует применять в зонах постоянного контакта с открытым пламенем или химически активными жидкостями (например, кислотами, щелочами). Несмотря на оцинковку, в условиях повышенной влажности и солевых брызг (морские порты, химзаводы) рекомендуется периодическая проверка состояния покрытия.

Примеры использования

• Пересечение трасс на автоматизированном конвейере с четырьмя направлениями питания;
• Распределение силовых и сигнальных кабелей в распределительном пункте цеха;
• Обустройство кабельной сети в многоканальном шахтном колодце;
• Подключение кабелей к оборудованию с четырьмя входящими линиями (например, ПЛК-панель).

Практические советы

• При выборе крестовины убедитесь, что внутренние размеры лотка точно совпадают с 50×50 мм - допуск больше 1 мм может вызвать люфт и нарушить герметичность;
• При прокладке кабелей с малым радиусом изгиба (например, гибкий медный кабель) используйте дополнительные мягкие вставки внутри крестовины;
• При монтаже в вертикальной плоскости закрепите крестовину дополнительно анкерными болтами - вес кабелей может вызывать прогиб;
• Проверьте целостность оцинкованного слоя после транспортировки - при наличии повреждений обработайте края антикоррозийным составом;
• Артикул clp1x-050-050 от IEK (ИЭК) - единственный вариант в серии ESCA с интегрированным соединителем и крышкой; другие модели требуют отдельной крышки и крепежа.
