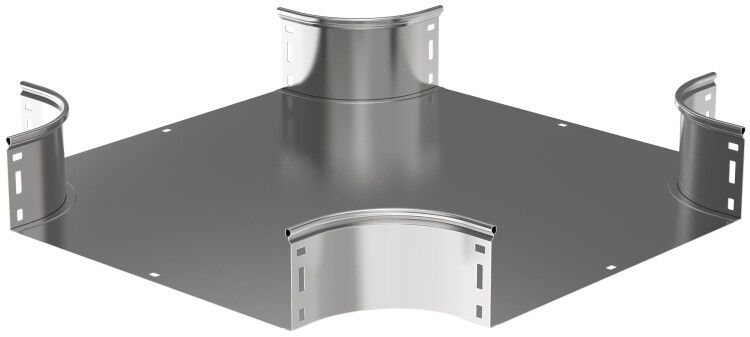

Крестовина плавная тип Г01 ESCA 50х400мм IEK CKR01-0-050-400

Крестовина плавная тип Г01 50х400мм от IEK (ИЭК) - это металлический соединительный элемент для организации X-образного перехода кабельной трассы в лотках. Артикул ckr01-0-050-400 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокой механической нагрузкой.

Назначение и область применения

Крестовина плавная тип Г01 50х400мм используется для создания пересечения двух кабельных трасс под прямым углом. Она позволяет изменить направление движения кабелей без резких изгибов, снижая риск повреждения изоляции. Применяется в системах кабельных лотков на заводах, энергообъектах, транспортных терминалах и других объектах с жесткими требованиями к надежности прокладки.

Технические характеристики

• Размеры: ширина лотка 400 мм, высота 50 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для выдерживания механических нагрузок при заполнении лотка
• Цвет: светло-серый - соответствует стандартному цвету металлопроката IEK
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на открытых площадках при температурах от –50 до +40 C
• Степень защиты: IP00 - не имеет герметичной защиты, применяется только внутри закрытых кабельных систем
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химического воздействия
• Соответствие нормативам: ГОСТ Р 52868-2007

Совместимость и монтаж

Крестовина плавная тип Г01 50х400мм совместима с другими элементами системы ESCA от IEK, имеющими аналогичную высоту лотка (50 мм). Монтируется путём фиксации болтами или сварки к основным участкам лотка. Соединительный элемент уже встроен - дополнительные детали для сборки не требуются. Для правильной установки важно сохранить параллельность плоскостей пересекаемых лотков. Крышка лотка в комплект не входит - её необходимо заказывать отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам для промышленного использования. Отсутствие степени защиты IP означает, что крестовина не предназначена для работы во влажных или пыльных зонах вне закрытой системы. Эксплуатация возможна только в контролируемых условиях, где исключён контакт с внешней средой.

Преимущества

• Плавный внутренний радиус 100 мм предотвращает перегибы кабелей, особенно важен для многожильных и чувствительных проводов
• Оцинкование по методу Сендзимира даёт равномерный и прочный антикоррозийный слой - долговечнее обычного холодного цинкования
• Стальная конструкция выдерживает значительные весовые нагрузки при заполнении лотка кабелями
• Универсальное исполнение подходит для всех типов кабельных трасс в рамках системы ESCA

Ограничения применения

• Не допускается использование в местах с постоянным контактом с водой, маслом или агрессивными химикатами - отсутствует герметизация
• Не подходит для наружной прокладки без корпуса или крышки - степень защиты IP00 не защищает от осадков и пыли
• Требуется точное соответствие высоты лотка (50 мм); несовместима с лотками другой высоты
• Не является самостоятельным элементом - обязательно требуется наличие прямых участков лотка и крышек

Примеры использования

• Пересечение трасс между двумя производственными линиями на заводе
• Распределение кабелей от распределительного щита к нескольким станкам в одном цехе
• Обход препятствий в технологических коридорах с плотной коммуникационной сетью
• Подключение кабелей к автоматизированным системам управления в пищевой и фармацевтической промышленности

Практические советы

• При проектировании учтите, что минимальный радиус изгиба кабеля должен быть не меньше 100 мм - иначе есть риск повреждения жил
• Закупайте крышки лотка отдельно - они необходимы для защиты от пыли и случайного доступа
• Проверьте совпадение габаритов перед монтажом: высота 50 мм должна точно соответствовать другим элементам системы ESCA
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется дополнительно обрабатывать места стыков герметиком
• Не используйте эту крестовину в качестве опоры для оборудования - она рассчитана только на нагрузку от кабелей
