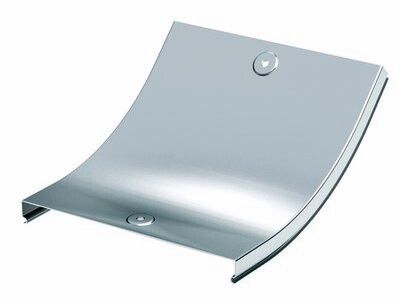

Крышка CS 45 на угол вертикальный внутр. град осн.50, горячеоцинкованная (замена 38220KHDZ) | 38220HDZ DKC ДКС

Крышка для угла вертикального внутреннего CS 45 основание 50 мм горячеоцинкованная - элемент комплекта S5 Combitech HDZ, предназначенный для герметичного закрытия внутренних угловых переходов кабельных лотков. Бренд DKC (ДКС) обеспечивает совместимость этой крышки с другими деталями серии, а горячее цинкование делает её устойчивой к коррозии в сложных условиях.

Назначение и область применения

Крышка для угла вертикального внутреннего CS 45 основание 50 мм горячеоцинкованная используется для защиты кабельных трасс в местах изменения направления на 45° внутри зданий. Она предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка. Применяется в системах с универсальными кабельными лотками серии S5 Combitech HDZ. Подходит для помещений с повышенной влажностью, промышленных площадок, серверных комнат, кабельных коллекторов и других объектов, где важна долговечность и чистота трассы.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,6 мм - достаточна для жесткости, но сохраняет лёгкость
• Угол поворота: 45° - соответствует стандартному внутреннему углу лотка
• Направление изгиба: вертикально восходящий - для монтажа на вертикальных участках трассы
• Размеры: ширина 50 мм, длина 167 мм - точно соответствует базовым лоткам S5 Combitech
• Цвет: светло-серый - единый внешний вид с остальной системой
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Покрытие: горячее цинкование (гальванопокрытие) - более прочное, чем электроцинкование

Совместимость и монтаж

Крышка для угла вертикального внутреннего CS 45 основание 50 мм горячеоцинкованная совместима исключительно с лотками серии S5 Combitech HDZ. Монтируется на фланцевую часть угла с помощью защёлки - без инструментов. Нужно лишь совместить выступы крышки с пазами корпуса и плотно нажать до характерного щелчка. Для достижения степени защиты IP44 требуется установка уплотнительной пластины (не входит в комплект, продается отдельно). Снятие крышки осуществляется легким поднятием края - доступ к кабелям возможен без демонтажа всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям кабельных систем для промышленного использования. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461 по антикоррозийной защите. При правильном монтаже с уплотнителем достигается класс защиты IP44 - защита от брызг воды и твёрдых частиц размером более 1 мм. Не содержит токсичных материалов, безопасно для персонала и окружающей среды.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен на 3–5 лет по сравнению с обычным цинком
• Быстрый монтаж и демонтаж - защёлка позволяет работать без болтов и инструментов
• Совместимость с сертифицированной системой S5 Combitech - гарантия точности сборки и отсутствия зазоров
• Поддержка уровня IP44 при использовании с уплотнителями - снижает риск замыканий и окисления контактов
• Не требует окраски или обслуживания - поверхность не нуждается в ремонте при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для наружной установки - не выдерживает постоянного UV-излучения и осадков
• Не работает без уплотнителей при необходимости IP44 - сама по себе обеспечивает только механическую защиту
• Не совместима с лотками других серий (например, S3, S7 или конкурентов) - из-за различий в форме и размерах креплений
• Не рекомендуется для нагрузок выше 10 кг/м² - не является несущим элементом, только защитной крышкой
• Запрещено использовать в средах с хлором, кислотами или щелочами - хотя цинк устойчив, длительный контакт с агрессивными веществами вызывает разрушение покрытия

Примеры использования

• Кабельные трассы в производственных цехах с высокой влажностью (например, пищевые предприятия)
• Системы управления в кабельных каналах тепловых электростанций
• Внутренние углы в серверных помещениях, где важно минимизировать пылевую нагрузку
• Электрооборудование в подвалах и технических этажах с риском протечек
• Объекты ЖКХ - лифты, насосные станции, распределительные пункты

Практические советы

• Перед монтажом проверьте, что угол лотка имеет именно 45° и размер основания 50 мм - иначе крышка не защёлкнётся
• Для максимальной защиты используйте уплотнительные пластины (артикулы DKC UPL-50) - они устанавливаются между крышкой и лотком
• Не применяйте силовые инструменты при установке - защёлка может сломаться при чрезмерном усилии
• При замене старой крышки удалите остатки грязи и ржавчины с кромок лотка - это продлит срок службы новой крышки
• Артикул 38220hdz - единственный номер для заказа этой модели; другие варианты с “CS 45” могут не подходить
