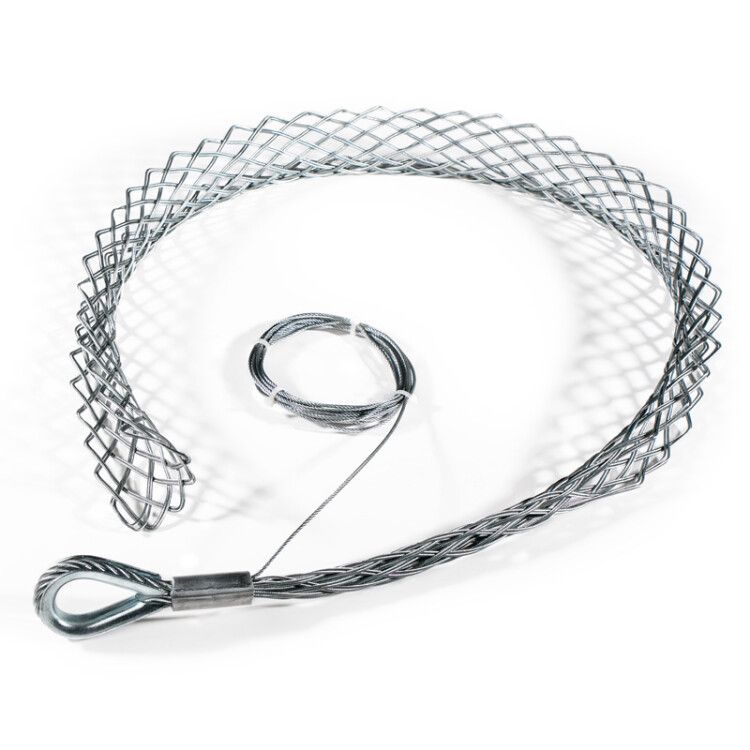

Чулок монтажный проходной ЧМп-50/65 серия ПРОФИ - 73781 КВТ

Чулок монтажный проходной ЧМп-50/65 серия ПРОФИ от бренда КВТ - это прочный и гибкий элемент для безопасной протяжки кабелей диаметром 50–65 мм через кабельные каналы и трубопроводы. Его плетёная конструкция из оцинкованной стали обеспечивает равномерное распределение нагрузки, предотвращая повреждение изоляции.

Назначение и область применения

Чулок монтажный проходной ЧМп-50/65 серия ПРОФИ предназначен исключительно для захвата кабеля во время его протяжки в кабельных канализациях, коллекторах, трубах и других закрытых трассах. Подходит для работы с силовыми и управляющими кабелями среднего и крупного сечения. Применяется при прокладке кабелей в зданиях, на промышленных объектах, в кабельных тоннелях и при реконструкции существующих сетей.

Технические характеристики

• Диаметр кабеля: 50–65 мм - оптимальный диапазон для надёжного захвата без перегрузки;
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности и агрессивной среды;
• Количество жил: 5 - обеспечивают достаточную прочность и гибкость;
• Тип головки: открытый - позволяет легко одеть на кабель без демонтажа концевых частей;
• Исполнение наконечника: открытое - удобно соединяется с тросом-лидером и вертлюгом;
• Фиксация: шнуровка стальным тросом - надёжное крепление, не требующее сварки или клепки;
• Цвет: стальной - соответствует материалу корпуса, не маскирует деформацию или повреждения.

Совместимость и монтаж

Чулок монтажный проходной ЧМп-50/65 серия ПРОФИ совместим с любыми типами тросов-лидеров и вертлюгами, используемыми в кабельной прокладке. Для установки:

• Растяните чулок до нужного диаметра и наденьте его на кабель;
• Зашнуруйте стальным тросом, плотно затягивая по окружности - не допускайте провисаний;
• Подсоедините свободный конец троса к тросу-лидеру или вертлюгу;
• Убедитесь, что петля чулка свободна - она должна легко проходить через изгибы канализации.

Не требуется специальный инструмент. Работает вручную даже в ограниченном пространстве.

Особенности конструкции

Чулок монтажный проходной ЧМп-50/65 серия ПРОФИ изготовлен методом ручного плетения - все жилы целые, без паяных соединений. Это делает его более гибким и отказоустойчивым при многократных изгибах. Плетённая структура обеспечивает мягкое распределение усилия по всей поверхности контакта с кабелем, снижая риск повреждения внешней оболочки. Гибкая петля в передней части позволяет проходить через повороты радиусом менее 1 метра без заеданий.

Преимущества

• Мультиразмерность - один чулок работает с кабелями от 50 до 65 мм, заменяет несколько моделей;
• Высокая прочность - оцинкованная сталь выдерживает значительные тяговые нагрузки;
• Защита изоляции - равномерное давление исключает местные пережимы и порезы;
• Долгий срок службы - отсутствие паяных участков снижает риск разрушения при циклических нагрузках;
• Лёгкость монтажа - не требует подготовки кабеля, работает сразу после доставки.

Ограничения применения

• Не предназначена для кабелей меньше 50 мм - возможен проскальзывание и потеря контроля;
• Не используется в качестве постоянного крепления - только для временной фиксации при протяжке;
• Не рекомендован для высокотемпературных сред (более +80C) - оцинкованное покрытие теряет защитные свойства;
• Не следует применять в условиях сильного механического воздействия (удары, сдавливание) - может деформироваться;
• Не подходит для кабелей с мягкой или хрупкой оболочкой без дополнительной защиты (например, силиконовой).

Примеры использования

• Протяжка кабеля СИП-4 5×25 мм2 через бетонную трубу в подземной кабельной трассе;
• Перемещение силового кабеля ВВГнг 3×95 мм2 между этажами в промышленном здании;
• Установка кабеля NYM 5×16 мм2 в кабельном канале с несколькими поворотами;
• Реконструкция старой кабельной сети - когда невозможно удалить существующие кабели для освобождения пути.

Практические советы

• Перед использованием проверьте внутреннюю поверхность чулка - убедитесь, что нет острых краёв или выступающих жил;
• Шнуровку выполняйте равномерно, начиная с одного края и двигаясь к другому - это предотвратит перекос;
• Если кабель имеет жёсткую оболочку, смажьте контактную зону мылом или специальной смазкой - это снизит трение;
• Не используйте чулок повторно, если он был перегружен или деформирован - даже небольшая изменение формы снижает надёжность;
• Храните в сухом месте - хотя сталь оцинкована, длительное воздействие влаги может вызвать образование белого налёта, который не влияет на работу, но указывает на износ покрытия.
