Кабельный ввод латунный М100 d=75-80 мм | R5BCM100 DKC ДКС

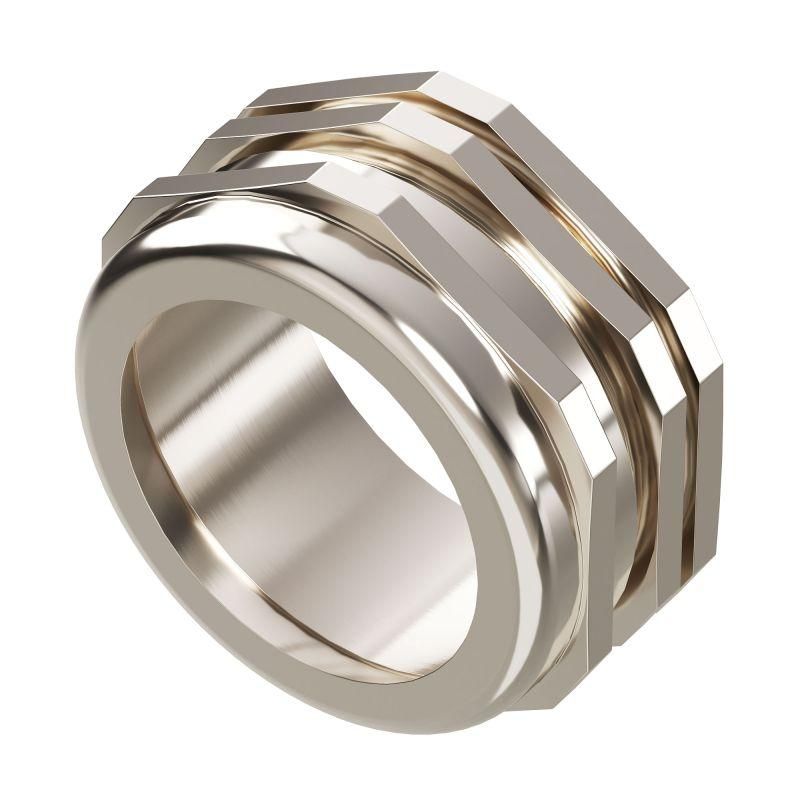

Кабельный ввод DKC (ДКС) артикул r5bcm100 - латунный элемент для надёжного ввода крупногабаритного кабеля в корпуса серии RAM block. Уплотнённый и защищённый до IP68, он выдерживает агрессивные среды и механические нагрузки, обеспечивая герметичность даже при прямом контакте с водой.

Назначение и область применения

Кабельный ввод DKC r5bcm100 предназначен для прохода силового или контрольного кабеля через стенку корпуса, особенно в условиях повышенной влажности, запылённости или химической агрессии. Подходит для установки в металлические корпуса серии RAM block, где требуется высокий уровень герметизации. Применяется в промышленном оборудовании: на заводах, в насосных станциях, на объектах водоснабжения, в морских и химических производствах.

Технические характеристики

• Материал: Латунь с никелированным покрытием - повышает коррозионную стойкость
• Номинальный размер резьбы: M100 (4 дюйма)
• Диапазон диаметров кабеля: 75–80 мм - подходит для крупных плоских кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип уплотнения: Уплотнительное кольцо - обеспечивает плотное прилегание к кабелю
• Длина резьбы: 20 мм - достаточна для надёжного соединения с толстостенным корпусом
• Контргайка: Есть - позволяет закрепить ввод без проворачивания корпуса
• Размер ключа: 145 мм - требует специального ключа для затяжки
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Ударопрочность: Да - выдерживает механические удары при монтаже и эксплуатации
• Исполнение: Прямолинейный - не изменяет направление кабеля
• Защита от перегибов: Да - предотвращает деформацию кабеля внутри ввода
• Галогены: Отсутствуют - безопасен для окружающей среды и соответствует требованиям RoHS
• Цвет: Естественный (серебристый) - виден металл после никелирования

Совместимость и монтаж

Кабельный ввод DKC r5bcm100 совместим с корпусами серии RAM block, имеющими отверстие под резьбу M100. Для монтажа необходимо:

• Заготовить отверстие в корпусе диаметром, соответствующим наружному диаметру резьбы (M100)
• Протянуть кабель через центральное отверстие ввода - диаметр кабеля должен быть в пределах 75–80 мм
• Надеть уплотнительное кольцо на кабель перед установкой
• Вкрутить ввод в корпус с помощью ключа на 145 мм
• Закрутить контргайку с внутренней стороны для фиксации и предотвращения саморазвинчивания

Не используйте ввод с кабелями меньшего диаметра - это снижает герметичность. Плоские кабели должны быть уложены так, чтобы не перекручивать уплотнитель.

Безопасность и стандарты

Кабельный ввод DKC r5bcm100 соответствует требованиям к герметичности IP68 и не содержит галогенов, что делает его безопасным при возгорании и соответствующим нормам RoHS. Никелированное покрытие исключает образование токсичных продуктов коррозии. Ударопрочность и широкий температурный диапазон обеспечивают надёжность в аварийных ситуациях.

Преимущества

• Высокая стойкость к коррозии благодаря никелированной латуни - идеально для агрессивных сред
• IP68 - выше, чем у большинства аналогов; подходит для постоянного контакта с водой
• Контргайка и прочная конструкция исключают случайное раскручивание
• Защита от перегибов продлевает срок службы кабеля
• Подходит именно для плоских кабелей - редкая функция среди вводов такого размера

Ограничения применения

• Не подходит для кабелей меньше 75 мм и больше 80 мм - уплотнение не будет работать
• Требуется специальный ключ на 145 мм - обычный рожковый ключ не подойдёт
• Не предназначен для частых демонтажей - многократная установка/снятие может повредить уплотнительное кольцо
• Не рекомендован для ввода гибких трубок или оптоволокна - только жилы с внешним диаметром в заданном диапазоне

Примеры использования

• Ввод силового кабеля в корпус RAM block на насосной станции, находящейся в зоне постоянной влажности
• Проход кабеля управления в химическом реакторе с агрессивными парами
• Подключение кабеля к панели управления в морском контейнере
• Фиксация плоского кабеля в промышленном конвейере с частыми мойками

Практические советы

• Перед установкой проверьте точный диаметр кабеля - допуск +-1 мм критичен для герметичности
• Не перетягивайте ввод - это может деформировать уплотнительное кольцо и вызвать протечку
• Если кабель имеет жесткую оболочку, слегка смажьте её мыльным раствором - это облегчит введение
• При работе в холоде (ниже –20 C) убедитесь, что уплотнитель не стал хрупким - при необходимости прогрейте его
• Для долговечности периодически осматривайте резьбу и уплотнение - особенно в местах с соляными брызгами или кислотными выбросами
