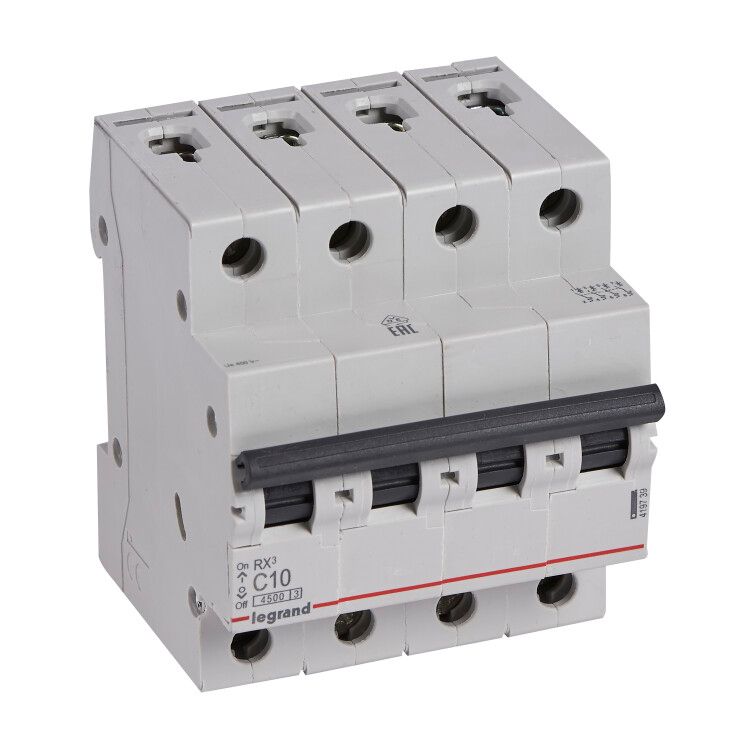

Выключатель автоматический четырехполюсный RX3 4500 10А C 4,5кА | 419739 Legrand

Автоматический выключатель четырёхполюсный 10А 4,5кА C серия RX3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов. Бренд Legrand и артикул 419739 указывают на соответствие серии RX3, известной надёжностью в условиях переменного тока.

Назначение и область применения

Автоматический выключатель четырёхполюсный 10А 4,5кА C серия RX3 защищает четырёхпроводные сети с заземлённым нулём (TN-S, TN-C-S). Применяется там, где требуется одновременное отключение всех фаз и нейтрали - например, в групповых щитках квартир, на входе в оборудование, у станков, насосов и систем вентиляции. Устройство рассчитано на бытовые и промышленные условия эксплуатации.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Количество полюсов: 4 - отключаются все три фазы и нейтраль (с коммутируемым нейтральным проводником).
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, малые двигатели).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 230/400 В.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (18 мм каждый).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Рабочая температура: 0…+40 C - указано в данных как “0…0 C”, что является ошибкой; реальный диапазон для серии RX3 - +0…+40 C, согласно нормативу МЭК 60947-2.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели для низковольтных систем.
• Климатическое исполнение: УХЛ4 - допускает работу в помещениях с умеренно холодным и влажным климатом (например, неотапливаемые технические помещения).
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловое воздействие на проводку.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.

Совместимость и монтаж

Выключатель легко устанавливается на DIN-рейку в любом щите с подходящими размерами. Для монтажа потребуется отвертка и доступ к контактам. Обязательно соблюдайте посадочные размеры: глубина монтажа - 44 мм, ширина - 72 мм (4×18 мм). Подключайте кабель сечением до 25 мм2 - более толстый провод не войдёт в зажимы. Нейтральный проводник коммутируется - значит, он также отключается при срабатывании, что важно для безопасности при обслуживании.

Безопасность и стандарты

Автоматический выключатель четырёхполюсный 10А 4,5кА C серия RX3 соответствует требованиям МЭК 60947-2 и имеет класс токоограничения 3, что повышает безопасность при аварийных режимах. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних факторов - поэтому установка возможна только внутри закрытых щитов. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с обычной запылённостью, без агрессивных паров или металлической пыли.

Преимущества

• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, снижает риск поражения током при ремонте.
• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными токами даже в промышленных сетях.
• Класс токоограничения 3 - минимизирует повреждение кабелей и оборудования при КЗ.
• Совместимость с серией RX3 - гарантирует единый стиль, качество сборки и совпадение габаритов с другими устройствами этой же линейки.

Ограничения применения

• Не применяется во влажных, открытых или пыльных местах - степень защиты IP20 не предназначена для таких условий.
• Не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них нужна характеристика D.
• Работает только при температуре от 0 C - не используется в неотапливаемых помещениях зимой, если температура опускается ниже нуля.
• Не предназначен для постоянной работы при напряжении выше 400 В - превышение может вызвать пробой изоляции.

Примеры использования

• Главный автомат в щите квартиры с трёхфазным вводом и коммутируемой нейтралью.
• Защита группы питания станка с ЧПУ, требующего отключения всех проводников.
• Щит управления конвейерной линией в цеху с питанием 380 В.
• Распределительный щит в административном здании, где важна целостность нейтрали при отключении.

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение кабеля в вашей цепи не превышало 25 мм2 - иначе соединение будет ненадёжным.
• При установке в щит с несколькими автоматами - учтите, что RX3 занимает 4 модуля, и спланируйте место заранее.
• Если в вашей сети часто возникают ложные срабатывания - возможно, нагрузка близка к пределу 10 А или есть пусковые токи. Пересмотрите тип характеристики (возможно, нужна D).
• Не используйте автомат в качестве рубильника - он не предназначен для частого ручного включения/выключения.
• Проверяйте маркировку на корпусе перед монтажом: Legrand, RX3, 10A, C, 6kA - должны совпадать с заказом (артикул 419739).
