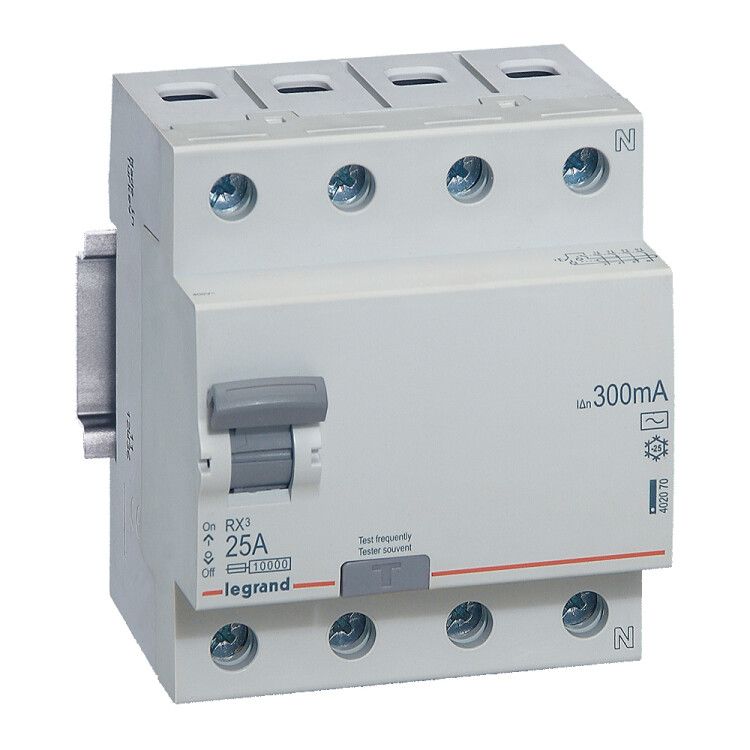

Выключатель дифференциальный (УЗО) RX3 4п 25А 300мА тип AC | 402070 Legrand

Выключатель дифференциального тока (УЗО) 4 полюса 25А 300мА тип AC RX3 - это четырёхполюсное устройство защитного отключения, предназначенное для обеспечения безопасности электросетей в бытовых и промышленных объектах. УЗО RX3 от Legrand и IEK реагирует на утечки тока до 300 мА, предотвращая возгорание и поражение электричеством, особенно в цепях с мощным оборудованием. Артикул 402070 соответствует серийной линейке RX3, совместимой с DIN-рейкой и рассчитанной на жесткие условия эксплуатации.

Назначение и область применения

УЗО RX3 защищает электроустановки от опасных утечек тока, вызванных повреждением изоляции, контактом человека с токоведущими частями или неисправностями оборудования. Применяется в сетях переменного тока 50 Гц с напряжением до 400 В. Подходит для защиты групповых линий в промышленных цехах, на производственных линиях, в административных зданиях, а также в многоквартирных домах - там, где требуется одновременная коммутация всех фаз и нуля.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,5 кВт при 220 В или до 17,3 кВт при 380 В
• Дифференциальный ток срабатывания: 300 мА - чувствительность выбрана для противопожарной защиты, а не для защиты людей (для этого нужны 30 мА)
• Количество полюсов: 4 - переключаются все фазы L1, L2, L3 и ноль N
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки, не срабатывает на постоянные или импульсные
• Номинальное напряжение: 400 В / изоляция: 500 В - безопасна для трёхфазных систем 380/220 В
• Отключающая способность: 10 кА - выдерживает токи короткого замыкания до 10 тысяч ампер
• Импульсное напряжение: 4 кВ - устойчиво к скачкам напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищено от прикосновений пальцев, но не от пыли и влаги; требует установки внутри щита
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +60C, подходит для неотапливаемых помещений
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Количество модулей DIN: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый
• Глубина монтажа: 44 мм - требует достаточного внутреннего объёма распределительного щита
• Площадь сечения проводов: 0,75–50 мм2 - подходит для медных проводов от маломощных линий до основных вводов
• С блокировкой: да - после срабатывания механически фиксирует положение «выкл», предотвращая случайное включение

Совместимость и монтаж

УЗО RX3 монтируется на DIN-рейку типа 35 мм, как стандартные автоматические выключатели. Для подключения используются верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Все четыре полюса подключаются последовательно: три фазы и ноль. Ноль обязательно проходит через УЗО, иначе устройство не будет работать. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - можно использовать как однопроволочные, так и многопроволочные жилы. Блокировка не требует внешних элементов - она встроена. Установка возможна в щитах с глубиной не менее 44 мм. Рекомендуется соблюдать порядок: сначала автоматы, потом УЗО, чтобы не перегрузить защиту.

Безопасность и стандарты

УЗО RX3 соответствует международным нормам IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленных). Соответствие гарантирует надёжность срабатывания, долговечность и соответствие требованиям безопасности. Степень загрязнения 2 указывает, что устройство рассчитано на работу в помещениях с умеренным уровнем пыли и влажности - не для сырых, грязных или химически агрессивных сред. IP20 исключает использование вне закрытых шкафов.

Преимущества

• Встроенная блокировка предотвращает самопроизвольное включение после срабатывания - снижает риск повторного включения при наличии неисправности
• Широкий диапазон сечения проводов (0,75–50 мм2) упрощает монтаж в различных схемах - от распределительных щитов до крупных силовых линий
• Высокая отключающая способность (10 кА) делает УЗО RX3 подходящим для мест с высокой потенциальной энергией КЗ - например, рядом с трансформаторными подстанциями
• Климатическое исполнение УХЛ4 позволяет использовать устройство в холодных регионах и неотапливаемых производственных помещениях
• Совместимость с продуктами Legrand и IEK - легко интегрируется в существующие щитовые комплекты этих брендов

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не сработает на выпрямители, ИБП, LED-драйверы с пульсацией
• 300 мА - слишком большой порог для защиты людей; для ванных комнат, детских комнат, розеточных групп нужен УЗО на 30 мА
• IP20 - нельзя устанавливать на улице, в сырых цехах, на открытых площадках без корпуса
• Только для переменного тока (AC); не применяется в системах с постоянным током, например, солнечных электростанций
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной парной установки с автоматом

Примеры использования

• Защита вводного автомата в промышленном щите, обслуживающем несколько станков с трехфазным питанием
• Общая противопожарная защита этажного распределительного щита в офисном здании
• Щит на производстве с конвейерами, насосами, нагревателями - где есть много металлических корпусов и длинные кабельные трассы
• Цех с деревообрабатывающими машинами - где возможно повреждение изоляции от опилок и вибрации

Практические советы

• Выбирая УЗО RX3, проверьте, что ваш щит имеет место под 4 модуля и глубину минимум 44 мм
• Подключайте нулевой провод строго через УЗО - если он обойдёт устройство, защита не сработает даже при утечке
• Не используйте этот УЗО вместо обычного автомата - всегда ставьте перед ним автомат на 25 А или близкий по току
• Проверяйте тестовой кнопкой «T» ежемесячно - даже если устройство не срабатывало, механизм может залипнуть
• Для систем с частыми ложными срабатываниями (например, старые двигатели) рекомендуется заменить на тип A или B, если есть помехи
• При использовании в составе комплексной системы защиты - лучше всего сочетать УЗО RX3 с дифавтоматами на ответвлениях, а не с несколькими УЗО на одной линии
