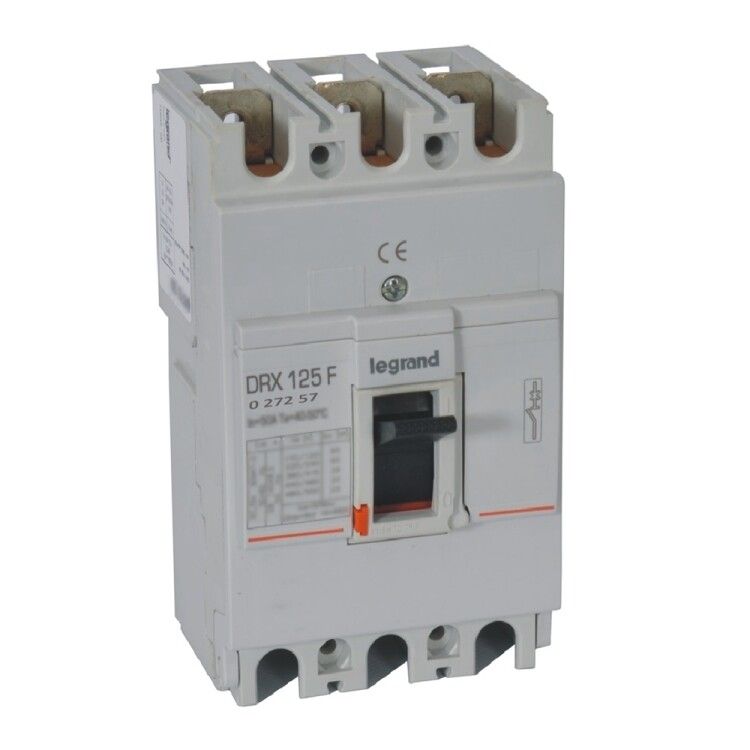

Выключатель автоматический 3п 80А 20кА DRX125 термомагнитн. расцеп. Leg 027257 Legrand

Автоматический выключатель DRX125 80A 3П 20кА от Legrand - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, используется в промышленных и жилых объектах. Артикул 027257, серия DRX.

Назначение и область применения

DRX125 80A 3П 20кА предназначен для защиты трёхфазных электрических цепей с номинальным напряжением до 415 В. Устройство защищает проводку и оборудование от повреждений при перегрузке и коротком замыкании. Применяется в распределительных щитах промышленного оборудования, насосных станций, конвейеров, систем вентиляции и в бытовых щитах многоквартирных домов.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 415 В - максимум рабочего напряжения в трёхфазной сети
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Уставка защиты от перегрузки: фиксированная 80 А - нельзя изменить
• Уставка защиты от КЗ: 800 А - срабатывает при токах выше этого порога
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не от воды
• Метод подключения: винтовые зажимы - требует затяжки гаечным ключом
• Привод: ручной рычажковый - управление вручную, положение «ON/OFF» визуально определяется
• Индикация: есть указатель расцепления (красный флажок) и возможность установки внешнего индикатора отключения
• Конструкция: стационарная - не предусматривает съёмных модулей
• Комплектация: встроенный блок защиты, защита по минимальному напряжению - отключается при снижении напряжения ниже допустимого уровня
• Количество переключающих контактов: 1 - один набор главных контактов для всех полюсов

Совместимость и монтаж

DRX125 80A 3П 20кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода должны иметь зачищенную часть длиной около 10–12 мм. Максимальное сечение медного провода - 50 мм2. Устройство совместимо с другими компонентами серии DRX: можно дополнительно установить индикатор отключения, блоки сигнализации или дополнительные контакты. Не поддерживает модульное расширение - все функции встроены.

Безопасность и стандарты

DRX125 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита по минимальному напряжению обеспечивает отключение при аварийном проседании сети, что исключает самозапуск оборудования после восстановления питания. Сертифицирован для работы в условиях промышленных и жилых помещений. IP30 не гарантирует защиту от влаги - не применяйте во влажных средах без дополнительной герметизации щита.

Преимущества

• Фиксированные уставки - не требуется настройка, снижает риск ошибок при монтаже
• Чёткая индикация состояния: красный флажок показывает причину отключения (перегрузка или КЗ)
• Встроенная защита от недостаточного напряжения - предотвращает повреждение двигателей и контроллеров
• Производится в России - гарантированная доступность запчастей и сервиса
• Лёгкий монтаж на DIN-рейку - совместим с большинством типовых щитов

Ограничения применения

• Не подходит для сетей с напряжением выше 415 В
• IP30 - не используйте в помещениях с высокой влажностью, пылью или на улице
• Нельзя менять уставки защиты - если нужна адаптивная защита, выбирайте модели с регулируемыми расцепителями
• Отключающая способность 20 кА - не подходит для мест с очень высокими токами КЗ (например, рядом с мощными трансформаторами); для таких случаев нужны устройства с Icu ≥ 36 кА
• Только стационарная сборка - невозможно демонтировать без отключения всей цепи

Примеры использования

• Щитовая на этаже жилого дома - защита группы розеток и освещения
• Распределительный щит цеха - защита трёхфазного станка с мощностью до 30 кВт
• Система водоснабжения - защита насоса от перегрева и скачков тока
• Конвейерная линия - обеспечение безопасности при внезапном отключении

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и нагрузки - 80 А требует минимум 25 мм2 меди
• При частых срабатываниях - проверьте наличие перегрузки или неисправности подключённого оборудования, а не заменяйте выключатель
• Для удобства диагностики рекомендуется установить индикатор отключения - он покажет, почему произошло отключение
• Не закрывайте щит плотно, если внутри много нагревающихся устройств - DRX125 работает при температуре до +40 C
• При замене старого автомата - сверьте параметры: номинальный ток, число полюсов и отключающую способность; не меняйте 20 кА на 10 кА без пересчёта системы
