Контактор электромагнитный ПМ12-010100 УХЛ4 В 40В (1з) - 020100100ВВ040000010 КашинЗЭА

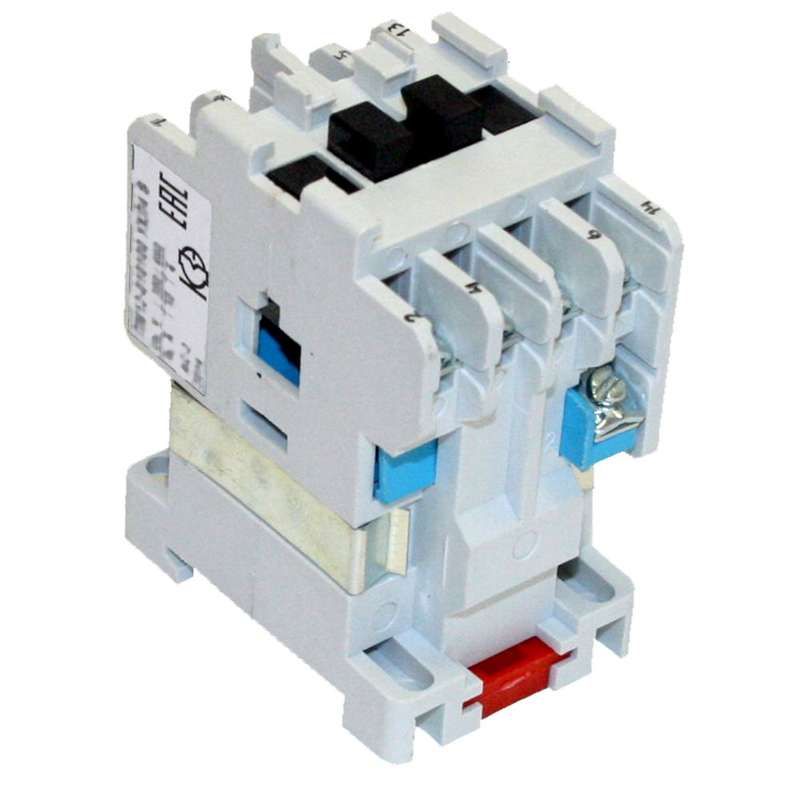

Контактор электромагнитный УХЛ4 В 40В 1 нормально открытый - это устройство для дистанционного включения и выключения нагрузки в цепях переменного тока, предназначенное для управления электродвигателями и другим оборудованием. Бренд КЗЭА и артикул 020100100вв040000010 указывают на серийную продукцию, подходящую для промышленной автоматизации в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 40В 1 нормально открытый используется для коммутации силовых цепей с напряжением до 660 В и током до 10 А. Он применяется в системах управления электроприводами - например, для запуска и остановки трёхфазных асинхронных двигателей мощностью до 4 кВт. Подходит для стационарных установок: станков, насосов, конвейеров, вентиляционных систем. Контактор не предназначен для реверса - он работает только в одном направлении.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может проходить через контакты без перегрева.
• Напряжение питания катушки: 40 В переменного тока (AC) - требует именно такого напряжения для срабатывания; использование других значений повредит устройство.
• Номинальное напряжение контактов: 660 В - предельное рабочее напряжение в силовой цепи.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет одновременно управлять двумя цепями: включать одну и отключать другую.
• Номинальная мощность двигателя: 4 кВт - рекомендованная нагрузка для надёжной работы при стандартных условиях.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40 C до +40 C и высокой влажности, подходит для помещений с умеренным климатом, включая неотапливаемые здания.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открыт, требуется установка в защищённом шкафу.
• Тип подключения: винтовые зажимы - удобны для многожильных проводов, требуют регулярной проверки затяжки.
• Способ монтажа: монтажная плата - крепится на печатную плату или DIN-рейку через переходник, не имеет собственного корпуса.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 40В 1 нормально открытый совместим с любыми контроллерами, реле времени или кнопочными постами, выдающими сигнал 40 В AC. Монтаж возможен только на изолированную поверхность - например, на PCB или металлическую пластину внутри распределительного щита. Поскольку степень защиты IP00, устройство нельзя устанавливать на открытом воздухе или во влажных средах без внешней защиты. Для сборки используйте провода сечением 0,5–2,5 мм2, соответствующие классу жилости винтовых зажимов.

Безопасность и стандарты

Производитель КЗЭА следует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Контактор не имеет встроенной защиты от перегрузок или обрыва фаз - эти функции должны обеспечивать внешние устройства (термореле, автоматы). Для продления срока службы катушки рекомендуется использовать ограничитель перенапряжений ОПН, подключаемый параллельно её выводам - особенно при работе с длинными кабелями или чувствительной электроникой.

Преимущества

• Высокая механическая прочность контактов - рассчитана на более чем 1 млн операций.
• Устойчивость к вибрациям благодаря жесткой конструкции монтажной платы.
• Наличие НЗ-контакта позволяет реализовать базовые схемы безопасности, например, аварийную остановку.
• Поддерживает частоту 50/60 Гц - универсальное решение для сетей России и стран с другими стандартами.

Ограничения применения

• Не допускается применение в взрывоопасных зонах - отсутствует взрывозащита.
• Нельзя использовать вне герметичных шкафов - IP00 не защищает ни от пыли, ни от влаги.
• Не подходит для частого пуска (более 60 раз/час) - риск перегрева контактов.
• Требуется точное соответствие напряжения катушки 40 В AC - подключение к 220 В вызовет немедленный выход из строя.
• Отсутствует возможность модульного расширения числа контактов - отличается от пускателей с приставками.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении уровня, отключение при опустошении бака.
• Автоматический запуск вентилятора в холодильной камере по сигналу термостата.
• Коммутирование нагревательного элемента в сушильной установке через PLC с выходом 40 В AC.
• Система сигнализации: НЗ-контакт используется для контроля целостности цепи - при отключении контактора срабатывает датчик.

Практические советы

• Проверьте перед монтажом, что напряжение на катушке точно 40 В AC - даже +-10 % может снизить срок службы.
• Обязательно используйте ОПН на катушке, если источник управления находится далеко - это снижает риск пробоя изоляции.
• При установке на монтажную плату следите за тепловым режимом - не располагайте рядом с мощными резисторами или трансформаторами.
• После первого включения проверьте затяжку винтов через неделю - первоначальная осадка проводов часто приводит к ослаблению соединений.
• Не путайте этот контактор с пускателями - здесь нет тепловой защиты, она должна быть предусмотрена в схеме отдельно.
