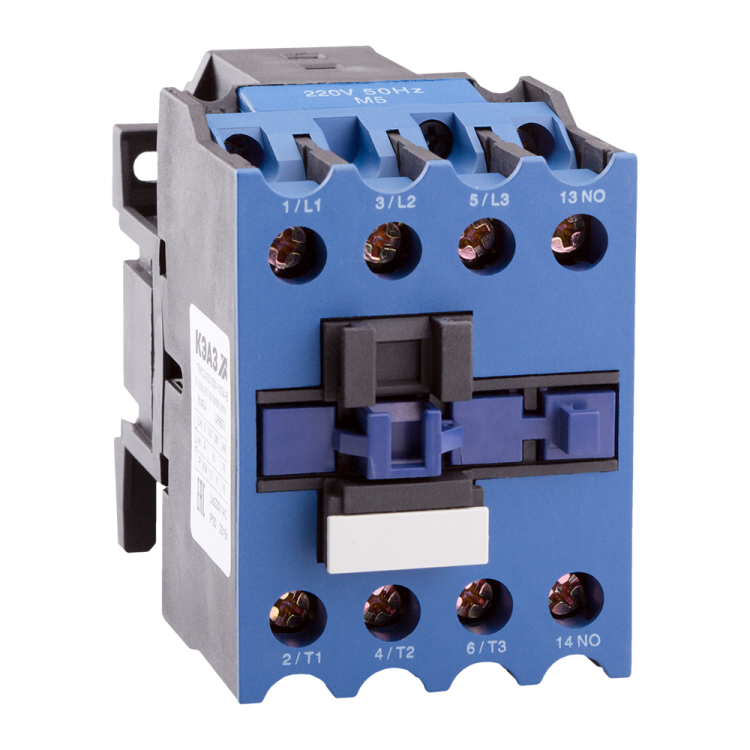

Контактор ПМ12-025100 УХЛ4 В 25А кат. 220В AC КЭАЗ 217152

Контактор ПМ12-025100 от КЭАЗ - это надёжное устройство для коммутации нагрузок до 25 А в цепях переменного тока 220 В. Подходит для автоматизации оборудования в условиях умеренного и холодного климата благодаря классу защиты УХЛ4.

Назначение и область применения

Контактор ПМ12-025100 используется для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок. Он работает в паре с кнопочными постами, термореле или автоматическими контроллерами. Применяется в системах управления станков, насосов, вентиляционных установок, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 220 В AC
• Категория климатического исполнения: УХЛ4 - предназначено для работы при температуре от −40 C до +40 C и повышенной влажности
• Исполнение: В - защищённая конструкция с корпусом, подходящая для монтажа в щитах и на DIN-рейках
• Частота: 50 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и от предметов более 12 мм)

Совместимость и монтаж

Контактор ПМ12-025100 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: силовые контакты рассчитаны на провода сечением до 10 мм2, управление - до 2,5 мм2. Катушка управления имеет два вывода A1 и A2 - подключаются к цепи управления (например, от кнопки старта/останова). Никаких дополнительных адаптеров или переходников не требует.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Соответствие обеспечивает безопасность при работе в промышленных сетях и допускает применение в системах, подлежащих сертификации.

Преимущества

• Высокая механическая износостойкость - способен выдерживать до 10 млн операций включения/выключения
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение при вибрации
• Замкнутый корпус снижает риск попадания сторонних частиц внутрь устройства
• Работает стабильно даже при колебаниях напряжения +-10 % от 220 В

Ограничения применения

• Не предназначен для постоянного тока - использование в DC-цепях недопустимо
• Не защищён от брызг воды и пыли - нельзя устанавливать вне закрытых шкафов
• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки при защите двигателей
• Не рекомендован для частого включения свыше 600 раз в час - возможен перегрев катушки

Примеры использования

• Управление трёхфазным электродвигателем мощностью до 4 кВт через пускатель с тепловым реле
• Автоматическое включение системы вентиляции по сигналу от датчика температуры
• Переключение режимов освещения на производственных участках
• Коммутирование нагревательных элементов в сушильных камерах

Практические советы

• При замене контактора ПМ12-025100 проверьте соответствие напряжения катушки - 220 В AC, а не 380 В или постоянный ток
• Обязательно используйте внешнее тепловое реле при защите двигателя - сам контакт не реагирует на перегрузку
• Проверяйте затяжку винтов после первых нескольких включений - со временем провода могут немного ослабнуть
• Для длительной службы избегайте установки рядом с источниками высокой температуры - например, возле трансформаторов или нагревателей
• Артикул 217152 - это точный идентификатор модели КЭАЗ; при заказе всегда указывайте его, чтобы получить именно этот вариант контактора ПМ12-025100
