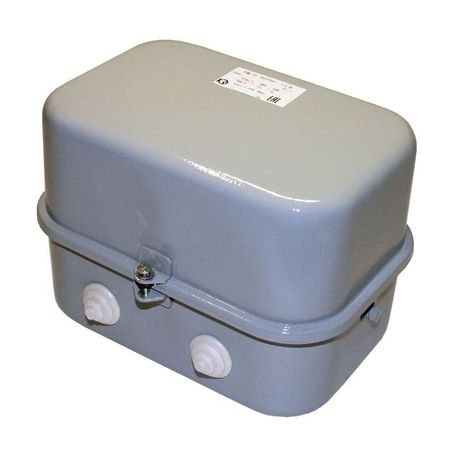

Контактор электромагнитный реверсивный ПМ12-025541 У3 В, 220В, (2р) - 040541022ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный У3 В 220В 2НЗ от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными асинхронными двигателями - включает, выключает и меняет направление вращения. Артикулы 040541022вв220000010 и пм12-025541 соответствуют этой модели, которая рассчитана на работу в стационарных системах с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный У3 В 220В 2НЗ используется в схемах управления электроприводами для пуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для оборудования, где требуется изменение направления вращения: конвейеры, насосы, станки, подъёмники, вентиляторы с реверсивной функцией. Применяется в промышленных установках с частотой сети 50–60 Гц.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока - обеспечивает совместимость с распространёнными сетями управления;
• Номинальное напряжение силовых контактов: 660 В - позволяет работать с большинством промышленных трёхфазных сетей;
• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт;
• Род тока: переменный (AC) - оптимизирован для работы с сетью 50/60 Гц;
• Количество нормально открытых (НО) вспомогательных контактов: 2 - используются для сигнализации, блокировок и управления схемой;
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; требует установки в закрытом щите;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не предполагает DIN-рейку;
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 4 мм2 (по стандарту).

Совместимость и монтаж

Контактор электромагнитный реверсивный У3 В 220В 2НЗ монтируется исключительно на монтажную плату. Для сборки потребуется подготовить печатную плату с отверстиями под крепёжные штыри корпуса. Не совместим с DIN-рейками. Винтовые зажимы позволяют подключать медные провода сечением до 4 мм2. Перед монтажом проверьте соответствие посадочных отверстий и расстояния между ними. Обязательно используйте два контактора в связке - один для прямого, второй для реверсивного включения - чтобы избежать короткого замыкания фаз.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электродвигателями согласно ГОСТ Р МЭК 60947-4-1. Защита IP40 не допускает использование вне электрошкафа. Для снижения импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке управления - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Реверсивная схема реализована внутри одного аппарата - экономит место в щите;
• Высокая механическая прочность и долговечность контактов при работе с индуктивными нагрузками;
• Чёткая визуальная индикация положения рычага (при наличии) - удобство диагностики;
• Поддержка стандартного напряжения 220 В для цепи управления - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для работы во внешней среде - IP40 не защищает от влаги и пыли;
• Не имеет встроенной тепловой защиты - необходимо использовать внешние тепловые реле при длительной нагрузке;
• Не подходит для частотного регулирования - применяется только для пуска/останова/реверса;
• Требует двух экземпляров для полноценного реверса - нельзя использовать одиночно для изменения направления;
• Монтаж только на плату - невозможна установка на DIN-рейку без переходных адаптеров.

Примеры использования

• Ленточные конвейеры с возможностью движения вперёд и назад;
• Циркулярные пилы и фрезерные станки с реверсивным режимом;
• Грузовые лифты и подъёмники с автоматическим изменением направления;
• Вентиляционные установки с принудительной сменой потока воздуха.

Практические советы

• При подборе контактора электромагнитный реверсивный У3 В 220В 2НЗ убедитесь, что ваш двигатель не превышает 11 кВт и 25 А - перегрузка сократит срок службы;
• Обязательно используйте взаимоблокировки между двумя контакторами - механические или электрические - чтобы исключить одновременное включение прямого и реверсивного пути;
• Проверьте посадочное отверстие перед монтажом - диаметр отверстий в плате должен точно соответствовать штырям корпуса;
• Для повышения надёжности подключите ОПН к катушке управления - особенно если система питается от сети с высокими помехами;
• Не забывайте про термическую защиту - даже при номинальном токе 25 А длительная работа на пределе требует внешнего теплового реле.
