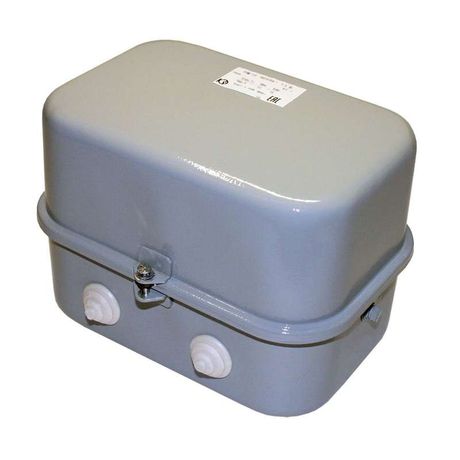

Контактор электромагнитный реверсивный ПМ12-025541 У3 В, 220В, (2з+4р) - 040541242ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный У3 В 220В 2 нормально открытых + 4 нормально закрытых контакта от КЗЭА - устройство для дистанционного управления направлением вращения трёхфазных двигателей, обеспечивающее коммутацию силовой цепи и передачу сигналов через вспомогательные контакты. Артикулы 040541242вв220000010 и пм12-025541 соответствуют этой модели.

Назначение и область применения

Контактор электромагнитный реверсивный У3 В 220В 2 нормально открытых + 4 нормально закрытых контакта предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и реверсирование - то есть изменение направления вращения - без необходимости ручного вмешательства. Применяется в стационарных системах: промышленных станках, конвейерах, насосных и вентиляционных установках, где требуется частая смена направления движения.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения в силовой цепи.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно такой величины для срабатывания.
• Номинальное напряжение силовых контактов: 660 В - допустимо использование в сетях до 660 В AC.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Номинальная мощность: 11 кВт - рассчитан на управление двигателями до этой мощности при 380 В.
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не подходит для влажной среды или наружной установки.
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью, но без воздействия солёного воздуха или агрессивных газов.
• Способ монтажа: на монтажную плату - крепится болтами к панели, не предполагает DIN-рейку.
• Тип присоединения: винтовые зажимы - провода фиксируются затяжкой винтов, требует аккуратного обжима наконечников.
• Наличие реле: да - внутренне реализованы функции взаимоблокировки для предотвращения одновременного включения прямого и обратного направления.

Совместимость и монтаж

Контактор электромагнитный реверсивный У3 В 220В 2 нормально открытых + 4 нормально закрытых контакта монтируется исключительно на монтажную плату. Его корпус имеет отверстия для крепления M4 или M5, проверьте шаг отверстий перед установкой. Подключение силовых контактов - верхние и нижние клеммы, вспомогательные - боковые. Обязательно используйте два отдельных кнопочных поста: одна кнопка “Вперёд”, другая “Назад” - чтобы избежать короткого замыкания между фазами. Блокировка внутри контактора предотвращает одновременное срабатывание, но внешняя логика управления должна быть продумана дополнительно.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Встроенные механические блокировки исключают возможность одновременного включения двух направлений, что снижает риск повреждения оборудования. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотниками или сложной автоматикой.

Преимущества

• Встроенная реверсивная блокировка - не требует внешних реле безопасности.
• Высокая плотность контактов: 6 вспомогательных контактов позволяют реализовать сложные схемы управления без дополнительных модулей.
• Надёжное винтовое присоединение - минимизирует нагрев и окисление при длительной работе.
• Совместим с типовыми схемами управления двигателями - легко интегрируется в существующие системы.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита (Ex).
• IP40 не позволяет использовать в помещениях с высокой влажностью, пылью или мытьём водой - например, на пищевых производствах или на улице.
• Не предназначен для частотного регулирования - нельзя применять вместо частотного преобразователя.
• Требуется внешнее тепловое реле для защиты от перегрузки - сам контактор не содержит термореле.
• Монтаж только на плату - невозможно установить на DIN-рейку, что ограничивает варианты сборки шкафов.

Примеры использования

• Лебёдка с реверсом - управление подъёмом и опусканием груза.
• Конвейер с возможностью изменения направления потока материалов.
• Циркулярная пила с функцией реверса для удаления опилок или сброса заготовки.
• Вентиляционная система с двунаправленной работой для рециркуляции воздуха.

Практические советы

• При подборе проводов для силовых контактов учтите ток 25 А - используйте медные жилы сечением не менее 4–6 мм2.
• Обжимайте наконечники на проводах перед подключением - это предотвратит перегрев и ослабление контакта.
• Проверяйте полярность катушки: 220 В переменного тока не зависит от фазы, но важно соблюдать правильное подсоединение к кнопочному посту.
• При установке на плату оставьте свободное пространство вокруг контактора - он нагревается при работе, нужна вентиляция.
• Для долгой службы периодически осматривайте контакты на наличие подгораний - при появлении следов дуги заменяйте или зачищайте.
