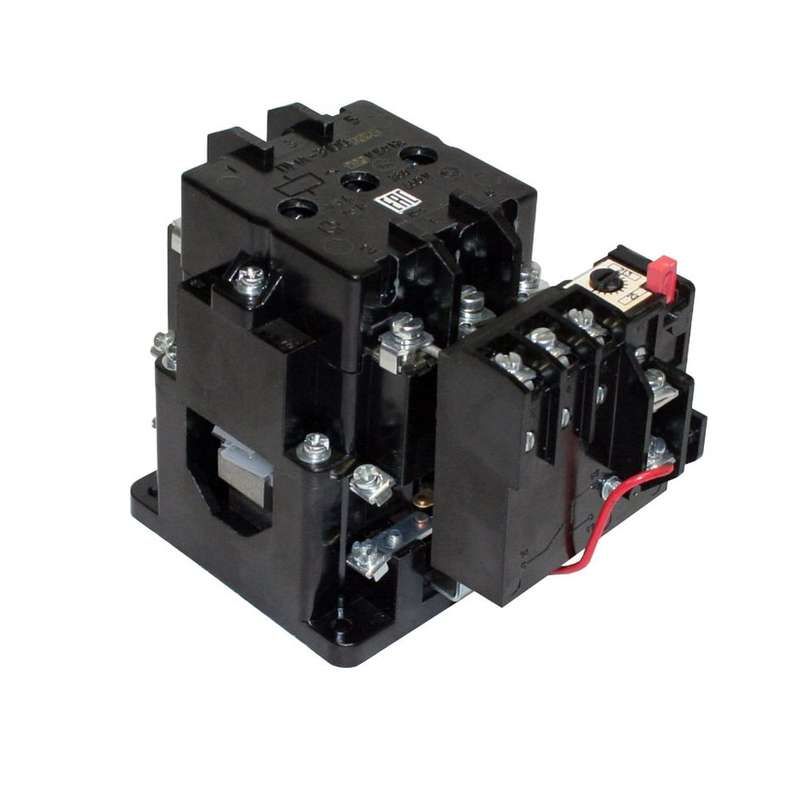

Пускатель электромагнитный ПМА-3200 УХЛ4 В, 110В, (2з+2р), РТТ-141, 34,0А - 090320220ВВ110002400 КашинЗЭА 110В 2з+2р

Пускатель электромагнитный ПМА-3200 УХЛ4 В 110В 2 нормально-открытых + 2 нормально-закрытых контакта с реле РТТ-141 34.0А - это устройство для дистанционного управления трёхфазными асинхронными двигателями с защитой от перегрузок. Бренд КЗЭА обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикул 090320220вв110002400 соответствует модели с катушкой на 110 В переменного тока.

Назначение и область применения

Пускатель электромагнитный ПМА-3200 предназначен для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с напряжением до 660 В и частотой 50–60 Гц. Применяется в системах управления конвейерами, насосами, вентиляторами, компрессорами и другим оборудованием, где требуется частый запуск/остановка.

Технические характеристики

• Тип: электромагнитный пускатель с тепловым реле
• Род тока: переменный (AC)
• Номинальный ток: 40 А
• Напряжение катушки управления: 110 В
• Номинальная мощность при AC-3, 400 В: 18,5 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: РТТ-141, срабатывает при токе 34,0 А
• Номинальное напряжение изоляции: 660 В
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает высокую влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Тип присоединения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Индикация состояния: есть (световая, но без отдельных лампочек - сигнал через состояние контактов)
• Класс выпуска: 20 - соответствие требованиям ГОСТ Р 50030.4.1

Совместимость и монтаж

Пускатель электромагнитный ПМА-3200 монтируется исключительно на монтажную плату или панель. Соединение проводов - винтовое, с возможностью подключения медных жил сечением до 16 мм2. Катушка рассчитана на 110 В переменного тока - нельзя использовать с постоянным током или другими напряжениями. Тепловое реле РТТ-141 предварительно настроено на 34 А; при необходимости регулировки - замена реле на аналог с нужным порогом. Для работы с сетью 220 В или 380 В потребуется другой вариант катушки.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1 и классу выпуска 20. Защита от перегрузок реализована через термореле РТТ-141, которое отключает цепь при длительном превышении тока. Отсутствие степени защиты IP00 означает, что устройство не защищено от попадания пыли, воды и случайного прикосновения - обязательно использование в закрытом электрошкафе. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке.

Преимущества

• Встроенное тепловое реле РТТ-141 обеспечивает автоматическую защиту от перегрузок и обрыва фазы без дополнительных устройств
• Высокая коммутационная способность - 40 А позволяет управлять двигателями до 18,5 кВт
• Климатическое исполнение УХЛ4 делает пускатель пригодным для использования в неотапливаемых помещениях, на улице под крышей, в цехах с высокой влажностью
• Чёткая схема контактов: 2 НО + 2 НЗ позволяют реализовать сложные логические схемы управления, включая реверс и блокировки
• Индикация состояния контактов даёт возможность визуального контроля работы системы

Ограничения применения

• Не применяется в взрывоопасных средах - отсутствует взрывозащита
• IP00 требует обязательной установки внутри электрощита или корпуса - нельзя использовать открыто
• Катушка 110 В несовместима с сетями 220 В, 380 В - при неверном питании произойдёт выход из строя
• Не предназначен для частого включения более 600 раз в час - риск сваривания контактов
• Тепловое реле РТТ-141 имеет фиксированный порог 34 А - при других значениях нагрузки необходимо менять реле

Примеры использования

• Управление насосной станцией в водопроводной системе
• Автоматический запуск вентилятора при достижении заданной температуры
• Реверсивный пуск лебёдки или конвейера с кнопочным пунктом управления
• Контроль работы компрессора в холодильной установке
• Подключение двигателя в системе автоматизации производства с использованием PLC

Практические советы

• Проверьте напряжение питания катушки перед первым включением - 110 В +-10%. Переполюсовка или завышенное напряжение вызывают отказ катушки.
• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - теплоотвод ограничен, особенно при работе на максимальной нагрузке.
• Для долгой службы используйте качественные провода с плотной затяжкой винтов - плохой контакт вызывает нагрев и повреждение контактов.
• Если двигатель часто запускается, проверяйте температуру корпуса каждые 2–3 месяца - перегрев указывает на износ или перегрузку.
• При замене реле РТТ-141 выбирайте аналог с таким же токовым порогом и классом точности - не все реле совместимы по габаритам и механическому интерфейсу.
• Обязательно подключите ОПН (ограничитель перенапряжения) параллельно катушке - продлит срок службы пускателя в сетях с частыми скачками напряжения.
