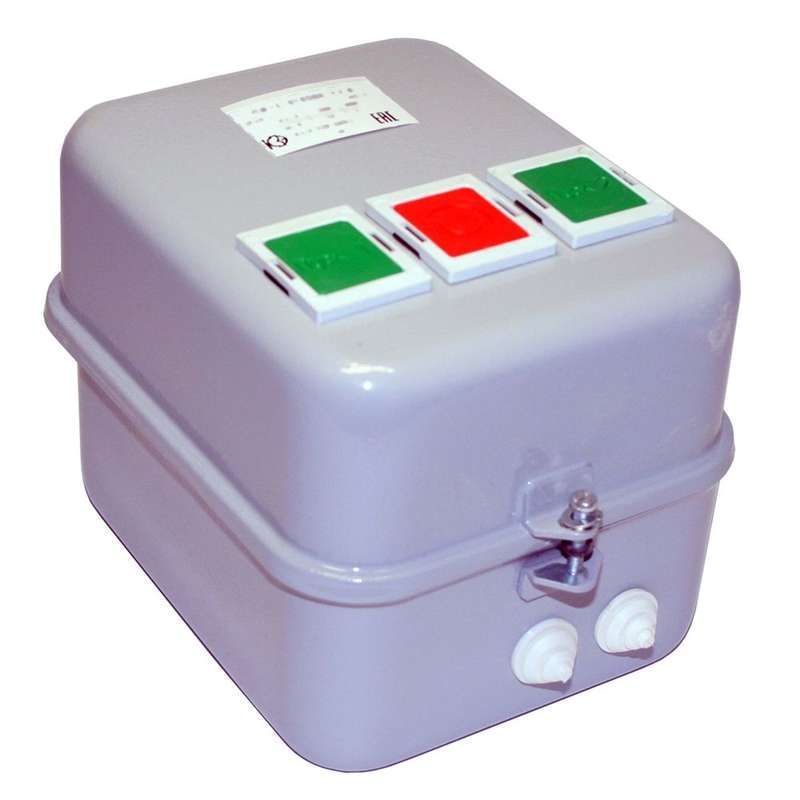

Контактор электромагнитный реверсивный ПМ12-010560 У3 В, 220В, (4з+2р) - 020560422ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный У3 В 220В 4 нормально открытых + 2 нормально закрытых контакта от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Артикулы пм12-010560 и 020560422вв220000010 соответствуют этой модели, которая используется в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный реверсивный У3 В 220В 4 нормально открытых + 2 нормально закрытых контакта применяется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает удалённый запуск, остановку и реверсирование при рабочем напряжении до 660 В и частоте 50–60 Гц. Подходит для стационарных установок: станков, конвейеров, насосов, вентиляторов, где требуется изменение направления вращения.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальное напряжение силовых контактов: 660 В
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Климатическое исполнение: У3 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды
• Способ монтажа: на монтажную плату (печатную плату)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный У3 В 220В 4 нормально открытых + 2 нормально закрытых контакта монтируется на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, указанным в документации производителя. Обязательно соблюдайте полярность при подключении катушки 220 В. Вспомогательные контакты (4 НО + 2 НЗ) позволяют реализовать блокировки между прямыми и обратными цепями, предотвращая одновременное включение обоих контакторов в реверсивной схеме.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Применяется в системах, требующих безопасного реверса. Отдельно рекомендуется использовать ограничители перенапряжений (ОПН) параллельно катушке для снижения импульсов при отключении, особенно в сетях с высокими помехами.

Преимущества

• Чёткая реверсивная функция: два взаимоблокируемых механизма исключают случайное одновременное включение противоположных направлений
• Высокая плотность контактов: 6 вспомогательных контактов (4 НО + 2 НЗ) позволяют строить сложные схемы управления без внешних модулей
• Устойчивость к условиям У3: рассчитан на работу в помещениях с умеренной влажностью и перепадами температур
• Фиксация на плате: удобна для сборки шкафов управления, минимизирует механические нагрузки

Ограничения применения

• Не сред с пылью, брызгами или влагой - степень защиты IP40 не обеспечивает герметичность
• Не предназначен для частого включения/выключения более 600 раз в час - риск перегрева катушки
• Требуется обязательная блокировка в схеме управления: без интерlocks возможен пробой между фазами
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при работе с двигателями

Примеры использования

• Реверсивный привод лебедки - перемещение груза вверх/вниз
• Оборудование для переворота детали на станке
• Ленточные конвейеры с двунаправленным движением
• Системы вентиляции с принудительной сменой режима потока воздуха

Практические советы

• Проверьте посадочные отверстия на плате перед монтажом - расстояние между выводами должно точно совпадать с корпусом контактора
• Подключите ОПН (ограничитель перенапряжений) прямо на клеммы катушки, чтобы продлить срок службы устройства
• Используйте вспомогательные контакты для сигнализации состояния: один НЗ - “двигатель выключен”, один НО - “двигатель вращается”
• При использовании в шкафах управления - обеспечьте достаточное охлаждение вокруг аппарата, так как нагрев при длительном включении может достигать 80 C
• Не путайте этот контактор с пускателем - он не содержит тепловую защиту; всегда сочетайте его с реле перегрузки
