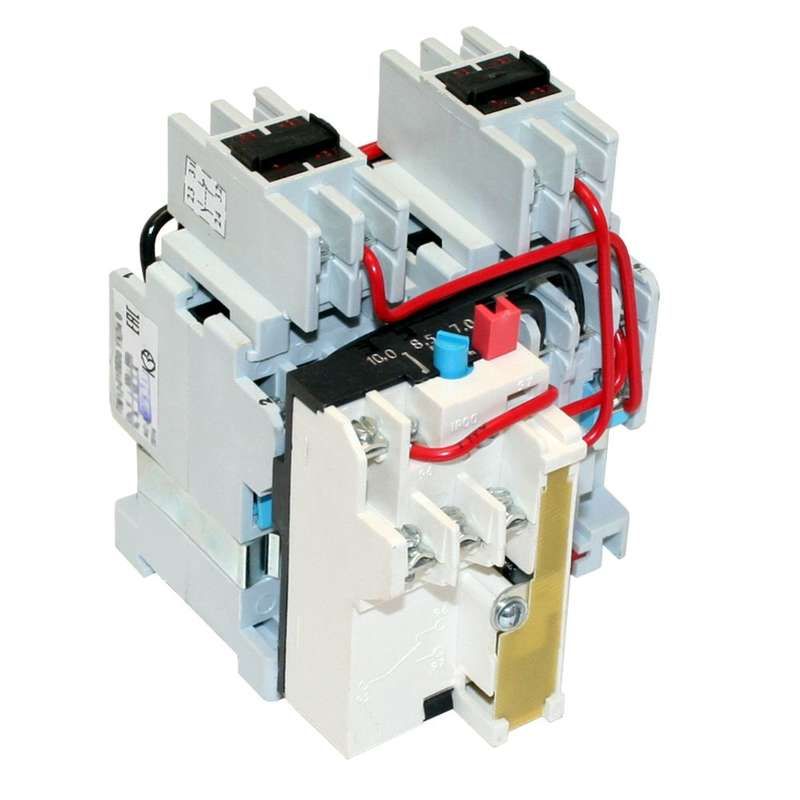

Пускатель электромагнитный ПМ12-010600 УХЛ4 В 380В (4з+2р) РТТ5-10-1 8.50А - 020600420ВВ380001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контакта) РТТ5-10-1 8.50А - это реверсивный пускатель с тепловым реле, предназначенный для дистанционного управления трёхфазными асинхронными двигателями. Бренд КЗЭА и артикул РТТ5-10-1 обеспечивают совместимость с промышленными системами управления, где требуется надёжное включение, выключение и изменение направления вращения.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контакта) РТТ5-10-1 8.50А используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает:

• дистанционный пуск и остановку двигателя;
• реверсирование - изменение направления вращения;
• защиту от длительных перегрузок и обрыва фазы через встроенное тепловое реле.

Подходит для стационарных установок: насосы, вентиляторы, конвейеры, станки с регулярным запуском/остановкой. Применяется в промышленных щитах, автоматизированных линиях, энергоёмких системах с переменным током 50–60 Гц.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 10 А (рабочий ток главной цепи)
• Напряжение катушки управления: 380 В - требует именно такого напряжения для срабатывания; не работает от 220 В или других значений
• Максимальное рабочее напряжение: 660 В - допустимо подключать к сетям до этого значения
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для управления схемами и сигнализации
• Тепловое реле: да - защищает двигатель от перегрева, срабатывает при превышении тока более чем на 10%
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в закрытом шкафу
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не предназначен для DIN-рейки
• Тип присоединения: винтовые зажимы - для подключения проводов сечением до 4 мм2
• Класс выпуска: Class 10A - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1
• Индикация: есть - наличие индикатора состояния (например, горящего светодиода) подтверждает активацию катушки
• Количество световых сигнализаторов: 0 - индикация реализована внутри аппарата, внешних индикаторов нет

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 380В (4 нормально открытых + 2 нормально закрытых контакта) РТТ5-10-1 8.50А монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку. Подключение силовой цепи выполняется через винтовые зажимы - используйте провода сечением 1,5–4 мм2. Катушка управления питается только от 380 В переменного тока - применение 220 В вызовет отказ срабатывания.

Вспомогательные контакты (4 НО + 2 НЗ) можно использовать для:

• блокировки реверса (взаимоблокировка между прямыми и обратными пускателями);
• передачи сигнала в PLC или панель управления;
• индикации состояния включения.

Не забудьте проверить посадочные отверстия и расстояние между крепёжными точками перед установкой - они должны совпадать с вашей платой.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию на соответствие классу 10A. Тепловое реле обеспечивает защиту согласно стандарту IEC 60947-4-1. Однако из-за степени защиты IP00 устройство **не** может использоваться вне электрошкафа - риск поражения током и повреждения от пыли высокий. Обязательно соблюдайте правила электробезопасности: отключите питание перед обслуживанием, используйте средства индивидуальной защиты.

Преимущества

• Встроено тепловое реле - не нужен отдельный элемент защиты, экономия места и стоимости.
• Чёткая комбинация контактов: 4 НО + 2 НЗ - достаточно для большинства реверсивных схем без дополнительных модулей.
• Климатическое исполнение УХЛ4 - надёжная работа в холодных и влажных помещениях (цеха, склады, наружные щитовые).
• Индикация срабатывания - позволяет оперативно определить состояние пускателя без тестера.
• Высокая механическая прочность - конструкция рассчитана на частые включения (до 600 раз в час).

Ограничения применения

• Не применяется в открытом виде - IP00 требует обязательной установки в закрытый шкаф или корпус.
• Катушка управления работает **только** от 380 В - несовместима с сетями 220 В, 110 В, постоянным током.
• Не поддерживает монтаж на DIN-рейку - требует изготовления или наличия монтажной платы.
• Нет внешней индикации - сигналы доступны только через внутреннюю индикацию или подключение к внешним устройствам через вспомогательные контакты.
• Не предназначен для частотного регулирования - только пуск/остановка/реверс.

Примеры использования

• Реверсивная система подъёмного механизма - один пускатель управляет движением вверх, второй - вниз, взаимоблокировка предотвращает одновременное включение.
• Конвейерная лента с возможностью изменения направления движения - пускатель включается по команде с пульта управления.
• Вентиляционная установка с аварийным реверсом - при превышении температуры включается обратный режим для охлаждения.
• Циркуляционный насос в системе отопления - пускатель с тепловым реле защищает двигатель от перегрузки при заклинивании крыльчатки.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - даже 10% отклонения от 380 В могут привести к нагреву или отказу.
• При монтаже на плату используйте изолирующие прокладки - металл корпуса находится под потенциалом!
• Для снижения импульсных помех на катушке установите ограничитель перенапряжения (ОПН) параллельно её выводам - особенно важно при работе с частотниками или сложной автоматикой.
• Не затягивайте винты слишком сильно - это повредит медные контакты и приведёт к перегреву.
• При замене - выбирайте аналог с тем же числом контактов и типом катушки. Артикулы КЗЭА: пм12-010600 и 020600420вв380001910 - подходят как замена.
• Регулярно осматривайте контакты - окисление и подгорание снижают срок службы. Чистите только сухой мягкой щёткой после отключения питания.
