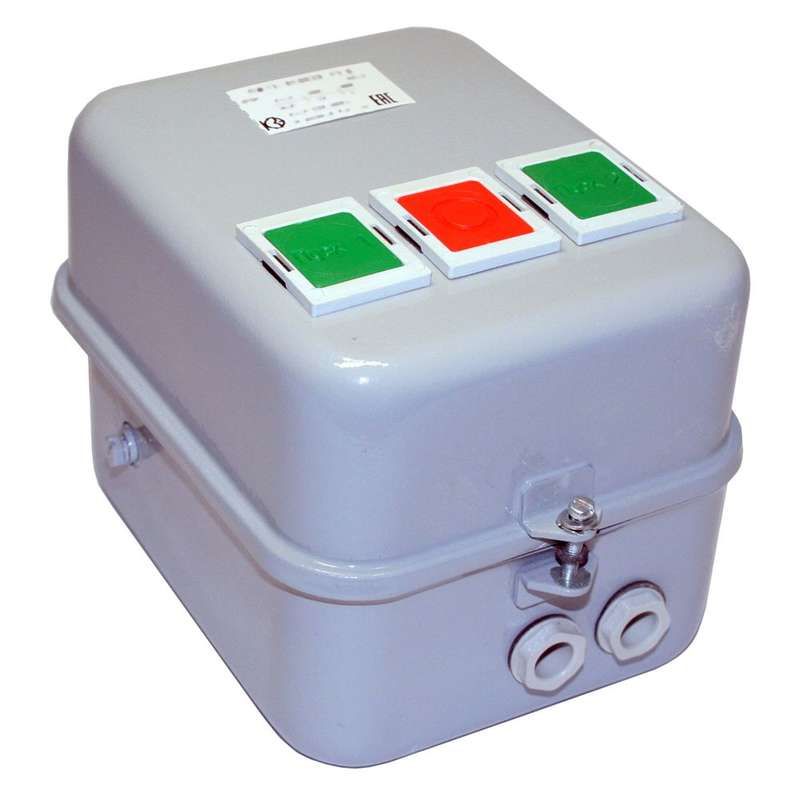

Пускатель электромагнитный ПМ12-010620 У2 В 380В (4з+2р) РТТ5-10-1 8.50А - 020620421ВВ380001910 КашинЗЭА

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А - устройство для дистанционного управления трёхфазными электродвигателями с тепловой защитой от перегрузок. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленных условиях. Артикулы 020620421вв380001910 и пм12-010620 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А предназначен для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Управление происходит через катушку 380 В переменного тока - сигнал подаётся с кнопочного пункта, PLC или другого контроллера.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток главной цепи)
• Напряжение катушки управления: 380 В AC
• Максимальное рабочее напряжение: 660 В AC
• Номинальная мощность: 4 кВт (при 380 В)
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тепловое реле: да, встроено, регулируемое под нагрузку двигателя
• Степень защиты: IP54 - защита от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от -25C до +55C
• Способ монтажа: на монтажную плату (панель)
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор положения)
• Род тока: переменный (AC), 50/60 Гц
• Тип пускателя: нереверсивный - не позволяет менять направление вращения двигателя

Совместимость и монтаж

Пускатель электромагнитный У2 380В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А монтируется на DIN-рейку или жесткую металлическую панель. Винтовое подключение требует предварительной зачистки проводов и плотного затягивания клемм - рекомендуется момент 0,5–0,7 Нм. Главные контакты рассчитаны на медные провода сечением до 4–6 мм2. Вспомогательные контакты подходят для слаботочных цепей управления (до 10 А). Убедитесь, что место установки имеет доступ для обслуживания и теплоотвода - корпус нагревается при работе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP54 снижает риск повреждения от пыли и влаги. Тепловое реле автоматически отключает питание при превышении допустимой температуры обмоток двигателя. Для защиты катушки от коммутируемых импульсов рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке - особенно в системах с частотным преобразователем или длинными кабелями.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты
• Четкая комбинация контактов (4 НО + 2 НЗ) удобна для схем управления с самоблокировкой
• Высокая степень защиты IP54 - подходит для цехов с пылью и влажностью
• Индикация положения контактов упрощает диагностику
• Надёжная конструкция от КЗЭА г.Кашин - проверена в промышленных условиях

Ограничения применения

• Не подходит для реверсивных схем - нельзя изменить направление вращения двигателя
• Максимальная температура окружающей среды - +55C; при более высоких значениях требуется принудительное охлаждение
• Не предназначен для частого включения/выключения (>600 раз/час) - возможен износ контактов
• Не используется во взрывоопасных зонах - отсутствует взрывозащита
• Требуется правильный подбор теплового реле под ток двигателя - завышенная настройка снижает защиту

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, защита от сухого хода
• Конвейер на пищевом производстве - запуск/остановка по команде оператора
• Вентилятор в HVAC-системе - работа по расписанию через таймер
• Компрессор в pneumatic-станции - аварийная остановка при перегреве

Практические советы

• Выбирайте тепловое реле с номиналом, близким к току двигателя (не выше 110%). Для двигателя 8,5 А используйте реле на 8–10 А.
• Проверьте соответствие напряжения катушки (380 В) - подача 220 В вызовет отказ включения.
• При использовании с частотником или дросселем установите ОПН на катушку - это продлит срок службы.
• Не забывайте про заземление корпуса - обязательное условие безопасности.
• При сборке схемы учтите расположение контактов: 4 НО можно использовать для блокировки, 2 НЗ - для сигнализации “двигатель остановлен”.
• Регулярно осматривайте клеммы - окисление и ослабление контактов - основные причины отказов.
