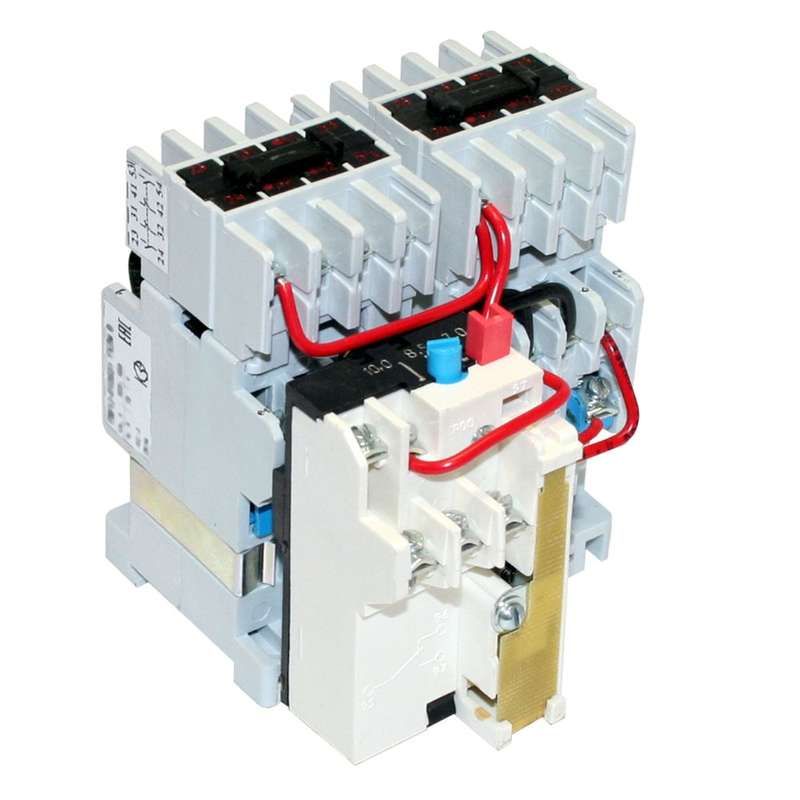

Пускатель электромагнитный ПМ12-010600 УХЛ4 В, 220В, (6з+4р), РТТ5-10-1, 8,50А - 020600640ВВ220001910 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 6 нормально открытых + 4 нормально закрытых контактов с реле РТТ5-10-1 8.50А от КЗЭА - это реверсивный пускатель с тепловой защитой, предназначенный для управления трёхфазными двигателями до 4 кВт. Артикулы пм12-010600 и 020600640вв220001910 соответствуют одному устройству, сочетающему коммутацию и защиту в одном корпусе.

Назначение и область применения

Пускатель электромагнитный УХЛ4 используется для дистанционного пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленном оборудовании: насосы, вентиляторы, конвейеры, станки. Тепловое реле РТТ5-10-1 обеспечивает защиту от перегрузок и обрыва фазы. Работает в сетях переменного тока 50/60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение катушки управления: 220 В AC
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 4 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 6
• Тип пускателя: реверсивный
• Тепловое реле: да, модель РТТ5-10-1, ток срабатывания 8,5 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без внешней защиты, требует установки в защищённую панель
• Способ монтажа: на монтажную плату (панель)
• Класс тепловой защиты: 10A - время срабатывания при 1,2×Iн ≈ 20 минут
• Подключение главной цепи: винтовые зажимы
• Индикация состояния: есть (светодиоды или механический индикатор - тип не указан)
• Световые сигнализаторы: 0

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 монтируется исключительно на монтажную плату - не предназначен для крепления на DIN-рейку. Винтовое подключение проводов позволяет надёжно фиксировать жилы сечением до 4–6 мм2. Обязательно соблюдать посадочные размеры и шаг крепёжных отверстий, указанные в чертежах производителя. Катушка управления рассчитана на 220 В AC - нельзя использовать с постоянным током или другим напряжением. Для предотвращения пробоя изоляции при отключении катушки рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Тепловое реле РТТ5-10-1 имеет сертификат соответствия. Применение в средах с высокой взрывоопасностью или химической активностью не допускается - степень защиты IP00 не обеспечивает герметичность. Устройство не предназначено для работы в условиях прямого попадания воды, масла или пыли - требуется установка в электрошкаф с классом защиты не ниже IP54.

Преимущества

• Комбинированная функция: коммутация + защита от перегрузки в одном устройстве
• Высокая плотность контактов: 10 вспомогательных контактов (4 НО + 6 НЗ) позволяют реализовать сложные схемы управления без дополнительных модулей
• Реверсивная схема встроена - не нужен второй пускатель для изменения направления вращения
• Климатическое исполнение УХЛ4 гарантирует работу в холодных и влажных помещениях (например, на открытых площадках или в неотапливаемых цехах)
• Индикация состояния упрощает диагностику и обслуживание

Ограничения применения

• Не применяется вне защищённых шкафов - IP00 не защищает от пыли, влаги, механических повреждений
• Недопустимо использование в системах с частотным регулированием - реле РТТ5-10-1 реагирует только на ток, а не на гармоники
• Не подходит для частых включений более 600 раз в час - риск сваривания контактов
• Требуется точное соответствие напряжения катушки 220 В AC - при отклонении возможны отказы или перегрев
• Отсутствует возможность расширения числа контактов - все контакты встроенные, без возможности подключения дополнительных блоков

Примеры использования

• Управление насосом в системе водоснабжения - пуск, остановка, реверс при необходимости продувки труб
• Конвейерная лента с двумя режимами движения - прямой и обратный ход
• Вентилятор в цеху с автоматическим переключением скорости через реверс
• Оборудование с двухпозиционным управлением: кнопки “Пуск”, “Стоп” и “Реверс” на пульте

Практические советы

• При монтаже на плату используйте изолирующие прокладки - металлическая рамка пускателя может замыкать соседние дорожки
• Проверьте сечение проводов: для тока 10 А оптимально 2,5–4 мм2 медных жил
• Если двигатель часто запускается, убедитесь, что тепловое реле РТТ5-10-1 выставлено точно на 8,5 А - завышенная настройка снижает защиту
• Для долговечности контактов избегайте частых включений под нагрузкой - лучше применять предварительное отключение через контактор
• При использовании в условиях низких температур (ближе к −40 C) проверяйте эластичность изоляции перед первым включением
• Не забывайте про ОПН - даже если он не указан в базовой комплектации, его установка продлит срок службы катушки
