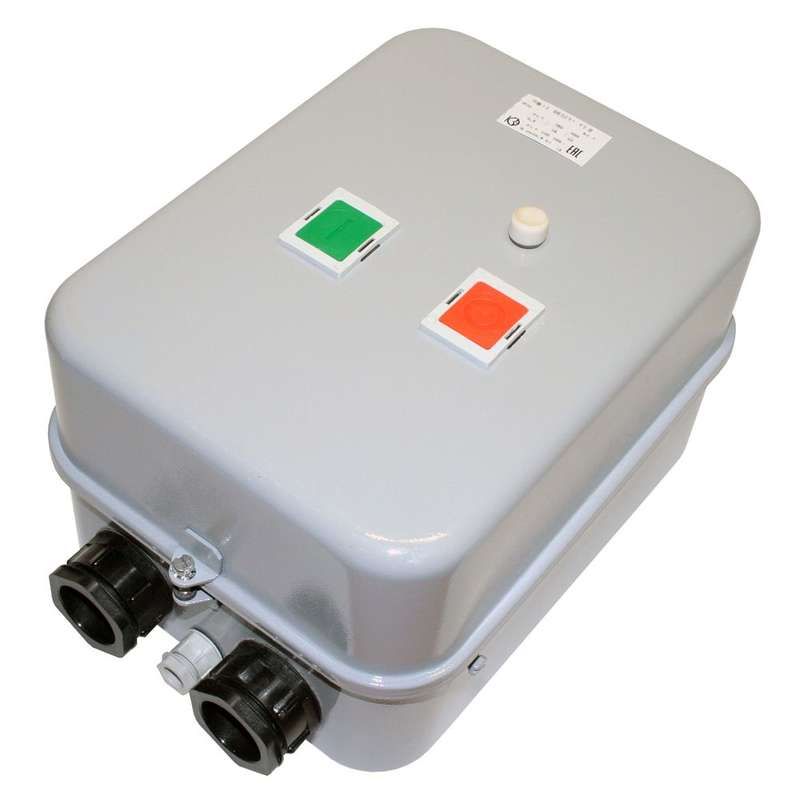

Пускатель электромагнитный ПМ12-063231 У2 В, 220В, РТТ-231, 63,0А - 060231221ВВ220000900 КашинЗЭА

Пускатель электромагнитный У2 В, 220В, 63,0А, с реле РТТ-231 - это устройство для дистанционного запуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором, оснащённое тепловой защитой от перегрузок. Произведённый компанией КЗЭА, этот пускатель рассчитан на работу в промышленных системах управления с напряжением до 660 В и применяется там, где требуется надёжная коммутация больших токов.

Назначение и область применения

Пускатель электромагнитный У2 В, 220В, 63,0А, с реле РТТ-231 предназначен для автоматического управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Он обеспечивает:

• дистанционный пуск и остановку ;
• реверсирование направления вращения;
• защиту от длительной перегрузки и обрыва фазы через встроенное тепловое реле РТТ-231.

Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Применяется в цепях переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку этого значения без перегрева.
• Напряжение катушки управления: 220 В AC - требует питания именно этой величины для срабатывания; не совместим с 380 В или постоянным током.
• Номинальное напряжение силовых контактов: 660 В - допустимый максимум для рабочего напряжения в цепи двигателя.
• Защита от перегрузки: да, с термореле РТТ-231 - регулируемая защита по времени и току, предотвращает повреждение двигателя при затянувшейся перегрузке.
• Количество контактов: 3 НО (нормально открытые), 2 НЗ (нормально закрытые), 2 РО (размыкающие), 2 ЗО (замыкающие) - позволяет реализовать сложные схемы управления, включая блокировки и сигналы.
• Степень защиты IP54: защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды с любого направления.
• Максимальная температура окружающей среды: +55 C - нельзя использовать в условиях выше этой температуры без принудительного охлаждения.
• Тип соединения: винтовые зажимы - требуют периодической проверки момента затяжки.
• Индикация: один светодиод/лампа - показывает состояние включения (горит при активированной катушке).
• Способ монтажа: на монтажную плату - не имеет креплений для DIN-рейки, устанавливается на жесткий основание с болтами.
• Класс выпуска: 20 - соответствует старому классификационному ряду, указывает на тип исполнения и срок службы.

Совместимость и монтаж

Пускатель электромагнитный У2 В, 220В, 63,0А, с реле РТТ-231 не предусматривает установку на DIN-рейку. Монтировать необходимо на прочную металлическую или пластиковую платформу с возможностью крепления четырьмя болтами. Подключение проводов - исключительно винтовое: используйте медные многожильные провода с опрессовкой наконечниками, чтобы избежать ослабления контакта при вибрации. Обязательно соблюдайте полярность при подключении катушки управления - неверное подсоединение не вызовёт выхода из строя, но пускатель просто не будет работать.

Не рекомендуется устанавливать рядом с источниками высоких температур (печи, нагреватели) или в местах с повышенной вибрацией без демпферов. Для снижения импульсных помех на катушку можно дополнительно установить ограничитель перенапряжения ОПН параллельно её выводам - особенно актуально при использовании с частотными преобразователями.

Безопасность и стандарты

Пускатель электромагнитный У2 В, 220В, 63,0А, с реле РТТ-231 соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для контакторов и пускателей. Тепловое реле РТТ-231 сертифицировано на соответствие ГОСТ 30207.1. Его степень защиты IP54 гарантирует безопасную работу в помещениях с пылью и влажностью, однако не предназначено для наружной установки или воздействия прямого потока воды. Все материалы корпуса самозатухающие, что соответствует нормам пожаробезопасности.

Преимущества

• Встроенные тепловое реле и индикатор позволяют отказаться от внешних элементов защиты и контроля, экономя место в щите.
• Высокий уровень механической износостойкости благодаря классу 20 - рассчитан на долгую службу даже при частых включениях.
• Гибкая система вспомогательных контактов (3НО+2НЗ+2РО+2ЗО) поддерживает почти все распространённые схемы управления, включая реверс и аварийную остановку.
• Фирменное качество сборки от КЗЭА - известный производитель с опытом более 50 лет в области промышленной автоматизации.

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50/60 Гц.
• Недопустимо применение при температуре выше +55 C - риск перегрева катушки и сбоев в работе реле.
• Отсутствует возможность монтажа на DIN-рейку - требует подготовки специальной площадки.
• Не является взрывозащищённым - не используется во взрывоопасных зонах (Zone 1/2, Div. 1/2).
• Не подходит для частотного управления - при питании двигателя через частотный преобразователь тепловое реле может давать ложные срабатывания.

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения.
• Управление конвейерной лентой на пищевом производстве.
• Реверсивный пуск шлифовального станка с кнопочной станцией.
• Циклическое включение вентилятора системы охлаждения технологического оборудования.

Практические советы

• Проверьте момент затяжки винтов после первых 10–20 включений - они могут немного ослабнуть при прогреве.
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что он не перегревается - возможно, потребуется дополнительное охлаждение или переход на пускатель с более высоким классом износостойкости.
• Для удобства обслуживания заводите отдельные клеммы для катушки управления - так проще диагностировать её работоспособность без отключения всей цепи.
• При замене реле РТТ-231 обязательно выбирайте аналог с точно такой же токовой характеристикой - изменение порога срабатывания может привести к преждевременному отключению или, хуже того, к выходу двигателя из строя.
• Обратите внимание на артикулы: 060231221вв220000900 и пм12-063231 - это два варианта одного устройства, отличающиеся лишь форматом номера. Уточняйте заказ по обоим.
