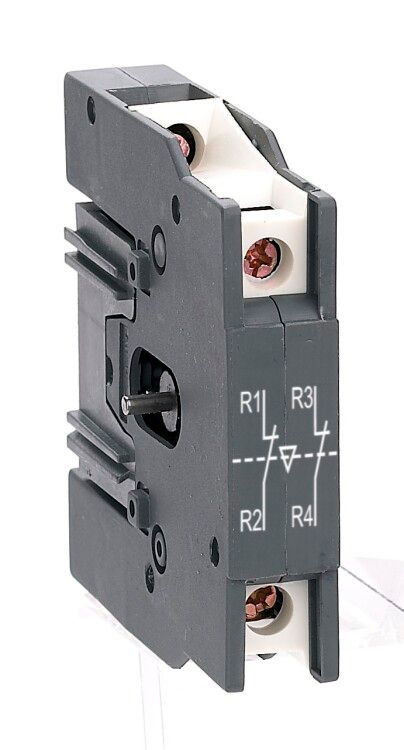

Механизм блокировки БМ-03 для контакторов КМ-102 КМ-103 9-32А DEKraft 24117DEK APC

Механизм блокировки для контакторов КМ-102, КМ-103 9-32А БМ-03 от DEKraft - это механическое устройство, предотвращающее одновременное включение двух контакторов в цепях управления. Применяется в системах с переключением нагрузки, где важна безопасность и взаимоблокировка. Артикул 24117dek соответствует сериям КМ-102 и КМ-103.

Назначение и область применения

Механизм блокировки БМ-03 используется для предотвращения одновременного включения двух контакторов - например, при управлении двигателем в прямом и обратном направлении. Это исключает риск короткого замыкания на шинах питания из-за параллельного срабатывания. Устройство предназначено для работы в системах автоматизации, где применяются контакторы серии КМ-102 и КМ-103 током 9–32 А. Подходит для установки в распределительных щитах, на станках, конвейерах и других объектах промышленной автоматики.

Технические характеристики

• Тип устройства: механическая блокировка с дополнительными контактами
• Количество нормально замкнутых (НЗ) контактов: 2
• Токовая нагрузка контактов: совместима с контактами контакторов КМ-102/КМ-103 (до 32 А)
• Способ монтажа: крепление на монтажную плату между контакторами
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или щита
• Электропотребление: отсутствует - полностью механическое устройство
• Соответствие стандартам: ТР ТС 004/2011 (безопасность оборудования низкого напряжения)

Совместимость и монтаж

Механизм блокировки БМ-03 совместим только с контакторами серии КМ-102 и КМ-103 от DEKraft, имеющими номинальный ток 9–32 А. Для установки требуется вынуть два соседних контактора, поместить БМ-03 между ними так, чтобы защелки механизма плотно вошли в фиксирующие пазы. Монтаж выполняется на монтажную плату - устройство не крепится болтами. После установки проверьте свободное перемещение рычагов: при включении одного контактора другой должен быть механически заблокирован. Электрическая часть (2НЗ контакта) подключается последовательно в цепь управления второго контактора - обеспечивает дополнительную электрическую блокировку.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011, что гарантирует соответствие нормам безопасности для оборудования, работающего при напряжении до 1000 В переменного тока. Отсутствие собственного энергопотребления снижает риск перегрева и отказов. Однако из-за степени защиты IP00 использование вне закрытого корпуса запрещено - доступ к токоведущим частям возможен при открытой крышке щита.

Преимущества

• Не требует внешнего питания - надежно работает даже при отключении сети
• Двойная блокировка: механическая + электрическая (через 2НЗ контакта)
• Простая установка - не нужны дополнительные крепления или провода
• Совместимость с широким диапазоном токов (9–32 А) в рамках одной серии контакторов
• Высокая долговечность благодаря отсутствию электронных компонентов

Ограничения применения

• Подходит только для контакторов DEKraft серии КМ-102 и КМ-103 - несовместим с другими брендами или моделями
• IP00 - нельзя использовать в условиях пыли, влаги или открытых площадках
• Не поддерживает блокировку более чем двух контакторов одновременно
• Требует точного расположения контакторов - зазор между ними должен соответствовать габаритам БМ-03
• Не рекомендуется применять в цепях с высокочастотным переключением - механический износ контактов возрастает

Примеры использования

• Переключение направления вращения двигателя - предотвращает одновременное включение прямого и обратного контактора
• Автоматические системы с резервированием питания - блокирует работу основного и резервного контактора одновременно
• Конвейеры с реверсивным управлением - исключает аварийное срабатывание при ошибке оператора
• Щитовые комплекты с несколькими пускателями - повышает уровень безопасности при обслуживании

Практические советы

• Перед монтажом проверьте, что контакторы имеют одинаковый шаг крепления - иначе БМ-03 не установится
• При использовании в щите с ограниченным пространством учтите, что механизм увеличивает общую ширину сборки на 15–20 мм
• Проверяйте состояние механических элементов каждые 6 месяцев - особенно при частом переключении
• Не используйте БМ-03 в качестве единственной защиты - всегда комбинируйте с аппаратной защитой (например, тепловыми реле)
• При замене контактора - обязательно подбирайте аналогичный типоразмер (9–32 А) и ту же серию КМ-102/КМ-103
