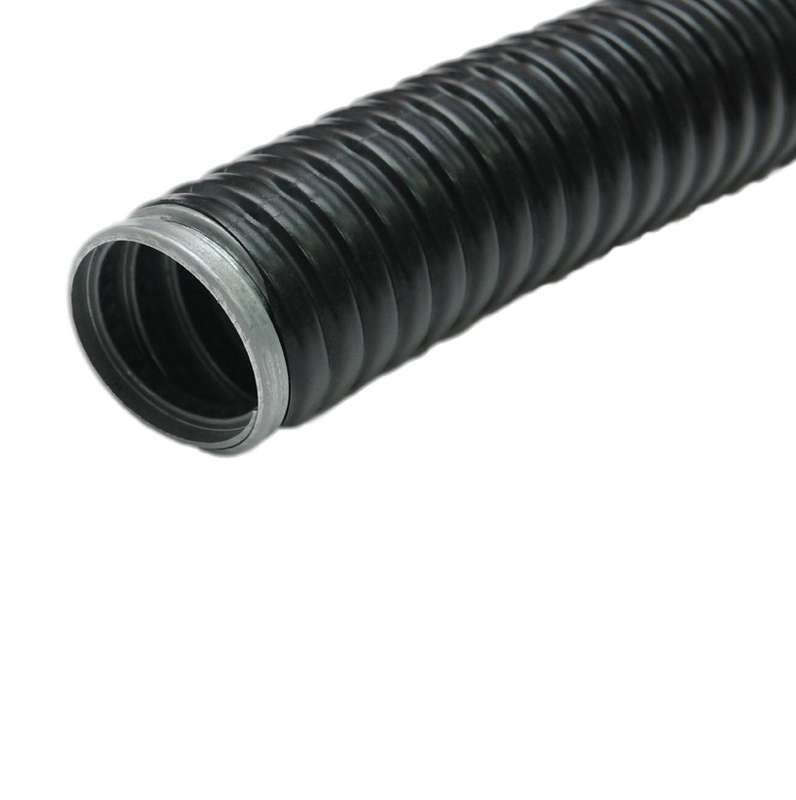

Урал Пак МР-1001020-050 Металлорукав Р3-ЦП-20 d20мм без протяжки черн (уп.50м) У.ПАК

Металлорукав Р3-ЦП-20 от Урал Пак - гибкий защитный рукав из стали с негорючей виниловой изоляцией, предназначенный для безопасной прокладки кабелей в условиях механических нагрузок и агрессивной среды. Артикул MR-1001020-050 обеспечивает надежную изоляцию проводов при температурах от -40C до +60C и защищает от пыли и струй воды (IP65).

Назначение и область применения

Металлорукав Р3-ЦП-20 используется для защиты кабельных линий от механических повреждений, воздействия влаги, пыли и химических веществ. Подходит для прокладки в помещениях и на открытых участках, где есть риск ударов, перетирания или давления. Применяется на промышленных объектах: станках, конвейерах, энергоустановках, в зонах с повышенной пожарной опасностью и во взрывоопасных средах.

Технические характеристики

• Материал корпуса: сталь, неоцинкованная
• Номинальный внутренний диаметр: 20 мм
• Внешний диаметр: 25,7 мм
• Внутренний проход: 18,7 мм - позволяет пропускать кабели с внешним диаметром до 18 мм
• Изоляция: один слой огнезащитного поливинилхлорида (PVC), черного цвета
• Степень защиты: IP65 - полностью герметична против пыли, выдерживает струи воды из любого направления
• Разрывное усилие: 600 Н (эквивалентно 60 кгс) - способен выдерживать значительное натяжение
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких условиях
• Статический радиус изгиба: 100 мм - минимальный допустимый радиус изгиба при фиксированной установке
• Длина бухты: 50 метров
• Гибкость: высокая - легко формируется вокруг препятствий
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав Р3-ЦП-20 совместим со всеми типами силовых и контрольных кабелей, соответствующих по диаметру внутреннему проходу (до 18,7 мм). Для монтажа используйте специальные фитинги, муфты или зажимы с подходящими посадочными размерами. Поскольку уплотнение отсутствует, необходимо самостоятельно герметизировать вход/выход кабеля через рукав - например, с помощью термоусадочных трубок или резиновых вводов. Не рекомендуется растягивать рукав сверх разрывного усилия (600 Н). При изгибе соблюдайте минимум 100 мм радиуса - иначе возникнет риск деформации или повреждения стенок.

Безопасность и стандарты

Металлорукав Р3-ЦП-20 соответствует требованиям по пожаробезопасности: материал PVC не распространяет горение и самозатухает. Степень защиты IP65 гарантирует работу в запыленных и влажных средах. Соответствует нормам для промышленного оборудования, включая зоны с потенциально взрывоопасной атмосферой (при условии правильной комплектации вводов).

Преимущества

• Высокая прочность стального плетения - выдерживает сдавливание и удары
• Негорючая виниловая изоляция снижает риск возгорания
• IP65 - надежная защита от пыли и воды без дополнительных кожухов
• Широкий температурный диапазон - подходит для сурового климата
• Гибкость - удобен для прокладки в труднодоступных местах
• Длинная бухта (50 м) - экономит время и расходы на стыковку

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Отсутствие уплотнений требует обязательной герметизации на концах - иначе влага и пыль попадут внутрь
• Не следует использовать в средах с агрессивными растворителями, маслами или кислотами - PVC может разрушаться
• Запрещено превышать радиус изгиба менее 100 мм - это вызывает трещины в металле и нарушение целостности изоляции
• Не рассчитан на частые циклы изгибов - не подходит для подвижных механизмов с динамической нагрузкой

Примеры использования

• Защита кабелей питания на автоматизированных линиях производства
• Прокладка сигнальных проводов в цехах с высокой запыленностью
• Монтаж кабелей в холодильных камерах и на улице при низких температурах
• Изоляция проводов вблизи сварочных аппаратов - благодаря негорючему покрытию
• Фиксация кабелей в зонах с риском механического повреждения (например, около транспортеров)

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля (не более 18 мм) помещается внутри рукава - иначе будет затруднена протяжка
• Для длинных трасс используйте направляющие ролики - так предотвращается перегиб и износ
• На выходах кабеля обязательно закрепите вводы с уплотнением - даже если рукав сам по себе герметичен, концевые зоны остаются уязвимыми
• При работе в условиях низких температур (+5 C и ниже) согревайте рукав перед изгибом - металл становится хрупче
• Храните бухту в сухом месте, избегая прямого солнечного света - UV-лучи со временем ускоряют старение PVC
• При замене старого рукава - выбирайте аналогичный артикул MR-1001020-050 от Урал Пак, чтобы сохранить соответствие по характеристикам и сертификатам
