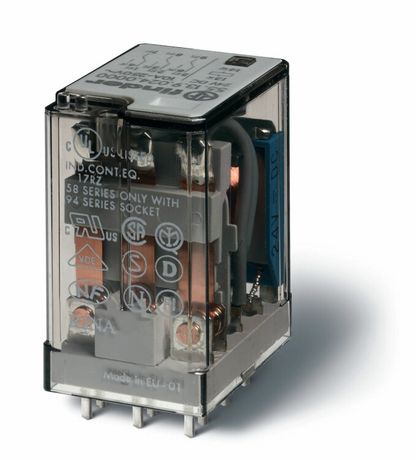

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi; катушка 24В DC | 551390240000 Finder 55.13.9.024.0000

Электромеханическое реле Finder 55.13.9.024.0000 - компактное промежуточное реле с тремя переключающими контактами на 10 А, рассчитанное на управление постоянным током напряжением 24 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 55.13.9.024.0000 используется для коммутации слаботочных и умеренно мощных цепей в электронных системах. Благодаря трём переключающим контактам (3CO) позволяет одновременно управлять несколькими нагрузками - например, включать/выключать несколько устройств из одного сигнала. Применяется в контроллерах, пультах управления, промышленной автоматике, медицинском оборудовании и бытовой технике.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три однополюсных переключающих контакта)
• Тип контактов: нормально открытый (NO) / нормально закрытый (NC) - каждый контакт имеет оба состояния
• Материал контактов: серебро-никель (AgNi) - повышает долговечность при переключении
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/Pin-through)
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Управление: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.13.9.024.0000 предназначено для монтажа на печатную плату через выводы. Для правильного монтажа используйте отверстия с шагом, соответствующим расстоянию между ногами реле - проверьте чертёж в спецификации производителя. Катушка требует стабилизированного напряжения 24 В постоянного тока; скачки напряжения свыше +-10 % могут снижать срок службы. Максимальная плотность тока на контактах - 10 А, не превышайте этот предел даже кратковременно.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Сертифицировано для работы в условиях промышленной автоматики. Отсутствуют внутренние взрывоопасные элементы - не требует взрывозащиты. IP20 не обеспечивает защиту от влаги - не применяйте в сырых помещениях или на улице.

Преимущества

• Высокая надёжность контактов благодаря материалу AgNi - меньше окисления и дугового износа
• Миниатюрный форм-фактор - экономия места на плате
• Три переключающих контакта в одном корпусе - замена трёх одноканальных реле
• Свободная полюсность катушки - упрощает проектирование схем
• Соответствие промышленным стандартам - совместимость с большинством систем контроля

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Не рекомендуется для высокочастотных переключений более 1000 операций в час - возможен преждевременный износ контактов
• Использование при напряжении выше 24 В +-10 % может вызвать перегрев катушки и выход из строя
• Не подходит для коммутации индуктивных нагрузок свыше 10 А - требуется дополнительная защита (диод, RC-цепочка)
• Не следует применять в условиях экстремального холода ниже −25 C или жары выше +40 C

Примеры использования

• Управление тремя двигателями в конвейерной линии одним сигналом от ПЛК
• Переключение режимов работы станка (быстрый/медленный ход, останов)
• Автоматизация освещения в шкафах управления
• Коммуникация между модулями в медицинских аппаратах
• Системы аварийного отключения с резервированием каналов

Практические советы

• При проектировании платы учтите посадочные размеры - зазор между выводами реле должен точно соответствовать его типоразмеру
• Для индуктивных нагрузок (катушки, реле, двигатели) обязательно установите демпферную цепь (диод параллельно нагрузке)
• Не располагайте реле рядом с источниками тепла - перегрев снижает срок службы катушки
• Проверяйте целостность контактов мультиметром перед первым запуском - особенно при длительном хранении
• При замене аналогичного реле - убедитесь, что новый экземпляр Finder 55.13.9.024.0000 имеет ту же коммутационную способность и тип контактов
