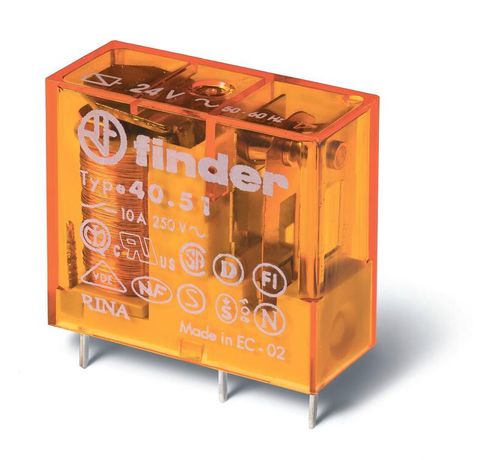

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 1СO 10A | 405190900000 Finder 40.51.9.090.0000

Электромеханическое реле Finder 40.51.9.090.0000 - компактное промежуточное реле с одинарным переключающим контактом на 10 А, рассчитанное на управление постоянным током 90 В. Подходит для установки на печатную плату или в разъёмную розетку, обеспечивает надёжное коммутирование в автоматических системах с ограниченным пространством.

Назначение и область применения

Реле Finder 40.51.9.090.0000 используется для управления нагрузками средней мощности в цепях постоянного тока. Его основная задача - изолировать слаботочную управляющую цепь от силовой, передавая сигнал через механический контакт. Применяется в устройствах автоматизации, контроллерах, промышленной аппаратуре, системах безопасности и оборудовании с жесткими требованиями к габаритам.

Технические характеристики

• Напряжение катушки: 90 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контакта: 1CO (одинарный переключающий, SPDT)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: на печатную плату или в разъёмную розетку
• Шаг выводов: 5 мм - совместим с типовыми платами и базами
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Тип управления: моностабильное - возвращается в исходное положение после снятия напряжения
• Поляризация: свободная - можно подключать любым способом, полярность не важна
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Корпус: пластиковый, самозатухающий
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 40.51.9.090.0000 имеет стандартизованные выводы с шагом 5 мм, что позволяет использовать его как прямо на печатной плате, так и в специальной розетке (например, серии 70.51). Для монтажа на плату требуется паяльник с точечным нагревом - избегайте перегрева выводов более чем 260C в течение 5 секунд. Разъёмная розетка упрощает замену без пайки. Обязательно проверьте соответствие ширины розетки - она должна соответствовать корпусу реле (не шире 15,5 мм).

Безопасность и стандарты

Реле соответствует европейским нормам EN 61810-1/2/7, которые регламентируют безопасность, долговечность и электрические параметры промежуточных реле. Сертификация гарантирует отказоустойчивость при работе в условиях повышенной влажности и колебаний температуры. Контакты AgNi обеспечивают высокую стойкость к свариванию и эрозии даже при частых включениях.

Преимущества

• Компактные размеры позволяют экономить место на плате
• Гибкая система монтажа - можно выбрать пайку или быстрый разъём
• Высокая надёжность контактов AgNi при переключении индуктивных нагрузок
• Не требует соблюдения полярности при подключении катушки
• Поддерживает частые включения - срок службы до 1 млн операций

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пыли
• Запрещено применять в цепях переменного тока - катушка рассчитана только на 90 В DC
• Не рекомендуется для управления мощными двигателями или светодиодными источниками света без демпферных цепей
• При использовании в розетке необходимо выбирать оригинальные или совместимые базы - не все разъёмы подходят физически

Примеры использования

• Управление клапанами в системах автоматического контроля
• Переключение режимов работы станков и конвейеров
• Интерфейсы между PLC и внешними устройствами
• Системы сигнализации и аварийного отключения
• Автомобильная электроника с питанием от 90 В постоянного тока

Практические советы

• При монтаже на плату используйте паяльник с терморегулятором - перегрев повредит внутренние элементы
• Для индуктивных нагрузок (катушки, реле, двигатели) обязательно подключите демпферную цепь (диод или RC-цепь) параллельно контакту
• Проверяйте посадочные отверстия на плате - они должны точно соответствовать шагу 5 мм
• Если реле будет работать в условиях частых включений, убедитесь, что нагрузка не превышает 10 А - перегрузка снижает срок службы контактов
• Для удобной замены предпочтительно использовать розетку - особенно в сервисных и ремонтных зонах
