Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 110В DC | 553391100090 Finder 55.33.9.110.0090

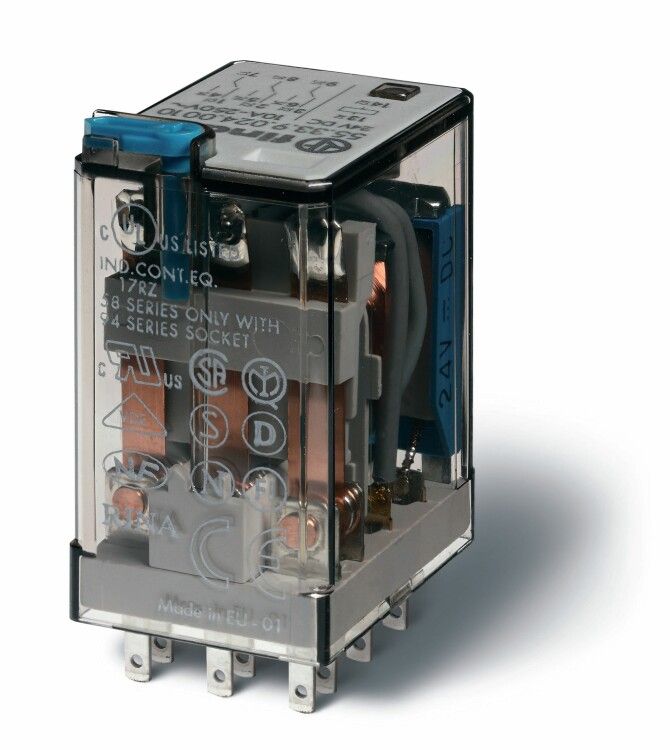

Реле Finder 55.33.9.110.0090 - миниатюрное электромеханическое промежуточное реле с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А в цепях постоянного тока 110 В. Устройство устанавливается в стандартную розеточную платформу, что упрощает замену и обслуживание. Подходит для автоматизации оборудования, систем управления и распределения сигналов.

Назначение и область применения

Реле Finder 55.33.9.110.0090 используется для управления мощными цепями слаботочным сигналом. Благодаря трём переключающим контактам типа CO (перекидной), оно позволяет одновременно размыкать одну цепь и замыкать другую. Применяется в системах автоматики, панелях управления, станках, конвейерах, системах освещения и HVAC, где требуется надёжная изоляция между управляющей и силовой цепью.

Технические характеристики

• Напряжение катушки: 110 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контактов: 3×CO (три перекидных контакта)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Полярность: определённая - важно соблюдать правильное подключение + и – на катушке
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Индикация: светодиод показывает наличие напряжения на катушке
• Кнопка теста: позволяет проверить работу реле без подачи сигнала управления
• Встроенный диод: гасит обратную ЭДС при отключении катушки, защищает управляющую схему
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Корпус: пластиковый, самозагасаемый

Совместимость и монтаж

Реле Finder 55.33.9.110.0090 имеет штепсельное подключение - вставляется в стандартную розетку типа 55. Монтаж осуществляется на DIN-рейку через совместимую базу. Для установки достаточно вставить реле в розетку до щелчка. Контакты находятся снизу - подключение проводов выполняется к клеммам розетки. Обязательно используйте розетку, соответствующую серии 55. Не применяйте с другими типами розеток - возможна механическая несовместимость и плохой контакт.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с учётом встроенных компонентов). Встроенная защитная диодная цепь снижает риск повреждения чувствительной электроники. Сертифицировано для работы в контролируемых условиях - не предназначено для взрывоопасных зон или открытых площадок.

Преимущества

• Высокая надёжность контактов AgNi - долгий срок службы даже при частых включениях
• Встроенные LED и кнопка теста позволяют диагностировать работоспособность без инструментов
• Диод на катушке исключает необходимость внешней защиты
• Штепсельный монтаж обеспечивает быструю замену без пайки и демонтажа проводов
• Компактный форм-фактор экономит место на панели

Ограничения применения

• Не использовать во влажных, пыльных или outdoor-объектах - IP20 не обеспечивает защиту от окружающей среды
• Подходит только для постоянного тока 110 В - нельзя применять в сетях переменного тока
• Ограниченная рабочая температура: ниже −25C и выше +40C - возможны отказы
• Не рекомендовано для коммутации высоких импульсных нагрузок (например, мощные двигатели без фильтров)
• Положительная полярность обязательна - неверное подключение катушки может привести к выходу из строя

Примеры использования

• Переключение режимов работы станка: включение охлаждения при старте и выключение при остановке
• Автоматический запуск вентилятора при достижении заданной температуры
• Управление световым сигналом через PLC с помощью одного входного сигнала
• Резервное питание: переключение с основного источника на батарею при аварии

Практические советы

• Проверьте соответствие розетки - только базы серии 55 подходят для этого реле
• При подключении катушки следите за полярностью: "+" на контакте A1, "-" на A2
• Используйте реле только с нагрузкой ≤10 А - превышение вызывает нагрев и преждевременный износ контактов
• При частых включениях (>1000 раз/час) убедитесь, что нагрузка не является индуктивной без гашения дуги
• LED индикация горит при наличии напряжения на катушке - если не горит, проверьте питание и целостность цепи
• Кнопка теста активирует контакты вручную - удобно для проверки схемы перед запуском системы
