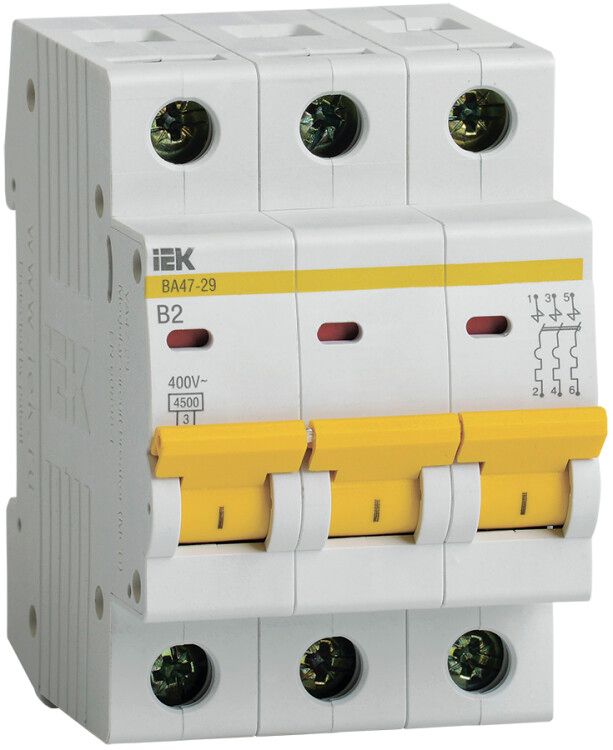

Выключатель автоматический трехполюсный ВА47-29 2А B 4,5кА KARAT | MVA20-3-002-B IEK

Автоматический выключатель ВА47-29 от IEK - трёхполюсное устройство на 2 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты сетей в жилых, офисных и промышленных объектах. Монтаж осуществляется на DIN-рейку, устройство совместимо с системами стандарта ГОСТ Р 50345.

Назначение и область применения

ВА47-29 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах (ВРУ), этажных щитках, на производстве и в быту. Применяется в сетях переменного тока 50 Гц с напряжением до 400 В. Особенно эффективен там, где требуется надёжная защита групповых линий - например, для освещения, розеточных контуров, маломощного оборудования.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 3 модуля (54 мм)
• Максимальное сечение кабеля: 25 мм2
• Глубина монтажа: 73,6 мм
• Частота: 50 Гц
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Срок службы: 15 лет

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство занимает три модуля - место в щите рассчитывается исходя из этого. Для подключения допускаются как жесткие медные провода, так и гибкие многожильные кабели сечением до 25 мм2. На зажимах есть насечки, повышающие надёжность контакта. Есть возможность подключения шины FORK (для параллельного питания нескольких автоматов сверху) и шины PIN (для последовательного соединения). Индикатор положения контактов показывает: “I” - включен, “O” - выключен.

Безопасность и стандарты

ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск возгорания. Конструкция не предусматривает работу во взрывоопасных средах или условиях повышенной влажности - степень защиты IP20 не защищает от воды и пыли.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на КЗ
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы
• Поддержка двух типов подключения: шина FORK и PIN - удобно для организации распределения питания
• Индикатор положения контактов - позволяет визуально определить состояние автомата без тестирования
• Эргономичная рукоятка - легко включать/выключать даже в перчатках
• Насечки на зажимах - минимизируют нагрев и обеспечивают прочное соединение

Ограничения применения

Не применяется в помещениях с высокой влажностью, запылённостью или агрессивными средами - IP20 не обеспечивает защиту от внешних факторов. Не подходит для защиты мощных двигателей или оборудования с высокими пусковыми токами - характеристика B слишком чувствительна. Не используется вне помещений или в неотапливаемых щитовых без дополнительной герметизации. Не рекомендуется для постоянной работы при температурах ниже -40C или выше +50C.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в многоэтажном доме
• Групповой автомат для станков с небольшой мощностью (до 1,5 кВт)
• Распределительный щит на производственной линии с контролируемой нагрузкой

Практические советы

• Выбирая ВА47-29, проверьте соответствие сечения кабеля - максимальное 25 мм2; более толстый провод не войдёт в зажим
• При использовании шины FORK убедитесь, что она совместима с моделью IEK и имеет правильную фиксацию
• Для долгой работы в холоде (например, в подвале) используйте термостабилизированный щит - хотя ВА47-29 рассчитан на -40C, резкий перепад может влиять на точность срабатывания
• При сборке щита соблюдайте шаг между автоматами - 3 модуля = 54 мм, чтобы не перегружать рейку
• Не заменяйте этот автомат на аналог с характеристикой C - он будет менее чувствителен к перегрузкам, что опасно для бытовой техники
