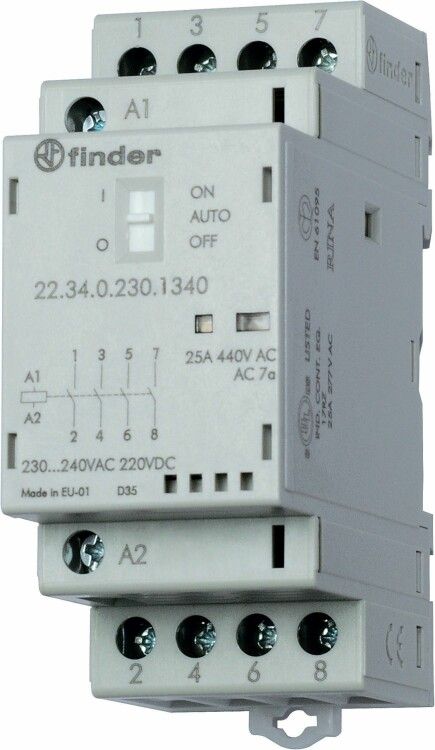

Модульные контакторы 25А, 2 NO + NC, Механический индикатор Светодиод - 22.34.0.230.1620 FINDER 223402301620

Контактор модульный Finder 22.34.0.230.1620 - устройство для дистанционного включения и отключения нагрузки до 25 А в сетях переменного и постоянного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность и контроль состояния через визуальные индикаторы.

Назначение и область применения

Контактор модульный Finder 22.34.0.230.1620 используется для коммутации силовых цепей в системах автоматического управления. Он управляет нагрузками типа нагревательных элементов, насосов, вентиляторов, светильников и маломощных двигателей. Применяется в щитах управления промышленными станками, конвейерами, системами освещения и HVAC. Благодаря двум нормально замкнутым и двум нормально разомкнутым контактам, позволяет реализовать сложные логические схемы без дополнительных реле.

Технические характеристики

• Номинальный ток контактов: 25 А
• Напряжение катушки управления: 230 В AC/DC - работает как от сети переменного, так и постоянного тока
• Число силовых полюсов: 4
• Количество контактов: 2 NO (нормально открытые) + 2 NC (нормально закрытые)
• Тип подключения: винтовые зажимы, совместимы с кабелями до 25 мм2
• Ширина по модулям DIN: 4 модуля (35 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Максимальная мощность ламповой нагрузки: 800 Вт
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Катушка: бесшумная, с встроенным варистором для гашения импульсов перенапряжения
• Норматив соответствия: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.34.0.230.1620 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление происходит защёлкой - достаточно плотно придавить устройство к рейке до характерного щелчка. Для подключения силовых проводов используются винтовые зажимы: затягивать следует усилием, достаточным для надёжного контакта, но без излишнего давления, чтобы не повредить жилы. Управляющая катушка подключается к цепи управления (например, от кнопки, таймера или ПЛК) - полярность не имеет значения благодаря поддержке AC/DC.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Конструкция исключает доступ к токоведущим частям при установленном положении - обеспечивает безопасность при обслуживании. Встроенная защита варистором снижает риск пробоя изоляции катушки при коммутации индуктивной нагрузки. Нельзя использовать в условиях повышенной запылённости, влажности или на открытом воздухе - IP20 не обеспечивает защиту от внешних воздействий.

Преимущества

• Поддержка AC/DC - можно питать от любой системы управления, даже если источник нестабилен или смешанный
• Два типа индикации: механический флажок и светодиод показывают реальное состояние контактов - удобно при диагностике
• Бесшумная работа катушки - подходит для помещений с чувствительностью к шуму
• Высокая долговечность контактов AgNi - устойчивы к дуговым разрядам, подходят для частых включений
• Компактный формат - занимает всего 4 модуля DIN, экономит место в распределительном щите

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не защищает от попадания жидкости и пыли
• Запрещено применять для нагрузок выше 25 А - превышение вызывает перегрев и выход из строя
• Не рекомендован для частых включений более 1200 раз в час - возможен износ контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Работает только при температуре от -25C до +40C - вне этого диапазона возможны отказы

Примеры использования

• Управление тепловыми завесами в торговых центрах - включение по сигналу с терморегулятора
• Автоматический запуск вентиляторов в серверных помещениях - по температурному датчику
• Переключение режимов освещения в офисах - с использованием двух NC и двух NO контактов для создания схемы “выкл/полный/эконом”
• Контроль работы насосов в системах водоснабжения - с индикацией состояния на лицевой панели щита

Практические советы

• При установке проверьте соответствие сечения кабеля - максимум 25 мм2; меньшие жилы требуют фиксации в специальных наконечниках
• Для длительной работы с индуктивными нагрузками (двигатели, трансформаторы) используйте дополнительный RC-фильтр - хотя варистор уже есть, он не всегда полностью гасит ЭДС самоиндукции
• Светодиодный индикатор горит при наличии напряжения на катушке - не путайте с состоянием силовых контактов. Механический флажок покажет именно положение контактов
• При замене устройства - отключите питание! Даже при выключенном входе, на контактах может сохраняться напряжение
• При проектировании щита учтите посадочные размеры: ширина 35 мм, высота около 70 мм - нужен свободный доступ для тестирования и диагностики
