Муфта кабельная концевая универс. 1кВ 4 ПКВ(Н)Тп-1 (70-120) с наконечниками (пластик без брони) ГОФРОМАТИК zeta20625 ЗЭТА

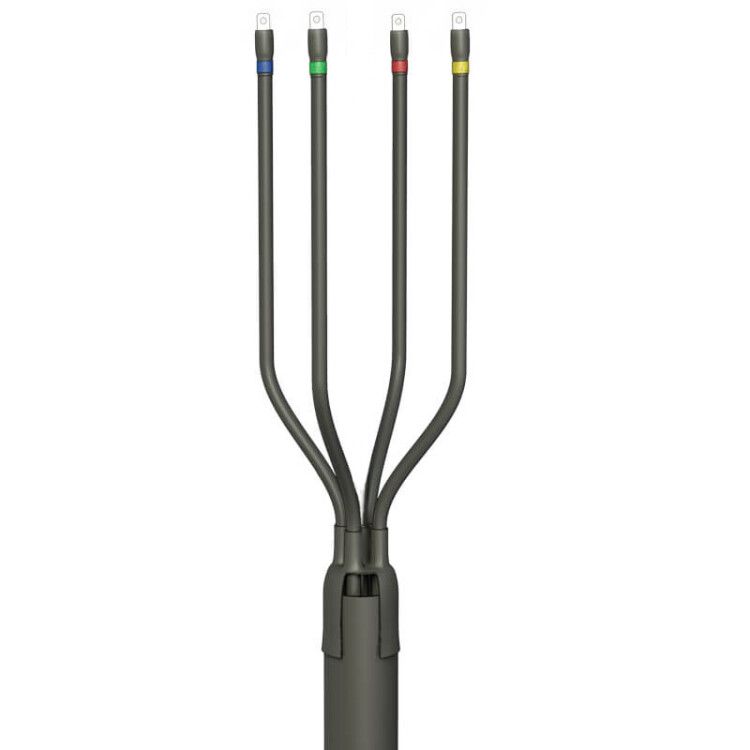

Муфта кабельная концевая универсальная 1 кВ 4 ПКВ(Н)Тп-1 (70-120) с наконечниками (пластик без брони) от ЗЭТАРУС - это готовый комплект для герметичного оконцевания четырёхжильных кабелей с полиэтиленовой изоляцией без брони. Подходит для внутренних и наружных работ, обеспечивает надёжную изоляцию и механическую фиксацию при температурах от -60 до +50 C.

Назначение и область применения

Муфта ПКВ(Н)Тп-1 используется для оконцевания силовых кабелей с пластиковой изоляцией на напряжение до 1 кВ. Применяется там, где требуется завершить кабельную линию - например, перед подключением к оборудованию, щиту, трансформатору или распределительному устройству. Подходит как для indoor, так и outdoor установок: в помещениях, на улице, в шкафах, на столбах, в кабельных каналах. Особенно эффективна там, где важны защита от влаги, пыли и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип исполнения: термоусаживаемая
• Материал изоляции: полиэтилен
• Наличие наконечников: да (болтовые, совместимы с алюминиевой и медной жилой)
• Защитный покров: есть (обеспечивает внешнюю механическую и химическую защиту)
• Диапазон рабочих температур: от -60 до +50 C
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта рассчитана исключительно на кабели с пластиковой (полиэтиленовой) изоляцией без брони. Не подходит для бронированных, бумажно-масляных или XLPE-кабелей с металлической оболочкой. Для монтажа необходим нагревательный прибор (газовая горелка или тепловая пушка) - термоусаживание происходит за счёт равномерного прогрева корпуса. Наконечники уже установлены: они выполнены из алюминия с винтами со срывающимися головками, что предотвращает перегрузку при затяжке. Кабель необходимо подготовить: снять внешнюю оболочку, изоляцию жил, зачистить токоведущие части. После этого одеть муфту, начать прогрев с центра, двигаясь к краям, чтобы выдавить лишний клей и избежать пузырей воздуха.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным системам для кабелей до 1 кВ. Материалы устойчивы к УФ-излучению, влаге и большинству агрессивных сред. IP-класс защиты не указан, однако наличие защитного покрова и термоплавкого клея обеспечивает степень защиты, аналогичную IP67 - то есть полную защиту от пыли и временного погружения в воду. Гарантия 54 месяца подтверждает долговечность материалов при соблюдении условий эксплуатации.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: перчатка, трубки, манжеты, наконечники
• Наконечники совместимы с медью и алюминием - не требуют замены при смене типа жилы
• Термоплавкий клей внутри перчатки создаёт герметичный слой без дополнительных операций
• Высокая устойчивость к экстремальным температурам - работает даже в суровом климате
• Защитный покров снижает риск повреждений при транспортировке и монтаже

Ограничения применения

• Не применяется для кабелей с броней, свинцовой оболочкой или бумажной изоляцией
• Не рекомендовано использование в местах постоянного контакта с открытым пламенем или высокими температурами выше +50 C
• Требуется точное соответствие сечения кабеля: 70–120 мм2; меньшие или большие сечения недопустимы
• Не предназначен для многожильных кабелей с числом жил более 5
• Не использовать в условиях постоянного погружения в воду - хотя защищён от кратковременных попаданий, не является подводной муфтой

Примеры использования

• Оконцевание кабеля ПКВ(Н)Тп-1 перед подключением к автоматическому выключателю в распределительном щите
• Завершение линии питания на воздушной опоре для освещения площадки
• Подключение кабеля к трансформатору или насосному оборудованию на открытой площадке
• Монтаж в кабельных колодцах, где возможны перепады температур и повышенная влажность

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - пере- или недоусаженная муфта потеряет герметичность
• При использовании газовой горелки держите её на расстоянии 15–20 см, движение - медленное и равномерное, чтобы не прожечь материал
• После усадки убедитесь, что клей выступил по всему периметру - это признак хорошего заполнения зазора
• Если кабель имеет разную цветовую маркировку жил - используйте термотрубки для цветового выделения фаз
• Храните муфту в сухом месте, избегайте длительного воздействия прямого солнечного света - даже с защитным покровом, UV-деградация возможна
• Артикул zeta20625 - это конкретная модификация с наконечниками. Если нужны другие типы - выбирайте версию без них или с опрессовкой
