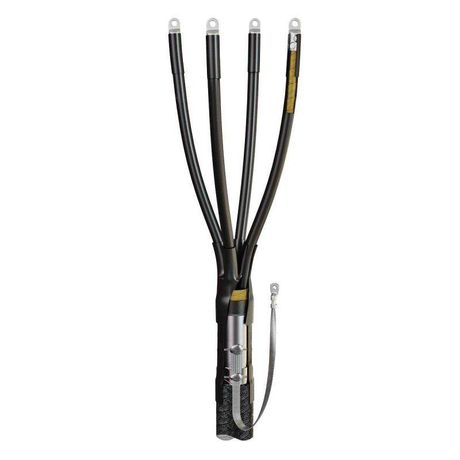

Муфта кабельная концевая 1кВ 4КВНТп-1-70/120 (пайка) КВТ 88772

Муфта кабельная концевая 4КВНТп-1-70/120 (пайка) от КВТ предназначена для надежного оконцевания четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа. Конструкция выполнена из термоусаживаемого полимера с герметизирующим клеем и рассчитана на работу в широком температурном диапазоне.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-70/120 (пайка) используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией и металлической броней либо без неё. Применяется там, где требуется герметичное и долговечное оконцевание кабеля перед подключением к оборудованию - например, на входе в распределительные устройства, трансформаторы, щитовые, насосные станции или на столбах ЛЭП.

• Подходит для кабелей с броней и без брони
• Работает внутри помещений и на открытых участках
• Не требует специальной камеры или герметизации корпуса - сама муфта создаёт защищённую среду

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение жил: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции кабеля: пропитанная бумага (не подходит для кабелей с полиэтиленовой или ПВХ изоляцией)
• Температура эксплуатации: от –50 C до +50 C
• Материал муфты: галоген-free полимер (без выделения фторводорода при нагреве)
• Комплектация: без болтовых наконечников; в составе - припой ПОС-30, припой А, паяльный жир
• Стандарты: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4КВНТп-1-70/120 (пайка) совместима с кабелями следующих марок: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Установка выполняется путём равномерного прогрева термоусаживающихся элементов пропановой горелкой ПГ (КВТ).

Процедура монтажа:

• Зачистить кабель согласно чертежу в руководстве
• Надеть основные компоненты муфты (манжеты, перчатки, поясную манжету) на кабель до начала работ
• Выполнить пайку узла заземления - припоем ПОС-30 и паяльным жиром
• На кабеле с броней из стали или алюминия - обязательно применить допкомплект КМПБ
• Передвижением горелки равномерно усадить все элементы, начиная с центрального участка
• Проверить герметичность: клей должен полностью заполнить зазоры между слоями

Можно использовать как болтовые, так и опрессовочные наконечники - они выбираются отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений до 1 кВ
• Материалы не содержат галогенов - безопасны при возгорании (HF = Halogen Free)
• Устойчивы к воздействию УФ-излучения и осадкам - подходят для наружной установки
• Не содержит свинца в составе полимеров - экологически безопаснее аналогов

Преимущества

• Автоматическая герметизация благодаря термоплавкому клею - исключает попадание влаги
• Универсальность: один комплект работает с кабелями разных типов и с броней / без брони
• Высокая механическая прочность после усадки - сохраняет форму даже при нагрузках
• Легко диагностируется: внешняя поверхность остаётся целостной, повреждения видны сразу
• Срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для кабелей с ПВХ, XLPE или другим современным пластиковым покрытием - только для бумажной изоляции
• Требуется обязательный контроль температуры при монтаже - перегрев разрушает полимер
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP-защита высока, она не является водоупорной для длительного подводного режима
• Пайка заземления обязывает иметь опыт работы с паяльником - нельзя заменить просто затяжкой болта
• Не совместима с кабелями меньшим сечением (<70 мм2) или большим (>120 мм2)

Примеры использования

• Оконцовка кабеля ААБл на входе в подземный распределительный пункт
• Монтаж на воздушной линии 1 кВ - переход от кабеля к шинному блоку на столбе
• Подключение кабеля ААШв к трансформатору в цеху с повышенной влажностью
• Замена старой муфты на новую в канализационном колодце - благодаря герметичности не нуждается в дополнительной защиты

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 70–120 мм2. Перепутанные сечения снижают герметичность
• Если кабель имеет броню - всегда используйте дополнительный комплект заземления КМПБ. Без него контакт будет плохим
• Не экономьте на горелке: используйте только сертифицированную пропановую горелку ПГ (КВТ). Другие модели дают неравномерный нагрев
• Храните муфту в сухом месте при t° от +5 до +30 C - переохлаждение делает полимер хрупким
• После монтажа протестируйте сопротивление изоляции - это гарантирует правильность сборки
• Сохраняйте инструкцию - каждый этап монтажа зависит от последовательности надевания деталей
