Муфта концевая КВ(Н)тп 4х150/240 с наконечн.; ППД бумаж. изол. 1кВ IEK UZM-BIK1-NVN4-150240SZ

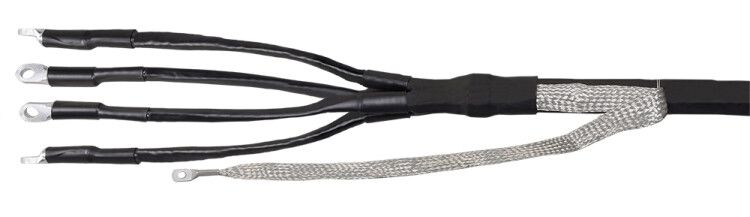

Муфта КВ(Н)тп 4х150/240 с наконечниками, бумажная изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для монтажа внутри и снаружи зданий, оснащена готовыми болтовыми наконечниками и системой заземления. Артикул uzm-bik1-nvn4-150240sz.

Назначение и область применения

Муфта КВ(Н)тп 4х150/240 с наконечниками, бумажная изоляция 1кВ используется для оконцовывания кабелей с бумажной изоляцией, когда необходимо безопасно вывести проводники из кабеля к оборудованию - например, к распределительному щиту, трансформатору или двигателю. Применяется в сетях до 1 кВ как в помещениях, так и на улице. Подходит для кабелей типов ААГ-1, ААШ-1, ААБ-1, АСБ-1, СГ-1 и других аналогов.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение жил: 150–240 мм2
• Тип изделия: Концевая муфта
• Материал: Полимер термоусаживаемый
• Способ монтажа: Термоусадка (нагрев феном)
• Исполнение: Усиленная защита для внутренней и наружной установки
• Цвет: Чёрный
• Срок службы: 30 лет
• Наконечники: Есть, болтовые, предустановленные
• Заземление: Встроенный контакт с роликовыми пружинами

Совместимость и монтаж

Муфта КВ(Н)тп 4х150/240 с наконечниками, бумажная изоляция 1кВ совместима только с трёх- и четырёхжильными кабелями с бумажной изоляцией и металлической оболочкой. Для монтажа требуется термофен, ножи для зачистки и соблюдение технологии:

• Защитить кабельную оболочку от повреждений при зачистке;
• Равномерно нагреть муфту снизу вверх, чтобы избежать пузырей;
• Не перегревать - материал может деформироваться;
• Проверить плотность прилегания наконечников к жилам перед нагревом;
• Подключить заземляющий вывод через роликовую пружину к броне кабеля.

Посадочный диаметр кабеля должен соответствовать заявленному сечению 150–240 мм2. Муфта не подходит для кабелей с полиэтиленовой или XLPE изоляцией.

Безопасность и стандарты

Муфта КВ(Н)тп 4х150/240 с наконечниками, бумажная изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Обеспечивает надёжную гидроизоляцию и механическую прочность после усадки. Наконечники выполнены из меди с оловянным покрытием - снижают риск окисления и обеспечивают стабильный контакт. Встроенная система заземления позволяет выполнять требование ПУЭ о соединении брони с контуром заземления без дополнительных элементов.

Преимущества

• Готовые наконечники исключают необходимость опрессовки - экономят время на монтаже.
• Встроенные роликовые пружины для заземления - не нужны отдельные заземляющие шины.
• Термоусадка обеспечивает герметичность без клея или смазки - меньше рисков протечек.
• Высокая долговечность - срок службы 30 лет при правильном монтаже.
• Устойчивость к температурным колебаниям и влаге - подходит для уличной установки.

Ограничения применения

• Не применяется для кабелей с пластмассовой (XLPE, PE) изоляцией - только с бумажной.
• Не предназначен для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможен разрыв или плохая усадка.
• Требует точного соблюдения температуры нагрева - недостаточный прогрев снижает герметичность, перегрев - повреждает материал.
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или высоких температур выше +90 C.
• Не подходит для кабелей без брони - заземляющая пружина не будет работать без металлической оболочки.

Примеры использования

• Оконцовка кабеля ААБ-1 4×185 от подземной линии к вводному щиту в цеху.
• Присоединение кабеля СГ-1 4×240 к трансформатору на подстанции.
• Монтаж конца кабеля АСБШ-1 4×150 на столбе для питания насосной станции.
• Замена старой муфты на новую в условиях повышенной влажности - например, в канализационном колодце.

Практические советы

• Перед монтажом проверьте, что кабель имеет броню - без неё нельзя использовать заземляющую пружину.
• Используйте термофен с регулировкой температуры - идеальная температура 120–150 C.
• Не используйте горелки или открытый огонь - можно прожечь полимер.
• Если муфта была хранена при минусовых температурах - согрейте её до комнатной перед монтажом.
• После монтажа проверьте герметичность: поверхность должна быть равномерно усажена, без вздутий и трещин.
• Артикул uzm-bik1-nvn4-150240sz - всегда сверьте его с упаковкой и сертификатом при получении.
