Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 20,IP66, М20х1,5 | T06014-2020 DKC ДКС

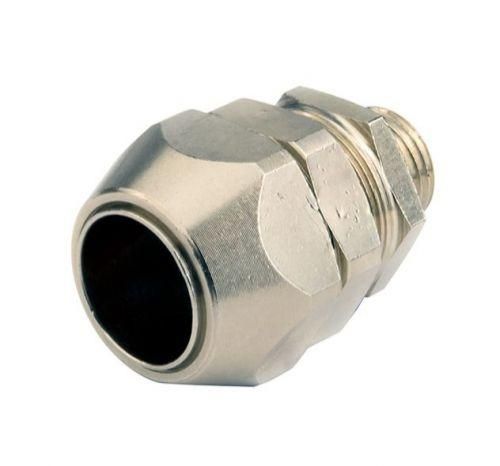

Муфта металлический рукав в гладкой изоляции в оплетке-коробке DN 20 IP66 М20х1,5 от DKC (ДКС), артикул t06014-2020, предназначена для надежного ввода металлорукава в электрооборудование с обеспечением герметичности и механической фиксации оплетки.

Назначение и область применения

Муфта используется для вывода металлорукава с гладкой изоляцией (например, серии 607ETX) через стенки электрических шкафов, распределительных коробок, панелей управления и другого оборудования. Обеспечивает плотную фиксацию стальной оплетки с трех сторон, предотвращая её проворачивание и выскальзывание. Подходит для условий с высокими требованиями к защите от пыли и воды - например, на производствах, в цехах, на открытых площадках или в помещениях с повышенной влажностью.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует металлорукавам с внутренним диаметром около 20 мм
• Резьба: M20×1,5, наружная - совместима с типовыми отверстиями в корпусах и крышках
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко моется, сохраняет внешний вид
• Степень защиты: IP66 (защита от мощных струй воды) и IP67 (кратковременное погружение в воду)
• Температурный диапазон: от -40 C до +80 C - работает в холодных и жарких условиях
• Форма: прямолинейная - позволяет вести кабельную трассу без изгибов
• Цвет: серый - сочетается с большинством промышленных решений

Совместимость и монтаж

Муфта рассчитана на установку в отверстия с резьбой M20×1,5. Устанавливается путём завинчивания в подготовленное отверстие корпуса. После этого в неё вставляется металлорукав с гладкой изоляцией - оплетка зажимается внутри муфты, что исключает люфт. Для усиления герметичности рекомендуется использовать комплектные гайку и уплотнительную прокладку (приобретаются отдельно). Диаметр входного отверстия под рукав - 20 мм; не используйте рукава с большим наружным диаметром - возможна деформация или повреждение.

Безопасность и стандарты

Выполнена в соответствии с требованиями к защите от пыли и брызг воды (IP66/IP67). Материал - никелированная латунь - не содержит свинца и соответствует нормам RoHS. Не применяется в средах с агрессивными химическими веществами, кроме тех, которые не воздействуют на латунь.

Преимущества

• Двойная фиксация: одновременно удерживает оплетку и герметизирует ввод
• Устойчивость к коррозии благодаря никелированию - долгий срок службы даже во влажной среде
• Герметизация уровня IP66–IP67 снижает риск замыканий и выхода из строя оборудования
• Простота монтажа: не требует специнструментов - достаточно ключа на 27 мм

Ограничения применения

• Не предназначен для использования с металлорукавами без гладкой изоляции - например, с рифлёной или тканевой оболочкой
• Не подходит для частых перегибов или динамических нагрузок - только для статичных кабельных трасс
• Запрещено применять в средах с постоянным контактом с кислотами, щелочами или растворителями - может повредить никелевое покрытие
• Не является средством против взрывов - не имеет взрывозащищенного исполнения (Ex)

Примеры использования

• Подключение датчиков и приводов к щитам автоматики на пищевых производствах
• Ввод кабелей в распределительные коробки на улице или в подвале
• Прокладка сигнальных линий в системах конвейеров и станков с ЧПУ
• Обвязка насосов и клапанов в системах водоснабжения и канализации

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава был не более 20 мм - иначе он не войдет в муфту
• Если требуется максимальная герметичность - всегда используйте уплотнительную прокладку и затягивайте гайку равномерно
• Не перетягивайте резьбу - это может повредить латунь и вызвать протечки
• Для удобства сборки используйте ключ на 27 мм - стандартный размер для этой резьбы
• Артикул t06014-2020 - часть серии Cosmec от DKC (ДКС); другие элементы серии подходят для создания единой системы ввода
