Муфта мет.рукав в изоляции оплетке-коробка DN 20, IP66, М20х1,5 | T16014-2020 DKC ДКС

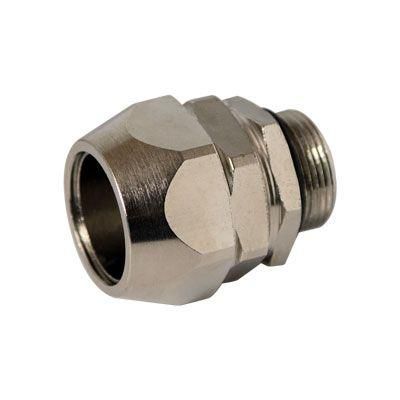

Муфта металлорукав в изоляции в оплетке-коробка DN 20, М20х1,5, IP66 от бренда DKC (ДКС), артикул t16014-2020, предназначена для герметичного ввода металлорукава в корпуса оборудования и распределительные коробки. Она обеспечивает надёжную фиксацию оплетки и высокую степень защиты от пыли и воды.

Назначение и область применения

Этот элемент используется для безопасного и герметичного подключения металлорукава с герметичной изоляцией (например, серии 6071T) к электрическим шкафам, щиткам, распаечным коробкам и другому оборудованию. Подходит для мест, где требуется защита проводов от внешних воздействий - например, на производстве, в цехах, на транспорте или в условиях повышенной влажности.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует металлорукавам этого размера
• Резьба: M20×1,5 - стандартизированная метрическая резьба для подключения к корпусам и крышкам
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, долговечен
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 (кратковременное погружение)
• Температурный диапазон: от -40 C до +80 C - работает в экстремальных условиях
• Конструкция: прямолинейная, с наружной резьбой - позволяет ввинчивать муфту в отверстие корпуса
• Цвет: серый - визуально отличается от обычных металлических комплектующих

Совместимость и монтаж

Муфта металлорукав в изоляции в оплетке-коробка DN 20, М20х1,5, IP66 совместима только с металлорукавами, имеющими герметичную изоляцию - в частности, с продукцией серии 6071T. Установка выполняется путём вворачивания резьбовой части в подготовленное отверстие в корпусе. Оплётка металлорукава зажимается внутри муфты с трёх сторон, что исключает её выскальзывание. При необходимости можно дополнительно установить гайку и уплотнительную прокладку для усиления герметичности - они продаются отдельно.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP66, что делает его подходящим для использования в промышленных средах. Никелированное покрытие предотвращает окисление и увеличивает срок службы. Соответствие температурному режиму от -40 C до +80 C гарантирует работу в холодных и жарких условиях без потери герметичности.

Преимущества

• Двойная фиксация - удерживает оплетку металлорукава с нескольких сторон, исключая смещение
• Высокая герметизация - IP66/67 обеспечивает надёжную защиту даже при мойке оборудования
• Устойчивость к коррозии - никелированная латунь не ржавеет и сохраняет прочность
• Готовая к использованию конструкция - не требует дополнительных деталей для базового монтажа

Ограничения применения

• Не подходит для металлорукавов без герметичной изоляции - только для серии 6071T и аналогичных
• Не предназначен для внутренней резьбы - применяется только с наружной резьбой M20×1,5
• Запрещено использовать при температурах ниже -40 C или выше +80 C - возможна потеря эластичности уплотнений
• Не заменяет кабельные вводы для одиночных проводов - только для целых металлорукавов

Примеры использования

• Подключение металлорукава к распределительному щиту на заводе
• Ввод в корпус станка с частотным преобразователем
• Фиксация трубопровода с кабелями в пищевой промышленности (частые мойки)
• Прокладка кабелей в наружных шкафах управления на объектах с перепадами температур

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 20 мм - иначе возникнет риск негерметичного соединения
• При установке в металлический корпус используйте ключ для точного затягивания - переусиливать нельзя, чтобы не повредить резьбу
• Если в вашей системе есть вибрация - рекомендуется применить дополнительную гайку и прокладку для снижения нагрузки на резьбу
• Артикул t16014-2020 - часть серии Cosmec от DKC (ДКС); при закупках партиями лучше заказывать сразу несколько единиц, так как цвет и материал уникальны для этой линейки
