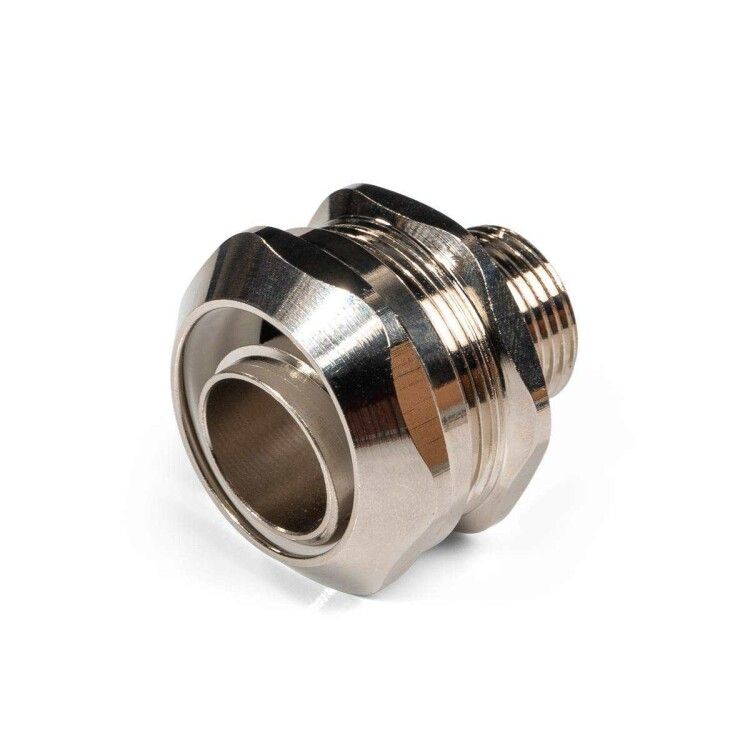

Муфта вводная латунная ВМ-Л-25-М25 | 88859 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-25-М25 от Fortisflex и КВТ предназначена для герметичного ввода кабеля через стенку электрооборудования, особенно когда кабель защищен металлорукавом. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP65 гарантирует надёжную работу даже в условиях пыли и брызг воды.

Назначение и область применения

Муфта вводная латунная ВМ-Л-25-М25 используется для безопасного прохода кабеля из металлорукава внутрь распределительных щитов, шкафов управления и другого корпусного оборудования. Подходит для установки в местах, где требуется высокая механическая прочность и защита от внешних воздействий. Применяется в промышленных системах автоматизации, на транспорте, в энергетике и других областях с жесткими условиями эксплуатации.

Технические характеристики

• Размер резьбы: M25×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством стандартных фитингов
• Номинальный диаметр: 25 мм - соответствует внутреннему диаметру металлорукавов этого класса
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и улучшает внешний вид
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Температурный диапазон: от –60 C до +120 C - работает в холодных и нагреваемых средах
• Общая длина: 47,5 мм - компактный размер для плотных монтажных пространств
• Заземление: есть - обеспечивает электрическую связь между металлическим рукавом и корпусом оборудования
• Тип соединения: резьбовое - позволяет легко закручивать и фиксировать муфту
• Исполнение: прямолинейное - кабель вводится прямо, без изменения направления

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-25-М25 совместима с следующими типами металлорукавов:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ, Р3-Ц

При монтаже в металлорукав с ПВХ-изоляцией необходимо удалить изоляцию на глубину входа рукава - это предотвращает нарушение контакта заземления и снижение степени защиты. Убедитесь, что наружный диаметр рукава не превышает 25 мм. Для надёжной фиксации используйте гаечный ключ, не перетягивая резьбу.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-25-М25 соответствует требованиям EN 60423 для резьбовых соединений и обеспечивает уровень защиты IP65, который соответствует нормам IEC 60529. Наличие заземления делает её подходящей для применений, требующих постоянного электрического соединения с корпусом оборудования. Все материалы, включая силиконовый уплотнитель, не выделяют токсичных веществ при работе в заданном температурном режиме.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает нагрузки при монтаже и вибрациях
• Никелирование защищает от коррозии и упрощает очистку
• Силиконовый уплотнитель сохраняет герметичность при перепадах температур
• Функциональное заземление исключает необходимость в дополнительных проводах
• Простая установка - достаточно завинтить в подготовленное отверстие

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/68
• Не следует использовать с металлорукавами, имеющими наружный диаметр более 25 мм - возможна потеря герметичности
• При температурах выше 120 C срок службы уплотнителя значительно сокращается
• Не рекомендовано использование в средах с агрессивными химическими парами (например, концентрированные кислоты)

Примеры использования

• Ввод кабеля в щит управления станком с металлорукавом Р3-ЦПнг-LS
• Подключение датчиков на конвейере с использованием МРПИнг NORD
• Проход кабеля в шкаф частотного преобразователя в цеху с повышенной запылённостью
• Монтаж в холодильных камерах при температуре ниже –40 C

Практические советы

• Перед установкой проверьте соответствие наружного диаметра металлорукава номинальному значению 25 мм
• Если рукав имеет пластиковую оболочку - обязательно снимите её на глубину входа, чтобы контакт заземления был надёжным
• Не затягивайте слишком сильно - латунь мягче стали, можно повредить резьбу
• Для длительной работы в условиях влаги и пыли регулярно осматривайте уплотнитель на предмет трещин
• Муфта вводная латунная ВМ-Л-25-М25 подходит для многократных демонтажей - резьба сохраняет целостность при правильном монтаже
