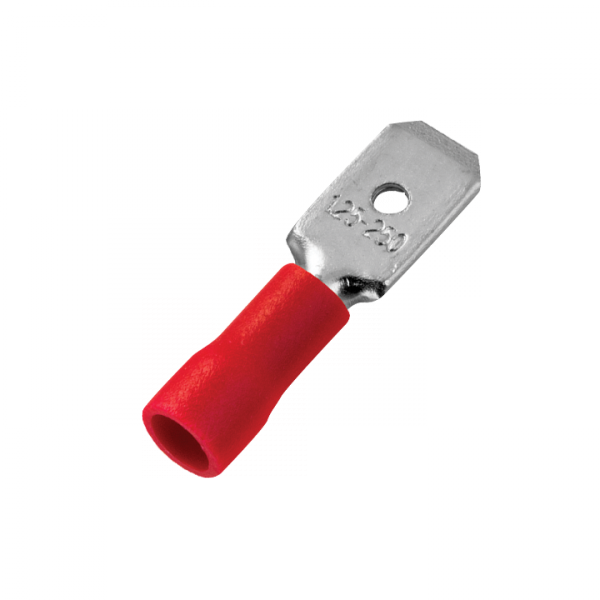

Разъем плоский РпИп 1,25-5-0,8 (100шт.) EKF PROxima | rpip-1,25-5-0,8

Разъем плоский РпИп 1,25-5-0,8 от EKF PROxima - это изолированный штекер для оконцевания многожильных медных проводов, обеспечивающий надежное и долговечное соединение при опрессовке. Удобен для монтажа в распределительных щитах, автоматике и оборудовании с винтовыми клеммами.

Назначение и область применения

Разъем плоский РпИп 1,25-5-0,8 предназначен для создания прочного и безопасного соединения между многожильным медным проводом и винтовой клеммой. Он защищает жилы от перелома, предотвращает ослабление контакта и снижает риск нагрева. Подходит для использования в электрооборудовании, где требуется частая сборка/разборка или высокая надежность соединения - например, в автоматических выключателях, контакторах, реле, пультах управления и силовых щитах.

Технические характеристики

• Тип: штекер (папа), изолированный
• Размер контакта: 6,3 × 0,8 мм - совместим с большинством стандартных винтовых клемм
• Площадь сечения провода: 0,75–1,5 мм2 - идеально для проводов 1,0–1,5 мм2
• Материал контакта: латунь с электролитическим лужением - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: ПВХ - устойчив к механическим нагрузкам и химическому воздействию
• Максимальный ток: 10 А
• Номинальное напряжение: 380 В
• Диапазон рабочих температур: от –40 C до +80 C
• Наружный диаметр: 3,8 мм
• Внутренний диаметр: 1,7 мм - соответствует диаметру многожильного провода 1,0–1,5 мм2
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации
• Способ монтажа: опрессовка специальным инструментом
• Гарантия: 84 месяца

Совместимость и монтаж

Разъем плоский РпИп 1,25-5-0,8 совместим с винтовыми клеммами шириной до 6,3 мм - типичными для устройств EKF, Schneider Electric, Legrand, IEK и других производителей. Для установки используется инструмент для опрессовки с матрицей под размер 6,3 мм. Перед опрессовкой необходимо зачистить провод на длину 6–8 мм, вставить его в контакт до упора и равномерно сдавить клещами. Нельзя использовать обычные плоскогубцы - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Разъем плоский РпИп 1,25-5-0,8 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Луженый контакт обеспечивает устойчивость к окислению, а ПВХ-изоляция не распространяет горение. Продукт сертифицирован для работы в условиях повышенной влажности и колебаний температуры.

Преимущества

• Защита многожильного провода от рассыпания при затяжке в клемме
• Стабильный контакт даже при вибрациях и частых подключениях
• Высокая термостойкость изоляции - не трескается при низких температурах
• Луженый контакт снижает переходное сопротивление и продлевает срок службы
• Яркая красная изоляция упрощает визуальный контроль и маркировку цепей

Ограничения применения

• Не предназначена для одножильных проводов - возможен слабый контакт
• Не рекомендуется применять при токах выше 10 А - риск перегрева
• Запрещено использование в средах с постоянным воздействием открытого огня или растворителей
• Не подходит для монтажа без опрессовки - просто вставлять в клемму нельзя
• Не следует использовать с проводами сечением менее 0,75 мм2 - контакт будет люфтить

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Соединение проводов с клеммами контакторов на конвейерах
• Формирование выходов для реле времени и терморегуляторов
• Обустройство цепей управления станков и насосов
• Монтаж в системах освещения с частым обслуживанием

Практические советы

• Выбирайте разъем РпИп 1,25-5-0,8 именно для проводов 1,0–1,5 мм2 - это оптимальный диапазон
• Перед опрессовкой проверьте, чтобы все жилы были полностью внутри контакта - ни одна не должна торчать
• Используйте качественные опрессовочные клещи с регулировкой усилия - экономия на инструменте приводит к отказам
• При замене старых разъемов всегда проверяйте состояние клеммы - износ может вызвать перегрев даже при новом разъеме
• Храните упаковку с 100 штуками в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может повредить изоляцию
