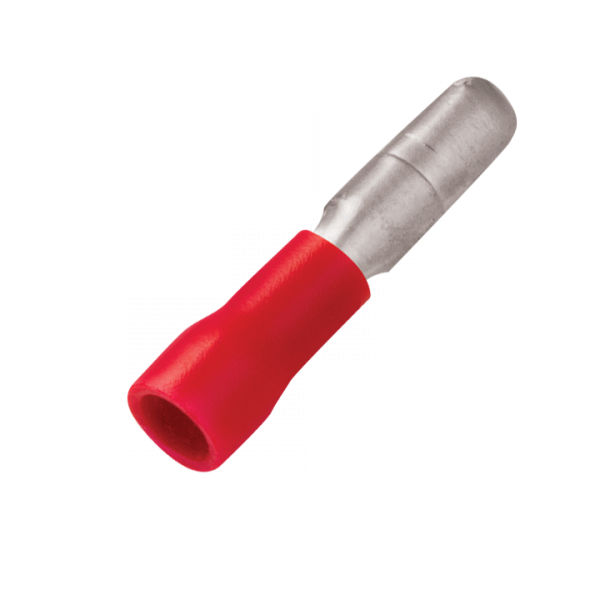

Разъем-штекер РшИп 1,25-4 (100шт.) EKF PROxima | rhip-1,25-4

Разъем-штекер РшИп 1,25-4 (100 штук) от бренда EKF - это изолированный оконцеватель для многожильных медных проводов, предназначенный для надежного соединения через опрессовку. Каждый разъем-штекер РшИп 1,25-4 обеспечивает прочный контакт в винтовых зажимах, защищает жилу от перелома и повышает долговечность соединения. Комплект из 100 штук удобен для массового монтажа в распределительных щитах, пультах управления и промышленном оборудовании.

Назначение и область применения

Разъем-штекер РшИп 1,25-4 применяется для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2. Он преобразует мягкий многопроволочный провод в жесткий контактный элемент, который легко фиксируется в винтовых клеммах автоматических выключателей, реле, клеммных колодках и других устройствах. Подходит для использования в электроустановках с напряжением до 380 В и током до 10 А.

Технические характеристики

• Тип: разъем штекерный, гильзового исполнения
• Номинальный ток: 10 А
• Номинальное напряжение: 380 В
• Диапазон сечения провода: 0,5 – 1,5 мм2
• Диаметр контакта: 4 мм
• Внутренний диаметр гильзы: 1,7 мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Рабочий температурный диапазон: от -40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Разъем-штекер РшИп 1,25-4 совместим с любыми винтовыми клеммами, рассчитанными на установку контакта диаметром 4 мм. Для монтажа требуется пресс-клещи с матрицей для гильз 4 мм. Убедитесь, что инструмент соответствует ГОСТ 19100 - некорректная опрессовка снижает надежность соединения. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскакивать из гильзы.

Безопасность и стандарты

Разъем-штекер РшИп 1,25-4 соответствует требованиям к изолированным оконцевателям для электротехнических устройств. Латунный контакт с лужением предотвращает окисление, а ПВХ-изоляция обеспечивает электрическую безопасность при работе в условиях повышенной влажности и перепадов температур. Продукт сертифицирован в рамках системы качества EKF PROxima.

Преимущества

• Электролитическое лужение контакта исключает образование оксидов - продлевает срок службы соединения
• Жесткая гильза защищает многожильную жилу от перелома при затяжке винта
• Ярко-красная изоляция позволяет быстро идентифицировать фазу в схемах
• Высокая термостойкость (до +80 C) делает разъем пригодным для работы в закрытых щитах с нагревом
• Упаковка по 100 штук экономит время при масштабных работах

Ограничения применения

• Не предназначен для одножильных проводов - возможен разрыв жилы при опрессовке
• Не используется для алюминиевых проводов - материал контакта несовместим с алюминием
• Запрещено применять при напряжении выше 380 В или токе свыше 10 А - риск перегрева и выхода из строя
• Не рекомендован для открытого монтажа вне корпуса - ПВХ-изоляция чувствительна к длительному УФ-облучению

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение проводов с клеммниками в системах автоматизации (PLC, реле времени)
• Монтаж цепей управления на станках, конвейерах, насосных станциях
• Обслуживание осветительных и силовых цепей в промышленных помещениях

Практические советы

• Выбирайте разъем-штекер РшИп 1,25-4 только для проводов сечением 0,5–1,5 мм2 - меньшие или большие значения приведут к плохому контакту
• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция мешает плотному прилеганию
• Используйте качественные клещи с регулировкой усилия - недостаточно сильная опрессовка вызывает люфт, слишком сильная - повреждает жилу
• Храните запас разъемов-штекеров РшИп 1,25-4 в сухом месте - высокая влажность может повредить луденое покрытие
• Проверяйте цвет изоляции перед монтажом - красный цвет часто указывает на фазу, что важно для правильной коммутации
