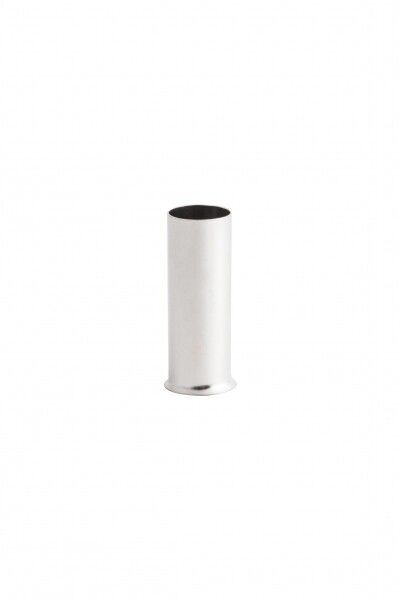

Наконечник штыревой втулочный НШв 0.5-8 (уп50шт) EKF PROxima | nshv-0.5-8

Наконечник штыревой втулочный НШв 0.5-8 от EKF (артикул nshv-0.5-8) предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5 мм2. Благодаря лужёной меди и специальной форме, он исключает необходимость предварительного облуживания провода при опрессовке - ускоряет монтаж и повышает долговечность соединения.

Назначение и область применения

Наконечник штыревой втулочный НШв 0.5-8 используется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Применяется там, где требуется прочное и надёжное соединение через болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах управления.

Технические характеристики

• Номинальное сечение проводника: 0,5 мм2
• Длина втулки: 8 мм
• Внутренний диаметр: 0,9 мм - соответствует диаметру многожильного провода 0,5 мм2
• Наружный диаметр: 1,3 мм - обеспечивает плотную посадку в клеммах
• Материал: медь, лужёная - снижает окисление и улучшает контакт
• Покрытие: электролитическое лужение - равномерное и прочное
• Форма фланца: трубчатая - позволяет легко вставлять провод
• Напряжение: до 690 В
• Диапазон рабочих температур: от –55 C до +135 C
• Срок гарантии: 84 месяца
• Количество в упаковке: 50 штук
• Цвет: серый
• Содержание галогенов: да - не предназначены для применений с требованием низкого дымовыделения

Совместимость и монтаж

Наконечник штыревой втулочный НШв 0.5-8 совместим с любыми клеммами, рассчитанными на провод 0,5 мм2 и диаметр штыря до 1,3 мм. Монтаж осуществляется только методом опрессовки специальным клещами с матрицей для втулочных наконечников. Не допускается использование паяльника - даже при наличии лужёного покрытия. Предварительно зачищенный провод вставляется в втулку до упора, после чего выполняется односторонняя опрессовка - достаточно одного зажима на конце втулки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.5–2017 (IEC 60947-5-1) для коммутационных устройств. Лужёное покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности. Однако из-за наличия галогенов не рекомендовано для установки в закрытых помещениях с высокими требованиями к безопасности при возгорании (например, метро, больницы, тоннели).

Преимущества

• Заменяет операцию облуживания провода - экономит время при массовом монтаже
• Лужёная медь снижает переходное сопротивление и предотвращает окисление контакта
• Трубчатая форма втулки облегчает введение провода - особенно удобна при работе в труднодоступных местах
• Высокая термостойкость (+135 C) позволяет использовать в нагреваемых средах
• Упаковка по 50 штук - удобна для мастерских и сервисных центров

Ограничения применения

• Не применяются для однопроволочных (монолитных) проводов - только для многожильных
• Не подходят для систем с запретом на галогены (по нормам EN 50267, IEC 60754)
• Не используются в условиях постоянного механического воздействия - возможна деформация втулки
• Не предназначены для работы при напряжении выше 690 В

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в бытовых и промышленных щитах
• Оконцевание проводов питания двигателей малой мощности
• Соединение сигналов управления в пультах и контроллерах (PLC, реле)
• Монтаж в осветительных и силовых распределительных устройствах

Практические советы

• Перед опрессовкой обязательно зачистите провод на длину, равную глубине втулки (8 мм)
• Выбирайте клещи с матрицей, точно соответствующей размеру НШв 0.5-8 - недостаточно или избыточное давление снижают надёжность
• Проверьте качество опрессовки: втулка должна плотно обжать все жилы, без видимых трещин или выпирающих проводников
• Храните в сухом месте - хотя покрытие защищено, длительное воздействие влаги может вызвать потемнение лужения
• Для крупносерийного монтажа используйте упаковку по 50 штук - она компактна и легко помещается в ящик инструментов
