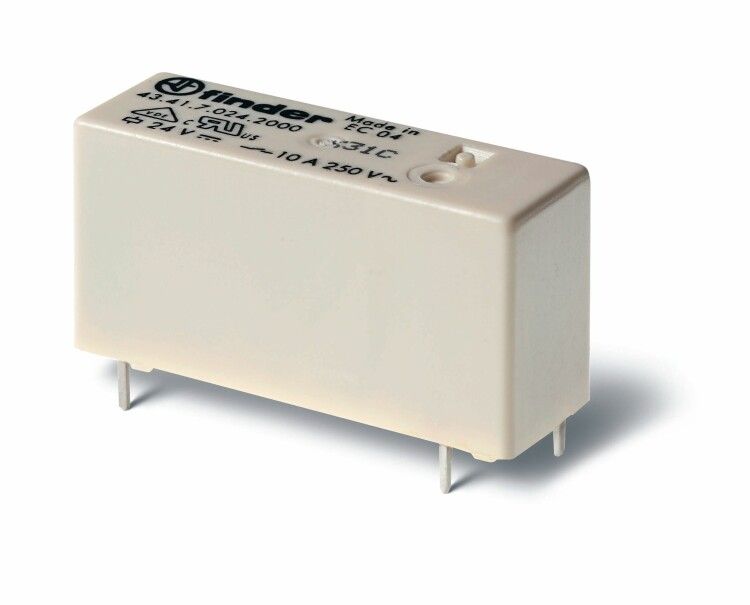

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A | 434170122001 Finder 43.41.7.012.2001

Электромеханическое реле Finder 43.41.7.012.2001 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А постоянного тока. Благодаря низкопрофильному корпусу и шагу выводов 3,2 мм, оно идеально подходит для плотной компоновки в управляющей аппаратуре, где важна экономия места.

Назначение и область применения

Реле Finder 43.41.7.012.2001 используется для управления цепями с малой мощностью в автоматических системах. Его применяют в устройствах, требующих гальванической развязки между управляющим сигналом и нагрузкой: контроллеры, системы сбора данных, промышленные панели, медицинское оборудование, бытовые приборы с микроконтроллерами. Подходит для замены механических выключателей в схемах с частыми включениями.

Технические характеристики

• Коммутируемый ток: 10 А (при напряжении до 30 В DC)
• Напряжение катушки: 12 В постоянного тока (DC)
• Тип контакта: одинарный перекидной (1CO)
• Материал контактов: серебро-кадмий оксид (AgCdO) - устойчив к дуге и износу
• Тип управления: моностабильное (обычное состояние - разомкнуто)
• Чувствительность катушки: повышена - требуется меньший ток срабатывания
• Шаг выводов: 3,2 мм - совместим с типовой печатной платой
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима высокая влажность
• Корпус: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 43.41.7.012.2001 монтируется методом поверхностного монтажа (SMT) или через-плату (THT) - выводы подходят под стандартные отверстия на PCB. Шаг 3,2 мм соответствует большинству фрезерованных плат. Для надёжного соединения рекомендуется использовать паяльник с регулируемой температурой (до 260 C, время пайки не более 5 секунд на вывод). Катушка имеет свободную поляризацию - можно подключать любым способом, без соблюдения полярности.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях. Напряжение катушки 12 В DC безопасно для оператора, однако коммутируемые цепи до 10 А требуют соблюдения правил электробезопасности.

Преимущества

• Низкая профильность - занимает меньше места на плате, чем аналогичные реле
• Контакты AgCdO обеспечивают длительный срок службы даже при перегрузках и импульсных нагрузках
• Повышенная чувствительность катушки снижает потребление энергии контроллера
• Универсальный монтаж - подходит как для прототипирования, так и для массового производства
• Устойчивость к вибрациям благодаря жёсткой конструкции корпуса

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 исключает воздействие воды, пара и пыли
• Запрещён монтаж в местах с прямым попаданием жидкости, масла или химически активных веществ
• Не следует применять в цепях переменного тока - только для постоянного тока (DC)
• При работе с индуктивными нагрузками (>100 мГн) необходима демпферная цепь (диод или RC-цепочка)
• Не рассчитано на частоту переключений выше 10 Гц - при более высокой частоте возможен преждевременный износ контактов

Примеры использования

• Управление светодиодными лентами в системах освещения
• Переключение двигателей постоянного тока в робототехнике
• Активация соленоидов в автоматических клапанах
• Контроль нагревательных элементов в термостатах
• Работа в качестве выходного элемента в PLC-модулях и интерфейсных платах

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 3,2 мм, высота реле 15,9 мм
• Для увеличения срока службы контактов используйте защитные диоды параллельно индуктивным нагрузкам
• Не перегружайте реле - максимальный ток 10 А при 12 В DC; при более высоком напряжении ток снижается
• Проверьте соответствие напряжения катушки - использование 24 В вместо 12 В вызовет перегрев и выход из строя
• При использовании в холодном помещении (ниже −25 C) проверьте работоспособность после прогрева
• Для сервисного обслуживания - реле легко заменить без пайки, если установлено в разъём (необходимо дополнительно приобрести панельный разъём)
