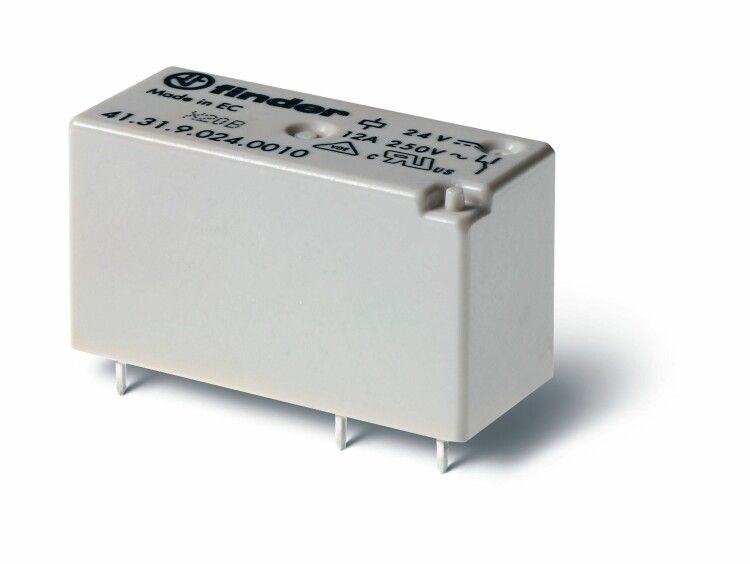

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.5мм; 1CO 12A; Контакты AgNi | 413190120011 Finder 41.31.9.012.0011

Электромеханическое реле Finder 41.31.9.012.0011 - компактное промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 12 А при напряжении 12 В постоянного тока. Подходит для устройств, где важна экономия места и надёжность переключения, включая автоматику, контрольные панели и промышленные контроллеры.

Назначение и область применения

Реле Finder 41.31.9.012.0011 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Его основная задача - изолировать управляющую цепь (например, микроконтроллер) от силовой нагрузки. Применяется в устройствах, требующих компактности: системах автоматизации, бытовых приборах, медицинском оборудовании, транспорте и промышленных контроллерах. Благодаря одинарному переключающему контакту (1CO) подходит для включения/выключения одного устройства.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Тип контакта: 1CO (один переключающий контакт - замыкающий)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Способ монтажа: через-плату (PTH), шаг выводов 3,5 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 41.31.9.012.0011 совместимо со стандартными печатными платами с шагом выводов 3,5 мм. Для установки требуется просверленное отверстие под каждый вывод. Контакты подходят для пайки с использованием обычных технологий (ручной или волновой). Убедитесь, что площадка на плате соответствует габаритам корпуса - он низкопрофильный, но требует достаточного зазора вокруг для теплоотвода и предотвращения механических повреждений. Не используйте с паяльником выше 260 C более 5 секунд.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Соответствие гарантирует безопасную работу в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая коммутационная способность (12 А) при малых габаритах
• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях
• Низкий профиль позволяет использовать в плотно укомплектованных платах
• Свободная полюсность упрощает монтаж и снижает риск ошибок при подключении
• Исполнение УХЛ4 обеспечивает стабильную работу в типичных для России климатических условиях

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Не подходит для переменного тока - катушка и контакты рассчитаны только на постоянный ток
• Отсутствуют NO-контакты - нельзя применить как реле с размыкающим контактом без внешней схемы
• Не рекомендуется для частых импульсных нагрузок свыше 1000 операций в час - возможен преждевременный износ контактов

Примеры использования

• Управление нагревательным элементом в термостате через микроконтроллер
• Переключение двигателя постоянного тока в системе автоматического перемещения
• Активация светового сигнала в пульте управления станка
• Коммутирование соленоидного клапана в системе водоснабжения

Практические советы

• При проектировании платы учтите, что максимальный ток 12 А требует широких дорожек и качественной пайки - недостаточное сечение проводника вызовет перегрев
• Для защиты от скачков напряжения при выключении катушки добавьте демпферный диод (flyback diode) параллельно катушке
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы контактов и изоляции
• Проверяйте целостность контактов мультиметром перед первым запуском - особенно при хранении в сырых условиях
• Замена аналогов: этот экземпляр - прямая замена для Finder 41.31.9.012.0011 других партий; другие модели серии 41 с другим напряжением катушки не взаимозаменяемы
