Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1NO 10A; контакты AgNi+Au | 434170095300 Finder 43.41.7.009.5300

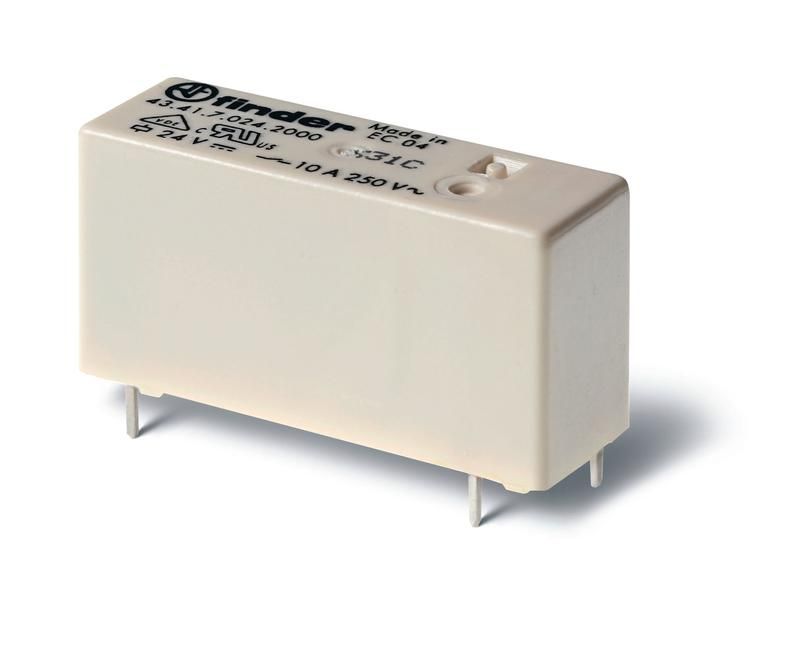

Электромеханическое реле Finder 43.41.7.009.5300 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации слаботочных цепей до 10 А при напряжении 9 В постоянного тока. Благодаря повышенной чувствительности катушки и золотому покрытию контактов, реле надёжно работает в устройствах с низкими уровнями управляющего сигнала.

Назначение и область применения

Реле Finder 43.41.7.009.5300 используется для передачи сигнала между контроллерами (например, микроконтроллерами, PLC) и нагрузками средней мощности. Подходит для автоматизации оборудования, где важны компактность и точность переключения: системы управления станками, медицинская аппаратура, бытовые приборы, тестовое оборудование, системы освещения и автономные модули.

Технические характеристики

• Напряжение катушки: 9 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - обеспечивает стабильный контакт при малых токах и защищает от окисления
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Габариты: миниатюрные, низкий профиль - оптимально для плотной компоновки плат

Совместимость и монтаж

Реле Finder 43.41.7.009.5300 совместимо со всеми стандартными печатными платами с шагом отверстий 5 мм. Для монтажа требуется просверленное отверстие под каждый из 8 выводов. Рекомендуется использовать паяльник с регулируемой температурой (до 260 C) и время пайки не более 3–5 секунд на вывод, чтобы не повредить пластиковый корпус. После установки проверьте механическую фиксацию и отсутствие замыканий между соседними выводами.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность и надёжность). Соответствие гарантирует соответствие требованиям к электробезопасности и сроку службы в промышленном оборудовании.

Преимущества

• Золотое покрытие контактов позволяет работать даже при токах ниже 100 мА - идеально для сигналов от микросхем
• Высокая чувствительность катушки: требует всего около 100 мВт мощности для срабатывания - снижает нагрузку на управляющую цепь
• Низкий профиль: высота корпуса минимальна, что важно для устройств с ограниченным объемом
• Пластиковый корпус с хорошей изоляцией - безопасен при работе рядом с высоковольтными участками платы

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от влаги и пыли
• Не рекомендуется для частых переключений свыше 1000 циклов/час - возможен износ контактов
• Использование вне диапазона УХЛ4 (температура ниже −25C или выше +40C) может привести к изменению параметров срабатывания или отказу
• Не подходит для коммутации индуктивных нагрузок выше 10 А - необходима дополнительная защита (диод, RC-цепочка)

Примеры использования

• Переключение реле в системе управления HVAC на базе Arduino или Raspberry Pi
• Коммутация нагревательных элементов в термостатах
• Управление световыми индикаторами или насосами в медицинских приборах
• Автоматизация сборочных линий с использованием PLC
• Реализация функции “байпас” в источниках бесперебойного питания

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами строго 5 мм, отступ от края платы - не менее 2 мм
• Для увеличения срока службы контактов используйте гашение дуги при управлении индуктивными нагрузками - параллельно контакту установите антидренажный диод 1N4007
• Проверяйте полярность при подключении катушки - хотя реле не поляризовано, неверное подключение может вызвать задержку срабатывания
• При массовом применении выбирайте реле с одинаковым номером партии - это гарантирует близкие временные параметры срабатывания
• Не применяйте реле в условиях сильных вибраций - возможно самопроизвольное срабатывание; для таких условий рассмотрите герметичные аналоги
