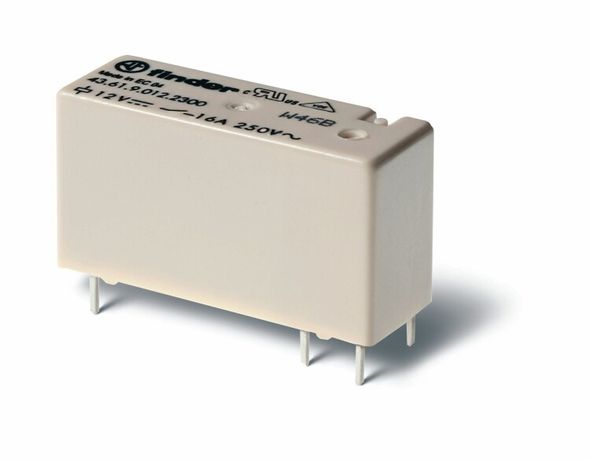

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1NO 16A; контакты AgCdO | 436190122300 Finder 43.61.9.012.2300

Электромеханическое реле Finder 43.61.9.012.2300 - компактное промежуточное реле с монтажом на печатную плату, рассчитанное на коммутацию нагрузки до 16 А постоянного тока при напряжении катушки 12 В. Подходит для автоматизации, контроллеров и устройств, где важна плотная упаковка компонентов.

Назначение и область применения

Реле Finder 43.61.9.012.2300 используется для управления силовыми цепями через слаботочные сигналы. Применяется в устройствах, где требуется изолированное переключение: промышленные контроллеры, системы управления оборудованием, бытовые автоматы, медицинская техника, транспортные решения. Благодаря малой высоте и шагу выводов 5 мм, идеально встраивается в плотные печатные платы.

Технические характеристики

• Коммутируемый ток: 16 А (при постоянном токе)
• Напряжение катушки: 12 В постоянного тока (DC)
• Тип контактов: один нормально открытый (1 NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым способом (+/- неважен)
• Способ монтажа: поверхностный монтаж на печатную плату (SMT)
• Шаг выводов: 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 43.61.9.012.2300 совместимо со всеми стандартными платами с шагом 5 мм. Для надёжного монтажа используйте паяльник с регулируемой температурой (не выше 260C), время пайки каждого вывода - не более 5 секунд. Убедитесь, что отверстия в плате соответствуют габаритам выводов - они не требуют сверления, так как монтаж происходит по технологии SMD. Катушка не чувствительна к полярности - подключение +- не имеет значения.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - не применяйте в сырых средах без дополнительной герметизации.

Преимущества

• Высокая коммутационная способность - 16 А при постоянном токе, что выше среднего для аналогичных миниатюрных реле
• Контакты AgCdO обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Низкая профильность - позволяет экономить место на плате, особенно важно в компактных устройствах
• Свободная поляризация упрощает сборку и снижает риск ошибок при монтаже
• Подтверждённая надёжность по стандартам EN 61810 - подходит для ответственных систем

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг, пара или пыли
• Запрещена установка в местах с механическими воздействиями - корпус не выдерживает удары и вибрацию без крепления
• Не рекомендуется для переменного тока - только постоянный (DC)
• Максимальная рабочая температура +40C; при более высоких температурах возможен отказ
• Не предназначен для монтажа в шасси или DIN-рейку - только на печатную плату

Примеры использования

• Управление мощным нагревательным элементом в контроллере климатической установки
• Переключение двигателя постоянного тока в робототехнике
• Контроль освещения в автономных системах с микроконтроллером
• Активация соленоидов в автоматических замках
• Интерфейс между логическими схемами (3.3 В / 5 В) и силовой цепью 12–24 В

Практические советы

• При работе с индуктивными нагрузками (катушки, двигатели) обязательно используйте демпферную цепь (диод или RC-цепь) параллельно контакту - продлит срок службы реле
• Проверьте посадочные площадки на плате - они должны точно соответствовать расстоянию 5 мм между выводами
• Для массового производства убедитесь, что оборудование пайки не перегревает корпус - пластик может деформироваться при температуре >260C
• Если нужна защита от внешней среды - поместите реле внутрь герметичного корпуса, не полагайтесь на саму степень IP20
• При замене - проверьте тип контакта: 1NO, а не 1NC. Модели с другим числом контактов не взаимозаменяемы
