Вставка плавкая ППН 35 160А X0 габарит 1 УХЛ3 КЭАЗ 111307

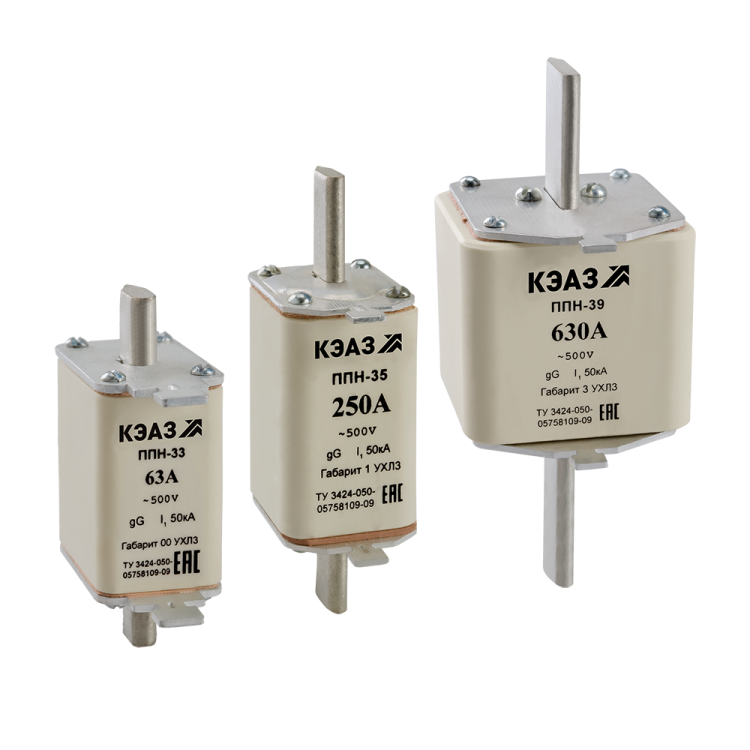

Вставка плавкая ППН-35-X0-1-160А-УХЛ3 от КЭАЗ - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с монтажом на корпус, рассчитан на работу в суровых климатических условиях. Артикул 111307 соответствует типоразмеру 1 и номинальному току 160 А.

Назначение и область применения

Вставка плавкая ППН-35-X0-1-160А-УХЛ3 используется для защиты электрических цепей в распределительных устройствах, пускателях, контакторах и других силовых аппаратах. Подходит для установки в промышленном оборудовании, где требуется надёжная защита от сверхтоков. Предназначен исключительно для переменного тока и применяется в системах с номинальным напряжением до 690 В.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток короткого замыкания до этого значения
• Количество полюсов: 1
• Тип тока: переменный (AC)
• Категория применения: gL/gG - обеспечивает защиту как кабелей, так и оборудования от перегрузок и коротких замыканий
• Габарит: типоразмер 1 - совместим с держателями и основаниями стандарта IEC/ГОСТ для данного размера
• Исполнение: втычное - устанавливается путём вставления в контактную пару без болтовых соединений
• Мощностные потери: 16,5 Вт - показатель тепловыделения при работе на номинальном токе
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влаге, запылённости и колебаниям температуры в холодных регионах
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в защищённый корпус или щит
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-35-X0-1-160А-УХЛ3 устанавливается в держатели предохранителей типа “втычной” конструкции, соответствующие типоразмеру 1. Монтаж осуществляется на аппарат - то есть встроена в устройство (например, в пускатель или рубильник), а не в отдельный щит. Для правильной работы необходимо использовать держатели, сертифицированные для предохранителей категории gL/gG и с подходящими контактными площадками. Нельзя использовать с держателями для других типоразмеров - риск плохого контакта и перегрева.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Обеспечивает классическую функцию термического и электромагнитного отключения при превышении допустимых токов. Отключение происходит без взрыва или выброса горячих частиц благодаря внутреннему дизайну элемента. Однако из-за степени защиты IP00 использование вне закрытой оболочки недопустимо - контактные части находятся под напряжением и доступны при открывании корпуса.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно срабатывает даже при серьёзных аварийных режимах
• Работает в широком диапазоне температур - подходит для холодных регионов и неотапливаемых помещений
• Совместим с большинством промышленных держателей типоразмера 1
• Низкий уровень тепловыделения (16,5 Вт) снижает нагрузку на теплообмен в аппаратуре
• Произведён на заводе КЭАЗ - известный российский производитель с проверенной качественной базой

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - возможен преждевременный износ
• IP00 - нельзя применять в открытых местах, на улице, в сырых помещениях без герметичного кожуха
• Подходит только для переменного тока - не используется в цепях постоянного тока
• Требует точного соответствия типоразмера 1 - другие размеры не подойдут физически и электрически
• Не является автоматическим выключателем - после срабатывания требует замены

Примеры использования

• Защита входных цепей частотных преобразователей на 690 В
• Функциональная вставка в магнитные пускатели КЭАЗ серии ПМА
• Щитовое оборудование на промышленных конвейерах в холодных регионах
• Распределительные пункты на объектах нефтегазовой отрасли с экстремальными температурами

Практические советы

• При замене всегда используйте оригинальные держатели того же типоразмера - не адаптируйте через переходники
• Проверьте соответствие номинала тока в цепи - превышение 160 А вызовет ложные срабатывания
• Обязательно отключите питание перед заменой - контакты находятся под напряжением даже при отключенном оборудовании, если источник питания остаётся активным
• При использовании в условиях низких температур (-40…-60 C) убедитесь, что держатель не хрупнет - некоторые пластиковые комплектующие теряют эластичность
• Запасные вставки рекомендуется хранить в сухом месте, избегая механических повреждений - целостность плавкого элемента критична
