Вставка плавкая ППН 35 200А X0 габарит 1 УХЛ3 КЭАЗ 111309

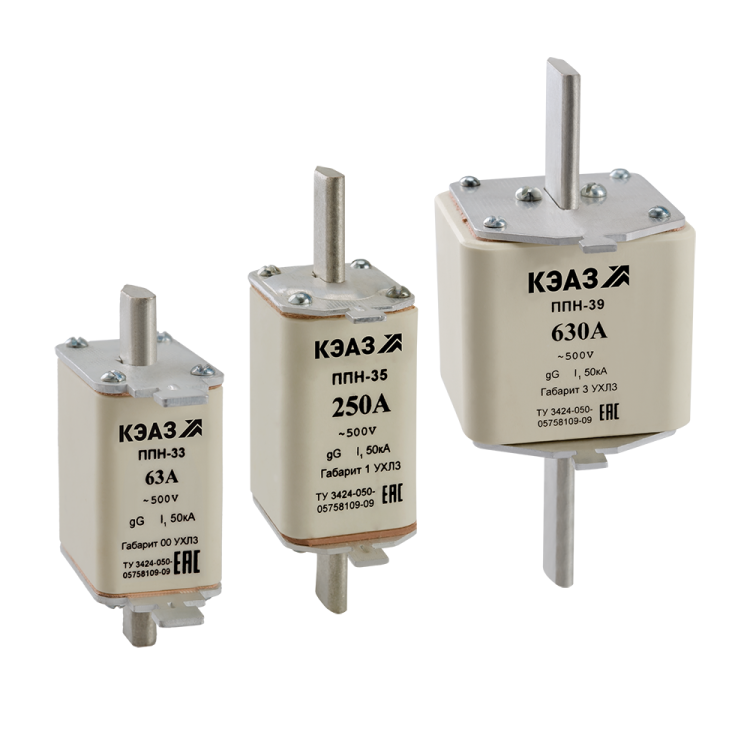

Вставка плавкая ППН-35-X0-1-200А УХЛ3 - однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Произведён Кэаз, соответствует типоразмеру 1 и рассчитан на работу в суровых условиях - от -60 C до +40 C.

Назначение и область применения

Вставка плавкая ППН-35-X0-1-200А УХЛ3 используется для защиты оборудования в силовых цепях переменного тока. Применяется в распределительных устройствах, пускателях, контакторах и других аппаратах, где требуется надёжная защита от сверхтоков. Подходит для установки в промышленном оборудовании: станках, конвейерах, насосных системах, трансформаторных подстанциях.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначен предохранитель;
• Тип тока: переменный (AC);
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который предохранитель может безопасно прервать;
• Категория применения: gL/gG - универсальный класс, обеспечивающий защиту как от длительных перегрузок, так и от высоких токов КЗ;
• Типоразмер: 1 - фиксированные габариты, совместимые со стандартными держателями;
• Мощностные потери: 18,6 Вт - энергия, теряемая при прохождении номинального тока, влияет на нагрев системы;
• Степень защиты: IP00 - отсутствие внешней защиты корпуса, требует установки в закрытом устройстве;
• Климатическое исполнение: УХЛ3 - работает в умеренно холодном и влажном климате, допускает эксплуатацию при температурах от -60 C до +40 C;
• Способ монтажа: на аппарат - вставляется в специальные зажимы, расположенные внутри коммутационной аппаратуры;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие требованиям безопасности и качества.

Совместимость и монтаж

Вставка плавкая ППН-35-X0-1-200А УХЛ3 совместима с держателями предохранителей типоразмера 1, используемыми в аппаратах производства КЭАЗ и аналогичных моделей других производителей. Монтаж осуществляется путём введения ножевых контактных частей в зажимы держателя - без инструментов, но после отключения питания. Обязательно проверьте плотность контакта: плохой контакт вызывает перегрев и преждевременную выход из строя.

Безопасность и стандарты

Предохранитель сертифицирован по ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Соответствует международным нормам для категории gL/gG. Наличие IP00 означает, что сама вставка не защищена от доступа человека или попадания сторонних предметов - поэтому должна использоваться исключительно в герметичных или закрытых щитах. Эксплуатация вне предусмотренных условий повышает риск возгорания.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную защиту даже при серьёзных аварийных режимах;
• Работает в широком диапазоне температур - подходит для холодных регионов и неотапливаемых помещений;
• Стандартный типоразмер 1 позволяет легко заменить в большинстве существующих шкафов и панелей;
• Низкий уровень тепловых потерь (18,6 Вт) снижает нагрузку на теплообмен в аппаратуре;
• Производится КЭAZ - известный российский производитель с долгой историей выпуска промышленных предохранителей.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• IP00 запрещает использование в открытых местах, на улице или во влажных средах без корпуса;
• Не рекомендовано применение в сетях выше 690 В - возможен пробой;
• Не подлежит восстановлению после срабатывания - необходимо менять полностью;
• Требуется точное соответствие типоразмера держателя - неверный размер приведёт к плохому контакту или невозможности установки.

Примеры использования

• Защита входного автомата в распределительном щите станка с двигателем 100–150 кВт;
• Функциональный элемент в пускателе ПМА-200 от КЭАЗ;
• Обеспечение защиты трансформатора 630 кВА в промышленном цехе;
• Установка в ящике управления конвейерной лентой в пищевой промышленности.

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения тестером - даже при выключенном автомате есть опасность!
• Выбирая вставку, сравнивайте не только ток, но и типоразмер - ППН-35-X0-1-200А УХЛ3 имеет жестко заданные размеры, отличается от более крупных типоразмеров 2 и 3;
• Проверяйте состояние держателя перед установкой новой вставки: окисление, деформация контактов или трещины увеличивают вероятность перегрева;
• При работе в условиях низких температур (-40…-60 C) убедитесь, что все комплектующие (держатели, провода) также рассчитаны на этот диапазон - пластик может стать хрупким;
• Не используйте эту вставку вместо быстродействующего предохранителя (например, aR) - она не предназначена для защиты чувствительной электроники.
