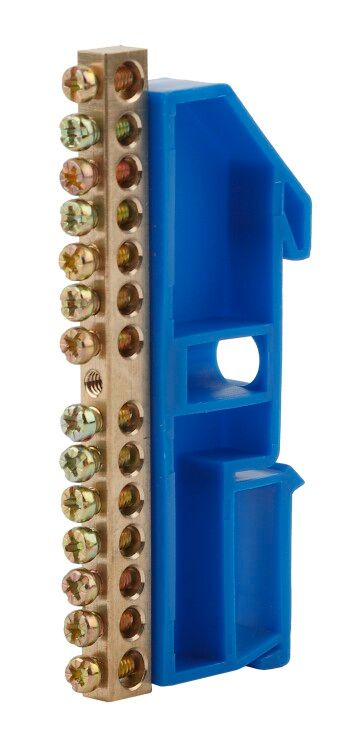

Шина N "ноль" на DIN-изол. ШНИ-6х9-14-Д NO-222-48 син. (уп.25шт) ЭРА Б0033429

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-14-Д синяя от ЭРА предназначена для надёжного объединения нулевых проводников в электрических щитах. Благодаря изолированному монтажу и высокой плотности контактов, она удобна как для монтажа, так и для последующего обслуживания.

Назначение и область применения

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-14-Д синяя используется для сборки нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в щитах жилых домов, офисов, производственных линиях и системах автоматизации. Синий цвет изолятора визуально выделяет нулевой потенциал, снижая риск ошибок при обслуживании.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество контактов: 14
• Сечение подключаемого провода: 10–25 мм2
• Материал контактов: латунь Л56
• Толщина шины: 9 мм
• Просвет от задней панели: 24 мм
• Диаметр отверстий: 6 мм (для входящих), 4 мм (для отходящих)
• Поверхность контактов: необработанная - без покрытия, обеспечивает хорошую теплопроводность и надёжный контакт
• Способ монтажа: крепление на DIN-рейку
• Изолятор: полипропилен с антипиренами, устойчив к возгоранию

Совместимость и монтаж

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-14-Д синяя совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - никаких инструментов для крепления не требуется. Для подключения используйте гаечные ключи подходящего размера: затягивайте винты до упора, но без излишнего усилия - поверхность контактов не требует специальной подготовки. Обязательно проверьте соответствие сечения провода: 10–25 мм2. Провода меньшего сечения (например, 1,5–4 мм2) не следует использовать - они не будут надёжно зажаты.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для внутренних электромонтажных устройств. Изолятор из антипиренного полипропилена предотвращает распространение пламени. Контактные винты из оцинкованной стали имеют скруглённую форму - исключают повреждение жил проводов при затяжке. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем.

Преимущества

• Удобная компактная конструкция: 14 точек подключения на одной шине - экономия места в щите
• Изолированный монтаж: безопаснее, чем металлическая шина без изолятора
• Чёткая визуальная идентификация: синий цвет изолятора сразу указывает на нулевой проводник
• Высокая надёжность соединений: латунь обеспечивает стабильную проводимость и устойчивость к окислению
• Поддержка широкого диапазона сечений: от 10 до 25 мм2 - подходит для большинства силовых цепей

Ограничения применения

• Не предназначен для работы при температуре выше +85 C - возможна деформация изолятора
• Запрещено применять в условиях постоянного воздействия воды или агрессивных сред - изолятор не имеет защиты IP65+
• Не рекомендуется для подключения проводов меньше 10 мм2 - винты не обеспечивают достаточного давления
• Не является заменой основной нулевой шине в главном распределительном щите - служит лишь для вторичного распределения внутри щита

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток, освещения и бытовой техники
• Промышленный щит управления: сборка PE-проводников от двигателей, сенсоров и исполнительных механизмов
• Щит автономного питания: распределение нуля между инвертером, зарядным устройством и нагрузками
• Обновление старого щита: замена “скруток” и перемычек на стандартизованную шину для повышения надёжности

Практические советы

• Перед монтажом убедитесь, что DIN-рейка чистая и ровная - иначе шина будет болтаться
• При подключении нескольких проводов в одно отверстие - используйте только один провод сечением до 25 мм2; многожильные провода лучше запрессовать наконечником
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт, слишком сильно - риск среза резьбы
• При использовании в щитах с высокой плотностью оборудования - учтите просвет 24 мм от задней стенки: не закрывайте шину другими элементами
• Артикул б0033429 - это именно модель ШНИ-6х9-14-Д синяя от ЭРА. Не путайте с аналогами других цветов (жёлтые - для PE) или с неизолированными шинами
