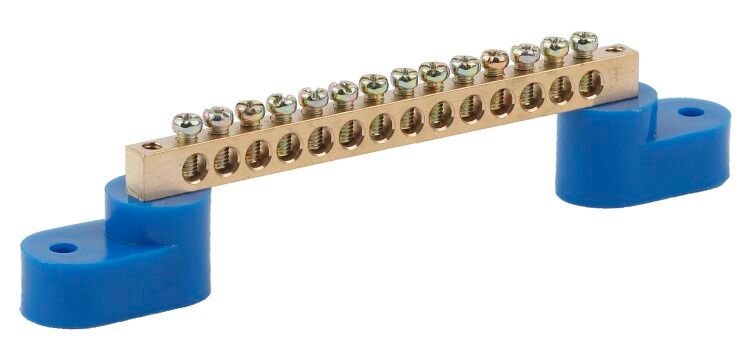

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-14-У2 NO-222-59 син. (уп.10шт) Эра Б0033439

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-14-У2 синий от ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное и компактное подключение до 14 проводников сечением 10–25 мм2. Артикулы no-222-59 и б0033439 соответствуют требованиям для промышленного и жилого электрооборудования.

Назначение и область применения

Шина ШНИ-6х9-14-У2 синий используется для создания единой нулевой точки в электрических щитах - она соединяет несколько нулевых (N) и защитных (PE) проводников между собой. Применяется в распределительных устройствах бытового, коммерческого и промышленного назначения: в этажных щитах, щитах автоматики, на станках и конвейерах. Подходит для систем TN-S и TN-C-S. Может использоваться и для фазных проводников, если требуется вынести их за пределы основной шины L.

Технические характеристики

• Материал: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению.
• Номинальный ток: 100 А - допустимый постоянный ток при нормальных условиях эксплуатации.
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока.
• Количество контактов: 14 - позволяет подключить до 14 проводников через одинаковые зажимы.
• Сечение подключаемого провода: 10…25 мм2 - совместима с медными и алюминиевыми жилами указанного диапазона.
• Толщина шины: 9 мм - определяет прочность и тепловую инерцию при нагрузке.
• Просвет от задней панели: 14 мм - минимальное расстояние, необходимое для установки на DIN-рейку или стенку щита без перегрева.
• Изоляция: Да - корпус выполнен на базе самозатухающего пластика, исключающего распространение горения.
• Цвет: Синий - стандартизированная цветовая маркировка для нулевых шин (соответствует IEC 60445).
• Поверхность контакта: Необработанная - требует правильного затягивания болтов для надёжного контакта; не покрыта антикоррозийным слоем.

Совместимость и монтаж

Шина ШНИ-6х9-14-У2 синий крепится на любую вертикальную поверхность - DIN-рейку, металлический щит или деревянную панель - благодаря двум угловым изоляторам. Для монтажа используются стандартные крепёжные отверстия под винты M4–M6. Установка возможна в любом положении, но рекомендуется располагать её так, чтобы провода входили сверху/снизу, а не сбоку, чтобы избежать перегрузки на контактные площадки. Не используйте силовой инструмент при затяжке - момент должен быть достаточным для плотного контакта, но не выше уровня, который вызывает деформацию латуни.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих требованиям безопасности ГОСТ Р МЭК 60947-7-1. Самозатухающий пластик изоляторов снижает риск возгорания при КЗ. Цветовое исполнение (синий) соответствует международному стандарту IEC 60445 для обозначения нулевых проводников. Отсутствие специального покрытия контактов не является нарушением - это обычная практика для внутренних шин в закрытых щитах.

Преимущества

• Высокая надёжность соединений благодаря однородной латунной основе.
• Компактность - 14 точек подключения на одной платформе, экономия места в щите.
• Стандартный синий цвет упрощает диагностику и обслуживание.
• Изоляционные угловые кронштейны позволяют монтировать шину даже на нестандартные поверхности.
• Поддержка широкого диапазона сечений проводов - универсальность для разных проектов.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP, материал не рассчитан на воздействие осадков и прямого UV-излучения.
• Не следует использовать в средах с повышенной химической агрессивностью (например, в цехах с кислотами или щелочами) - латунь может подвергаться коррозии.
• Не рекомендуется применять для проводов меньше 10 мм2 - зажимы не обеспечивают надёжного контакта, есть риск нагрева и ослабления соединения.
• Не подходит для частых демонтажей - многократное откручивание/закручивание может повредить резьбу в латуни.

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток, освещения и бытовой техники.
• Щит управления насосной станцией - подключение PE-проводников от трёхфазного двигателя и контрольных устройств.
• Промышленный щит на заводе - сборка нулевой шины для системы автоматизации с множеством датчиков и контроллеров.
• Аварийное освещение - вынесение нуля от автономного источника питания в отдельную группу.

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение 10–25 мм2 - меньшие жилы лучше подключать через ответвительные колодки.
• Обязательно используйте гребёнчатые перемычки или клеммы с подходящими контактами - не соединяйте провода друг с другом напрямую без зажима.
• После установки сделайте замеры сопротивления переходного контакта - оно должно быть менее 1 мОм.
• При установке в щит с металлическим корпусом убедитесь, что изоляторы полностью отделяют шину от корпуса - просвет 14 мм должен соблюдаться.
• Не смешивайте алюминиевые и медные провода на одной шине - это создаёт риск гальванокоррозии.
• При необходимости увеличить количество точек - используйте две шины параллельно, а не удлиняйте одну с помощью перемычек.
