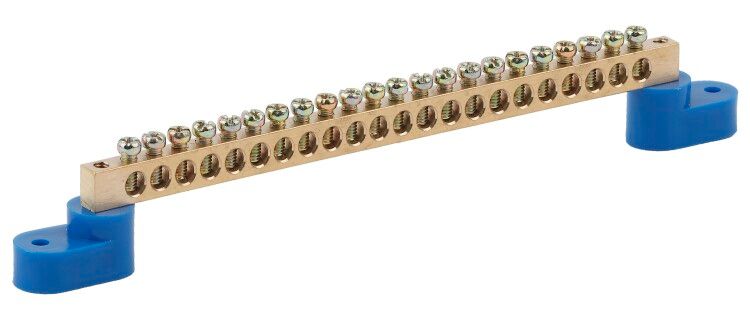

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-22-У2 NO-222-74 син. (уп.10шт) Эра Б0033452

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-22-У2, синяя от бренда ЭРА - это надёжный распределительный элемент для нулевого провода в щитах до 400 В. Артикулы no-222-74 и б0033452 подходят для сборки силовых шкафов, где требуется устойчивый контакт с множеством проводников.

Назначение и область применения

Шина ШНИ-8х12-22-У2 используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для систем TN-S и TN-C-S. Может использоваться и для фазных проводников, если это предусмотрено проектом.

Технические характеристики

• Материал: латунь - обеспечивает хорошую проводимость и долговечность
• Количество контактов: 22 - позволяет подключить до 22 проводников
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 230/400 В
• Сечение подключаемого проводника: 10–25 мм2 - совместима с медными проводами указанного диапазона
• Толщина шины: 12 мм - достаточна для механической прочности и тепловой стойкости
• Просвет от задней панели: 14 мм - обеспечивает зазор для установки на DIN-рейку или стенку
• Изоляция: да - контакты отделены от корпуса пластиковым изолятором
• Цвет: синий - соответствует цветовой маркировке нулевого провода (PEN/N)
• Поверхность контакта: необработанная - требует плотного затягивания болтов для надёжного контакта

Совместимость и монтаж

Шина ШНИ-8х12-22-У2 крепится через два угловых изолятора. Монтаж возможен на DIN-рейку (при наличии специальных кронштейнов) или прямо на металлическую панель щита с помощью болтов. Учитывайте просвет 14 мм - между шиной и поверхностью должна остаться свободная зона для теплоотвода и предотвращения замыканий. Для подключения используйте гильзы или наконечники сечением 10–25 мм2. Болты затягивайте моментом, соответствующим сечению провода - переусиливать нельзя, чтобы не повредить латунь.

Безопасность и стандарты

Изолятор выполнен из самозатухающего пластика - материал не поддерживает горение, что снижает риск возгорания при аварии. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных шин. Наличие изоляции исключает случайные прикосновения к токоведущим частям при обслуживании.

Преимущества

• Высокая надёжность контактов благодаря латунному основанию
• Защита от поражения током за счёт изолированного монтажа
• Чёткая цветовая маркировка (синий) уменьшает вероятность ошибки при монтаже
• 22 точки подключения позволяют отказаться от перемычек и упростить схему
• Стабильная работа при длительной нагрузке до 125 А

Ограничения применения

• Не предназначен для переменного тока выше 400 В - применение в сетях 690 В недопустимо
• Не рекомендуется использовать в условиях постоянной влаги или агрессивных сред - изолятор не имеет защиты IP65+
• Не подходит для многожильных проводов сечением менее 10 мм2 - возможен плохой контакт
• Не имеет встроенной защиты от перегрузки - требует внешнего автоматического выключателя
• Поверхность контактов не покрыта - при длительном воздействии оксидов может потребовать периодической проверки затяжки

Примеры использования

• Распределение нуля в этажных щитках многоэтажек
• Объединение PE-проводников в промышленных пультах управления
• Подключение нейтрали в частных домах с системой TN-C-S
• Сборка распределительных шкафов для насосных станций, конвейеров, освещения

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не допускайте использование проводов меньше 10 мм2 или больше 25 мм2
• Затягивайте болты равномерно, начиная с центра - так избежите деформации шины
• После первого включения и через месяц работы проведите контрольную проверку затяжки всех контактов
• Если шина устанавливается рядом с другими токоведущими элементами, соблюдайте минимальные расстояния по нормам ПУЭ
• Артикулы no-222-74 и б0033452 - один и тот же продукт; различаются только внутренние номера поставщика
