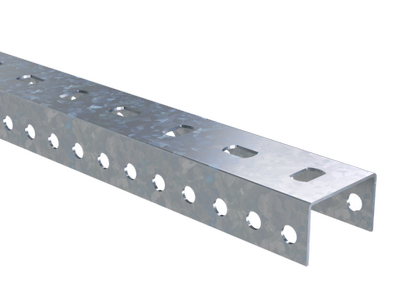

Профиль монтаж. PSL П-образ. L1500 толщ. 1.5мм ДКС BPL2915

Профиль П-образный L1500, толщина 1,5 мм PSL (арт. BPL-29) от DKC - жёсткий металлический элемент для сборки несущих конструкций в системах крепления B5 Combitech. Подходит для фиксации консолей, подвесов и кронштейнов в промышленной автоматизации, лабораториях и на производстве.

Назначение и область применения

Профиль BPL-29 используется как базовый направляющий элемент для монтажа консолей BBL-40, BBL-50 и BBM-50. Его применяют для крепления оборудования к стенам, подвеса на шпильках или установки в крепления BSV-29/BSF-29. Благодаря возможности отламывания по длине, профиль легко адаптируется под нужный размер без резки.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 1500 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина слота: 17 мм - позволяет использовать крепёж системы B5 Combitech
• Перфорация: с трёх сторон - обеспечивает гибкую фиксацию крепёжных элементов
• Зубья: есть - предотвращают проскальзывание при затяжке болтов
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Возможность отламывания: да - можно укорочить до нужного размера без инструментов

Совместимость и монтаж

Профиль BPL-29 совместим со всеми компонентами серии B5 Combitech: кронштейнами BBL-40/BBL-50, модульными креплениями BSV-29/BSF-29 и шпильками. Для монтажа используются самонарезающие болты M8, которые заходят в слот шириной 17 мм. Перфорация с трёх сторон позволяет крепить профиль вертикально, горизонтально или под углом. Отламывать профиль можно в любом месте - метки на поверхности указывают шаг 25 мм.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с равномерным защитным слоем, что исключает коррозию даже во влажной среде. Огнестойкость подтверждена испытаниями - профиль не поддерживает горение и сохраняет форму при повышенных температурах. Соответствует нормам EN 10142 и DIN 17100 для оцинкованной стали.

Преимущества

• Устойчивость к коррозии благодаря непрерывному холодному цинкованию - срок службы выше, чем у обычного оцинкования
• Гибкость в монтаже: возможность отламывания экономит время и снижает потребность в резке
• Зубчатые кромки обеспечивают надёжную фиксацию крепёжа без проворачивания
• Трёхсторонняя перфорация - удобство расположения креплений в любой плоскости
• Совместимость с целой системой B5 Combitech - минимум деталей, максимум функционала

Ограничения применения

Не предназначен для внешней эксплуатации под прямыми осадками - хотя оцинковка защищает от влаги, длительное воздействие воды может повредить покрытие. Не рекомендован для нагрузок свыше 150 кг на один метр профиля без дополнительной опоры. Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи).

Примеры использования

• Крепление панелей управления на станках
• Подвеска воздуховодов и трубопроводов в цехах
• Сборка стоек для распределительных щитов
• Монтаж светильников и датчиков в лабораториях
• Фиксация конвейерных лент через кронштейны BBL-50

Практические советы

• При отламывании профиля используйте плоскогубцы - ломается точно по меткам, без деформаций
• Проверьте посадочный диаметр крепёжа: болты M8 должны свободно входить в слот 17 мм
• Для длинных участков (>1 м) добавьте промежуточные точки крепления - это повысит жёсткость
• При монтаже на бетон используйте анкерные болты; на металл - саморезы по металлу
• Не перегибайте профиль - он не рассчитан на изгиб, только на продольную нагрузку
