Панель ПМ1/П-37 втычная с передним присоединением для установки ВА88-37 | SVA40D-PM1-P IEK

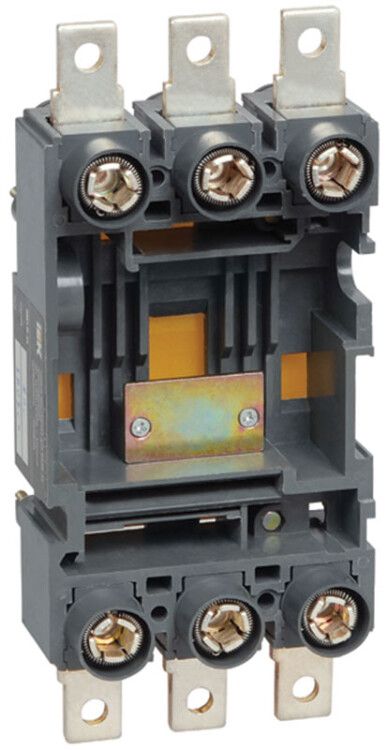

Панель втычная ПМ1/П-37 с передним присоединением для установки ВА88-37 от IEK (ИЭК), артикул sva40d-pm1-p, предназначена для удобной замены автоматических выключателей серии ВА88-37 без демонтажа проводов - особенно полезна при обслуживании главных распределительных щитов и УРД.

Назначение и область применения

Панель втычная ПМ1/П-37 позволяет перевести стационарный автоматический выключатель ВА88-37 в втычное исполнение, что обеспечивает возможность быстрой замены без отключения всей цепи. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления там, где требуется частый сервис или плановые отключения для проверки и ремонта.

Технические характеристики

• Номинальный ток: 400 А - поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - совместим с трёхполюсными автоматами ВА88-37;
• Тип присоединения: болтовое - надёжная фиксация шин и кабелей через зажимы;
• Тип расцепителя: электромагнитный и тепловой - обеспечивает защиту от КЗ и перегрузок;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, подходит для помещений с умеренным климатом (цеха, подстанции, неотапливаемые помещения).

Совместимость и монтаж

Панель втычная ПМ1/П-37 совместима исключительно с автоматическими выключателями серии ВА88-37. Для установки необходимо:

• Подготовить место в щите с достаточным свободным пространством для втыкания и извлечения аппарата;
• Закрепить панель на DIN-рейке или жестком основании с помощью болтовых креплений;
• Подключить входные и выходные шины к контактам панели - соблюдать момент затяжки, указанный в руководстве ВА88;
• Вставить выключатель ВА88-37 в панель до щелчка - он зафиксируется механически и электрически.

Не используйте панель с другими сериями выключателей - контакты и габариты не соответствуют.

Безопасность и стандарты

Панель втычная ПМ1/П-37 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-2, которые регламентируют безопасность коммутационных устройств. Конструкция обеспечивает видимый разрыв при извлечении автомата - это требование безопасности при проведении профилактики и ремонтных работ.

Преимущества

• Быстрая замена выключателя - не нужно отсоединять провода, достаточно вынуть и вставить новый аппарат;
• Снижение времени простоев оборудования - минимизирует простои при аварийном отключении;
• Улучшенная доступность - выключатель можно достать даже при плотной компоновке щита;
• Стандартная совместимость - разработана специально для серии ВА88, не требует адаптеров или модификаций.

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, паров кислот или щелочей - климат УХЛ3 не предусматривает защиту от химической агрессии;
• Не предназначен для установки вне закрытых щитов - не имеет степени защиты IP выше IP20;
• Не используется с выключателями других серий - например, ВА51, ВА88-31, ВА47-29 - физически несовместимы;
• Не рекомендовано применение в системах с высокой частотой втыкания/вытыкания более 10 раз в день - возможен износ контактных групп.

Примеры использования

• Главный распределительный щит промышленного цеха - замена вышедшего из строя автомата за 5 минут без остановки всего производства;
• Щит управления насосной станцией - плановая замена автомата во время техобслуживания;
• Объекты с ограниченным доступом - когда невозможно отключить всю линию, а нужна точечная замена.

Практические советы

• Перед установкой проверьте, чтобы контакты панели были чистыми и не имели следов окисления - это снижает риск нагрева при больших токах;
• При монтаже используйте динамометрический ключ для затяжки болтов - переусиливать нельзя, так как есть риск повредить пластиковую рамку;
• При замене ВА88-37 всегда отключайте питание - хотя панель даёт видимый разрыв, напряжение на шинах может сохраняться;
• Учитывайте посадочные размеры: панель рассчитана на выключатель ВА88-37 с шириной 54 мм - другие модели не войдут;
• Для долговечности периодически осматривайте контакты - особенно после аварийных отключений.
