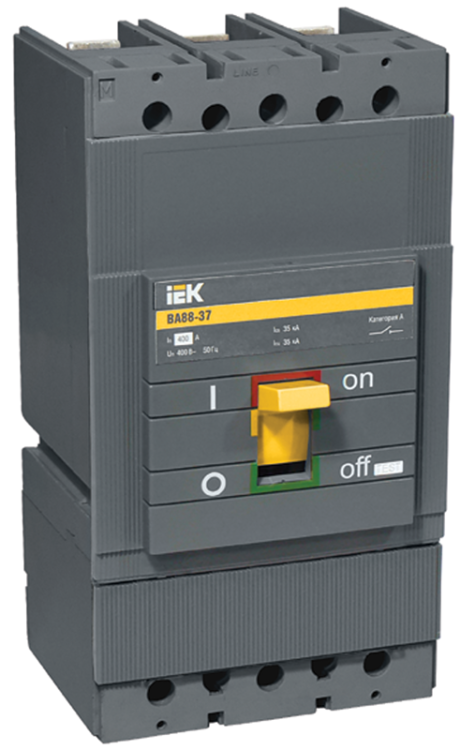

Выключатель автоматический ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 - SVA41-3-0400-R IEK SVA41-3-0400;SVA41-3-0400-R

Автоматический выключатель 3-полюсный 400А 35кА с электронным расцепителем MP 211 ВА88-37 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в распределительных щитах промышленных объектов, где важна точность срабатывания и надёжность работы при сложных условиях. Артикулы sva41-3-0400 и sva41-3-0400-r соответствуют этой модели.

Назначение и область применения

Автоматический выключатель ВА88-37 используется для коммутации и защиты трёхфазных силовых цепей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от повреждений при аварийных ситуациях: перегрузке, коротком замыкании и значительном снижении напряжения. Также устройство допускает частые ручные включения и отключения - это важно для обслуживания и ремонта оборудования.

Подходит для установки в промышленных распределительных щитах: на заводах, в цехах, на конвейерах, в системах водоснабжения и HVAC. Применяется там, где требуется высокая точность срабатывания и отказоустойчивость при колебаниях сети.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В между фазами.
• Тип расцепителя: электронный - использует микросхемы и трансформаторы тока для анализа тока и напряжения, без механических элементов.
• Диапазон регулировки тока КЗ: 600–4800 А - можно задать порог срабатывания при коротком замыкании в этом интервале.
• Уставка магнитного расцепления: (1,5–12)×In - срабатывает при токе от 600 А до 4800 А (в зависимости от настройки).
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня, предотвращая запуск оборудования при нестабильной сети.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +50 C, подходит для неотапливаемых помещений с повышенной влажностью.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется на плате через отверстия.
• Моторный привод: да - возможность подключения внешнего электропривода для дистанционного управления (не встроен, требует отдельного заказа).
• Вид привода: ручной - управление осуществляется рычагом на лицевой панели.
• Количество вспомогательных контактов: 0 - нет дополнительных контактов для сигнализации состояния (включение/отключение).

Совместимость и монтаж

Автоматический выключатель ВА88-37 имеет стационарное конструктивное исполнение и монтируется на DIN-рейку типа C или на специальные монтажные платы. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя.

Не требует внешнего источника питания - электронный расцепитель питается от тока нагрузки через внутренние трансформаторы. Работает даже при отсутствии напряжения в двух из трёх фаз, если ток в оставшейся фазе выше 15% от In.

Для подключения моторного привода предусмотрены клеммы на боковой стенке - они совместимы с приводами серии IEK KARAT. Без привода устройство управляется только вручную.

Безопасность и стандарты

Автоматический выключатель ВА88-37 соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие европейским стандартам IEC 60947-2. Электронный расцепитель MP 211 прошёл сертификацию на устойчивость к помехам и долговечность в условиях промышленной среды.

Преимущества

• Точная и стабильная защита - электронный расцепитель не зависит от температуры окружающей среды, в отличие от тепловых аналогов.
• Гибкая настройка - уставки тока перегрузки и КЗ задаются DIP-переключателями на лицевой панели без инструментов.
• Работа при однофазном питании - сохраняет защитные функции даже при потере двух фаз, если ток в третьей достаточен.
• Широкий диапазон регулировки - один тип расцепителя покрывает большинство задач в распределительных сетях.
• Высокая механическая прочность - литой корпус обеспечивает устойчивость к вибрациям и ударным нагрузкам.

Ограничения применения

• Не предназначен для установки в открытых помещениях или местах с высокой запылённостью - степень защиты IP20 не защищает от пыли и влаги.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию состояния (вкл./выкл.) без дополнительных модулей.
• Требуется ручная настройка - невозможно удалённо изменить уставки или получить диагностику без сторонних решений.
• Не рекомендован для бытовых применений - слишком мощный и дорогой для квартирных щитов.
• Не поддерживает коммуникационные протоколы (Modbus, Profibus) - не является “умным” оборудованием.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощными станками.
• Защита главного питания конвейерной линии с несколькими двигателями.
• Щит освещения и вентиляции на крупном складском комплексе.
• Распределительный пункт на насосной станции с частотниками и пускателями.

Практические советы

• При выборе уставки тока КЗ ориентируйтесь на ток короткого замыкания в вашей сети - он должен быть меньше 35 кА, но выше максимального пускового тока нагрузки.
• Для настройки расцепителя используйте мнемосхему на корпусе - она показывает, какие DIP-переключатели отвечают за ток перегрузки и КЗ.
• Если нужна сигнализация состояния - выбирайте модель с вспомогательными контактами (например, ВА88-37 с опцией AC).
• Проверьте посадочные размеры перед монтажом - хотя стандартный шаг для DIN-рейки, возможны различия в глубине корпуса.
• При работе в холодных условиях (ниже –20 C) убедитесь, что после длительного простоя устройство не застыло - проверьте свободу движения рычага.
